2. Cableado y conexión de los elementos de campo en automatización industrial

Introducción

El diseño y la instalación del cableado que une sensores y actuadores con el sistema de control son etapas críticas en cualquier proyecto de automatización industrial. Una adecuada instalación garantiza que los datos se transmitan de forma fiable y segura, evitando fallos que puedan afectar la producción o comprometer la seguridad. Para lograr una red de campo eficiente, es fundamental tener en cuenta diversos factores técnicos y normativos, que se desarrollan en este tema.

Organización del cableado

Un sistema bien organizado facilita el mantenimiento, la identificación de fallos y futuras ampliaciones. Al trazar rutas de cables, se recomienda seguir trayectorias lógicas, separando los conductores de alimentación de los de señal para prevenir interferencias. Es habitual el uso de canaletas, bandejas y tubos que protegen los cables y los mantienen ordenados. Además, cada cable debe estar correctamente etiquetado, indicando su origen, destino y función (por ejemplo, mediante anillos numerados o etiquetas impresas). Esto reduce el tiempo necesario para diagnósticos y reparaciones, y evita errores humanos.

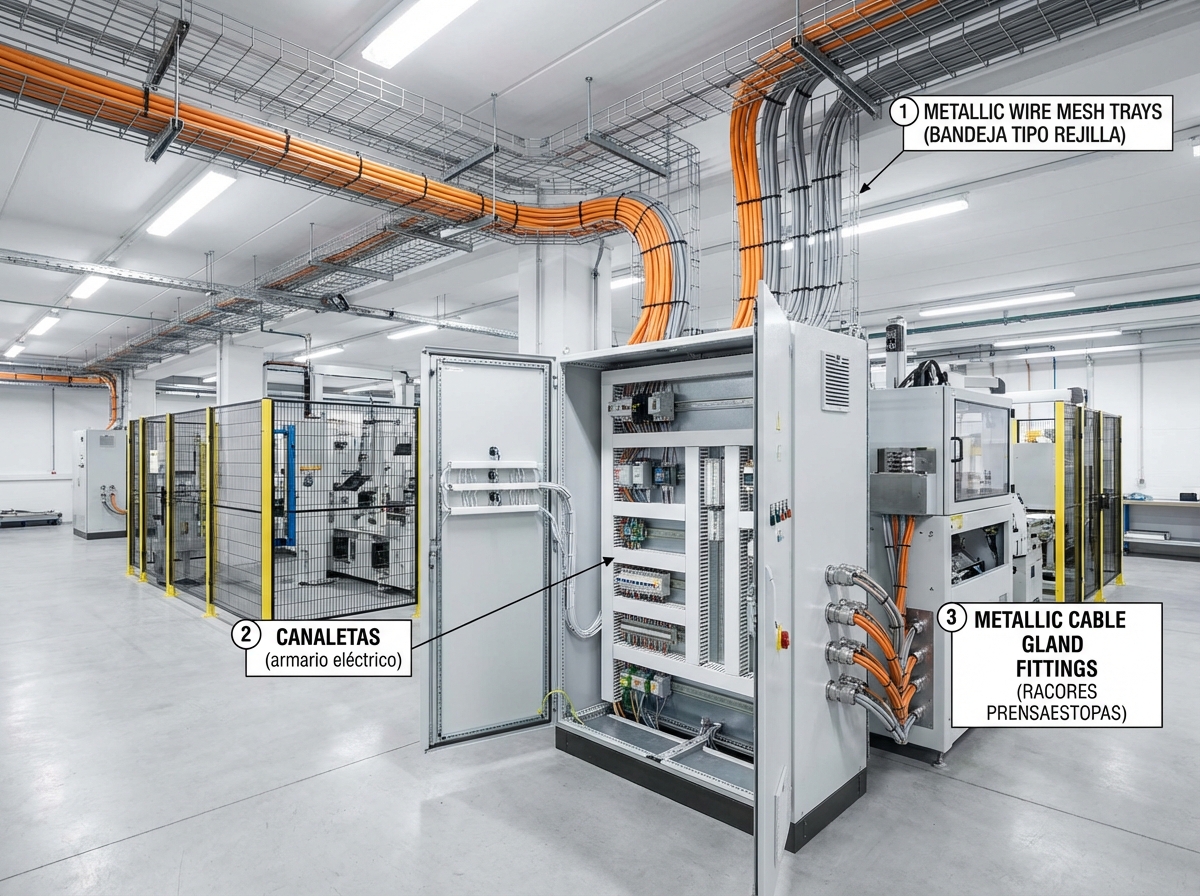

Ejemplo práctico: En una planta de envasado, se utilizan canaletas de PVC con tapa para el cableado de sensores, y bandejas de rejilla metálica para los cables de potencia de motores, manteniendo una separación de 30 cm entre ambos sistemas para evitar acoplamientos.

Seguridad y normativa

La seguridad es otro pilar fundamental. Todos los elementos de campo deben instalarse conforme a las normativas vigentes, como la normativa de baja tensión (UNE-EN 60204-1) o las directrices ATEX en zonas con riesgo de atmósferas explosivas. Es importante seleccionar cables con el aislamiento adecuado para las condiciones ambientales (temperatura, humedad, agentes químicos) y la categoría de protección requerida (grado IP). La correcta conexión a tierra de los equipos y armarios es esencial para evitar descargas eléctricas y minimizar los riesgos tanto para el personal como para los dispositivos. La norma IEC 60364 establece los requisitos para las puestas a tierra.

Ejemplo práctico: En una industria química con zonas clasificadas ATEX Zona 1, se deben utilizar cables con aislamiento especial (libres de halógenos) y prensacables certificados, además de conectar todas las partes metálicas a una red de tierra equipotencial.

Compatibilidad electromagnética (EMC)

La compatibilidad electromagnética (EMC) es crucial en entornos industriales, donde la presencia de motores, variadores de frecuencia y otros equipos puede generar interferencias que afectan a las señales de los sensores y actuadores. Para minimizar estos problemas, se recomienda:

• Utilizar cables apantallados para señales analógicas o digitales sensibles.
• Separar físicamente los cables de potencia de los de señal, utilizando canalizaciones independientes o separadores metálicos conectados a tierra.

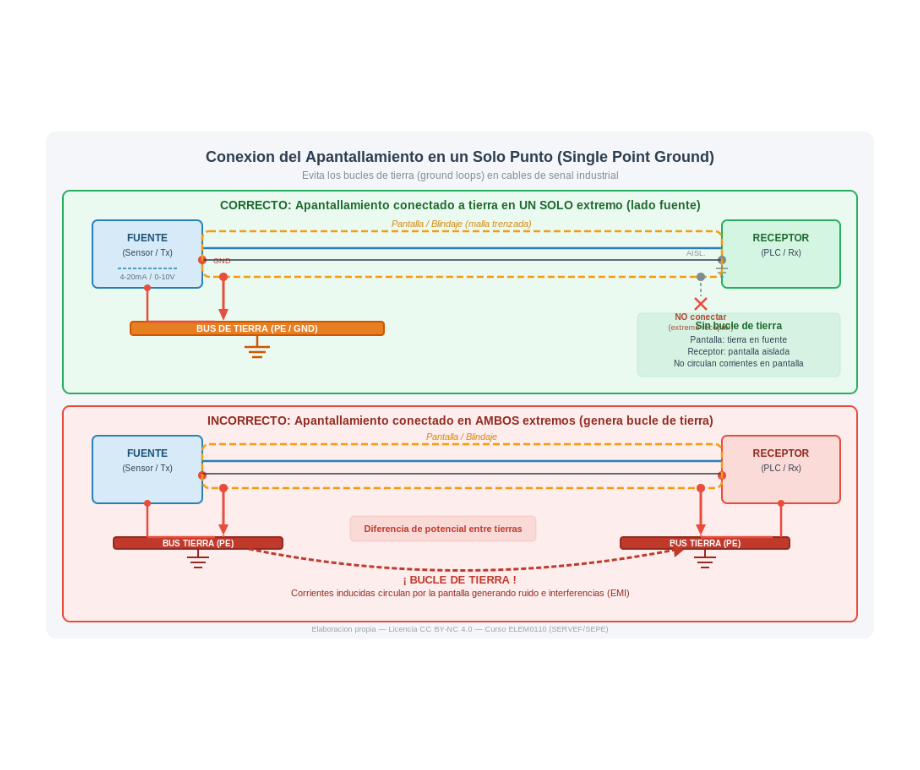

• Realizar conexiones a tierra de los apantallamientos solo en un punto, preferentemente en el armario de control, para evitar bucles de masa.
• Mantener distancias mínimas entre cables de diferentes naturalezas, según las recomendaciones del fabricante y la normativa (por ejemplo, IEC 61000-5-2).

Ejemplo práctico: Para una señal analógica de 4-20 mA procedente de un transmisor de presión, se utiliza cable apantallado con malla de cobre conectada a tierra en el extremo del PLC. El cable se tiende por una canaleta separada al menos 20 cm de los cables de potencia.

Integridad de la señal

La integridad de la señal es esencial para que la información transmitida sea precisa y fiable. En la selección del cableado, se debe tener en cuenta la longitud máxima permitida, la sección del conductor y la impedancia, en función del tipo de señal (analógica, digital, bus de campo). Para señales analógicas, es importante minimizar caídas de tensión y evitar el uso de cables demasiado largos. En buses de campo como PROFIBUS, CAN o Ethernet industrial, es imprescindible seguir las recomendaciones sobre topologías, terminaciones y uso de repetidores para mantener la calidad de la comunicación.

Ejemplo práctico: Para una red PROFINET con 20 dispositivos, se debe usar cable categoría 5e, con una longitud máxima de 100 m entre switches, y conectar las terminaciones adecuadas en los extremos.

Conectores y grados de protección

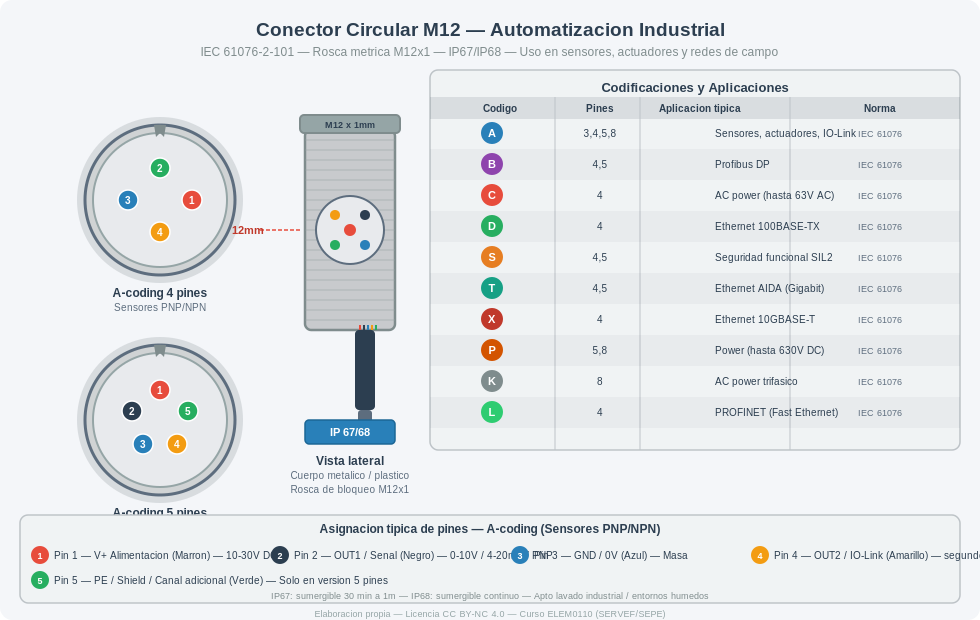

La correcta interconexión de sensores y actuadores implica también la elección de conectores industriales adecuados, que garanticen protección frente a polvo y humedad (grados de protección IP) y permitan una conexión y desconexión rápida durante el mantenimiento. Los conectores circulares M12 y M8 son muy comunes en automatización, con grados IP67 o IP69K. Además, hay que verificar la polaridad y la correspondencia de señales para prevenir daños en los equipos.

Ejemplo práctico: Los sensores inductivos con conector M12 permiten un reemplazo rápido sin necesidad de re-cablear, manteniendo la estanqueidad IP67.

Planificación previa

Finalmente, no se puede olvidar la planificación previa. Antes de iniciar la instalación, es fundamental disponer de esquemas eléctricos y planos de distribución actualizados, así como definir claramente los puntos de conexión, las rutas de los cables y los armarios o cajas de paso necesarios. Un buen diseño inicial reduce la probabilidad de errores y retrabajos, optimizando los tiempos y costes del proyecto. La documentación generada debe incluir listas de cables, etiquetas y referencias a las normas aplicadas.
