1.12. Elementos y equipos de seguridad eléctrica

Introducción

Los elementos y equipos de seguridad eléctrica son fundamentales para la protección de personas, instalaciones y equipos en entornos industriales. Su función principal es detectar y cortar el suministro eléctrico ante situaciones de peligro, como cortocircuitos, sobrecargas o contactos indirectos, evitando daños personales y materiales. La correcta selección, instalación y mantenimiento de estos dispositivos está regulada por normativas nacionales e internacionales, como la UNE-EN 60204-1 (seguridad en máquinas), la UNE-EN 60947 (aparamenta de baja tensión) y el Reglamento Electrotécnico para Baja Tensión (REBT) en España.

Este tema aborda en detalle los principales dispositivos de protección y maniobra: interruptores diferenciales, magnetotérmicos, seccionadores, enclavamientos y sistemas de bloqueo. Se explican sus principios de funcionamiento, normativa aplicable, criterios de selección y ejemplos de aplicación en instalaciones reales.

Dispositivos de protección diferencial

Los dispositivos de protección diferencial, conocidos comúnmente como “diferenciales” o RCD (Residual Current Device), tienen como objetivo proteger a las personas frente a contactos indirectos, es decir, cuando una persona entra en contacto con partes metálicas que accidentalmente se han puesto bajo tensión. Funcionan comparando la corriente que entra y sale de una instalación (transformador toroidal); si detectan una diferencia superior a un umbral específico (habitualmente 30 mA en aplicaciones generales), interrumpen el circuito en un tiempo inferior a 40 ms (según UNE-EN 61008).

La normativa UNE-EN 61008 (interruptores diferenciales sin protección incorporada) y UNE-EN 61009 (interruptores diferenciales con protección magnetotérmica incorporada) regulan sus características y ensayos. Es crucial instalarlos aguas abajo del interruptor general, cubriendo todos los circuitos susceptibles de contacto humano. Además, se deben seleccionar en función de la sensibilidad requerida y el tipo de corriente que pueden detectar:

Tipo AC: Detectan corrientes alternas senoidales (uso general).
Tipo A: Detectan corrientes alternas y pulsantes continuas (cargas electrónicas, variadores).
Tipo F: Para circuitos con frecuencia mixta (hasta 1 kHz), típico en lavadoras y bombas de calor.
Tipo B: Detectan todo tipo de corrientes, incluyendo continuas puras (equipos médicos, cargadores de vehículo eléctrico).

Ejemplo práctico: En una línea con varios variadores de frecuencia (motores de 5,5 kW), se debe instalar un diferencial de tipo B o A+FI (filtro de alta frecuencia) para evitar disparos intempestivos debidos a corrientes de fuga de alta frecuencia. La sensibilidad suele ser de 300 mA para protección contra incendios en circuitos de potencia.

Esquema de funcionamiento de un interruptor diferencial: transformador toroidal con corrientes I₁ e I₂, relé de disparo Rc, y corriente diferencial IΔ hacia tierra. — Figura 1: Principio de funcionamiento de un diferencial. El bloque azul representa el toroide; cuando I₁ ≠ I₂ aparece la corriente diferencial I_Δ (rojo) que activa el relé R_C y abre los contactos. **Fuente:** Giacomo Alessandroni, Wikimedia Commons / **Licencia:** CC BY-SA 4.0

Interruptores automáticos magnetotérmicos

Los interruptores automáticos magnetotérmicos (MCB, por sus siglas en inglés) son dispositivos que protegen la instalación frente a sobrecargas y cortocircuitos. Cumplen una doble función: el disparo térmico actúa ante sobrecargas prolongadas (mediante una lámina bimetálica que se deforma con el calor), mientras que el mecanismo magnético (bobina) responde rápidamente ante cortocircuitos, abriendo el circuito en milisegundos. Su instalación debe realizarse al inicio de cada circuito, permitiendo la protección selectiva de las distintas líneas.

Las normas UNE-EN 60898 (para aplicaciones domésticas y similares) y UNE-EN 60947-2 (para uso industrial) especifican los requisitos técnicos y ensayos de estos aparatos. Es esencial elegir la curva de disparo en función de la naturaleza de las cargas conectadas:

Curva B: Disparo magnético entre 3 y 5 veces la corriente nominal. Para cargas resistivas (calefacción, alumbrado).
Curva C: Disparo entre 5 y 10 veces In. Uso general con pequeñas cargas inductivas (motores pequeños, transformadores).
Curva D: Disparo entre 10 y 20 veces In. Para cargas altamente inductivas (grandes motores, arrancadores).

Ejemplo práctico: Para un motor de 7,5 kW con arranque directo, la corriente de arranque puede ser 7 veces la nominal (pico de 105 A). Se elegirá un magnetotérmico curva D de 16 A con poder de corte adecuado (6 kA o 10 kA) para evitar disparos durante el arranque.

graph LR A["Sobrecarga"] --> B["Térmico
(Lámina bimetálica)"] B --> C["Disparo lento
(segundos/minutos)"] D["Cortocircuito"] --> E["Magnético
(Bobina)"] E --> F["Disparo instantáneo
(milisegundos)"] C --> G["Apertura de contactos"] F --> G style B fill:#f39c12,color:#fff style E fill:#e74c3c,color:#fff

Figura 2: Principio de funcionamiento dual de un magnetotérmico.

Seccionadores, enclavamientos y bloqueos

Seccionadores

Los seccionadores son aparatos de maniobra que permiten aislar partes de una instalación para realizar trabajos en condiciones de seguridad. No tienen capacidad de corte bajo carga (salvo los seccionadores fusibles con poder de corte limitado), por lo que deben ser operados únicamente cuando no circula corriente. Según la UNE-EN 60947-3, deben instalarse de forma que permitan una clara identificación visual del aislamiento (posición de abierto visible). Es habitual encontrarlos en cuadros eléctricos, antes de transformadores o motores, y siempre en lugares accesibles para los operarios.

Enclavamientos

El uso de enclavamientos es imprescindible para evitar maniobras peligrosas o no autorizadas. Un enclavamiento es un mecanismo que impide que dos dispositivos se encuentren simultáneamente en posiciones incompatibles (por ejemplo, que un seccionador se cierre si el interruptor está abierto). Los enclavamientos pueden ser mecánicos (barras, levas), eléctricos (contactos auxiliares) o electrónicos (PLC, relés de seguridad), cumpliendo con la normativa UNE-EN 60947-5-1 y la Directiva de Máquinas 2006/42/CE. Se emplean habitualmente en celdas de media tensión, cuadros de distribución y sistemas de arranque de motores (inversores de giro).

Elementos de bloqueo (LOTO)

Los elementos de bloqueo aseguran que ciertos equipos permanezcan en estado abierto o cerrado mientras se realiza una intervención. El más común es el candado de bloqueo, que garantiza que un interruptor o seccionador no pueda ser accionado involuntariamente. Estos dispositivos forman parte de los procedimientos de consignación y bloqueo (LOTO, Lock Out-Tag Out), recogidos en la UNE-EN 50110 y normas de seguridad laboral.

graph LR P1(1. Notificar) --> P2(2. Apagar/Seccionar) P2 --> P3(3. Aislar) P3 --> P4(4. Bloquear y Etiquetar) P4 --> P5(5. Verificar ausencia tensión) style P4 fill:#e74c3c,color:#fff,stroke-width:3px style P5 fill:#27ae60,color:#fff,stroke-width:3px

Figura 3: Los 5 pasos fundamentales del procedimiento LOTO.

¿Sabías que…? El uso de dispositivos de bloqueo y consignación (LOTO) en la industria ha reducido drásticamente los accidentes eléctricos en tareas de mantenimiento. Antes de la implantación sistemática de estos procedimientos, era frecuente que operarios sufrieran descargas por la reenergización inesperada de equipos. Actualmente, la normativa exige el uso de candados y tarjetas de advertencia, así como la formación específica del personal, lo que ha permitido salvar numerosas vidas.

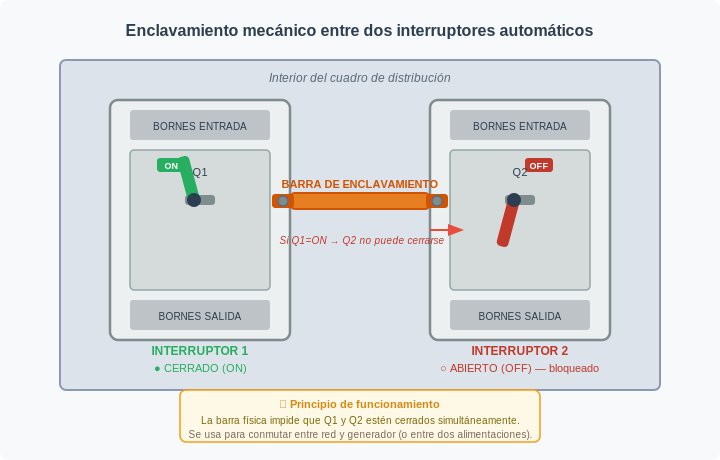

Enclavamiento mecánico entre dos interruptores automáticos Q1 y Q2 en un cuadro de distribución: una barra de enclavamiento física impide que ambos interruptores estén cerrados simultáneamente. Q1 aparece en posición ON (cerrado) y Q2 bloqueado en posición OFF. — Figura 3: Ejemplo de enclavamiento mecánico entre dos interruptores automáticos (Q1/Q2). La barra naranja vincula mecánicamente ambas palancas, de modo que si Q1 está cerrado (ON), Q2 queda físicamente bloqueado en abierto (OFF), evitando la conexión simultánea de dos fuentes de alimentación. **Fuente:** Elaboración propia / **Licencia:** CC BY-NC 4.0

Criterios de selección y normativa

La selección y disposición de estos equipos debe basarse en un análisis de riesgos, considerando la naturaleza de las cargas, el entorno de instalación y la probabilidad de fallos. Es fundamental asegurar el fácil acceso para inspección y mantenimiento, así como cumplir con las instrucciones del fabricante y la normativa vigente. A continuación, se resumen los principales factores a considerar:

Coordinación de protecciones: Garantizar la selectividad entre dispositivos aguas arriba y aguas abajo para que solo desconecte la parte afectada.
Poder de corte: Debe ser superior a la corriente de cortocircuito máxima en el punto de instalación (calculada según la impedancia de la red).
Entorno ambiental: Temperatura, humedad, presencia de polvo o agentes químicos (grado IP, resistencia a la corrosión).
Normativa local: En España, el REBT (ITC-BT-17 para interruptores diferenciales, ITC-BT-22 para protecciones contra sobreintensidades) establece los requisitos obligatorios.

**Tabla 1:** Comparativa de tipos de interruptores diferenciales según norma UNE-EN 61008/61009
Tipo	Corriente de fuga detectable	Aplicaciones típicas
AC	Corriente alterna senoidal	Circuitos generales sin electrónica
A	Alterna y pulsante continua	Electrodomésticos, ordenadores, variadores monofásicos
F	Alterna, pulsante y mixta hasta 1 kHz	Bombas de calor, lavadoras con motores inverter
B	Todo tipo, incluida continua pura	Cargadores vehículo eléctrico, equipos médicos, variadores trifásicos

Tendencias Actuales 2026

Los equipos de protección inteligentes (iMCB, iRCD) con comunicación IoT están ganando terreno. Permiten monitorizar en tiempo real el estado de las protecciones, recibir alertas de disparo y analizar la calidad de la red. Además, los relés de seguridad programables integran funciones de enclavamiento y bloqueo con lógica configurable, reduciendo el cableado y aumentando la flexibilidad.

Aplicaciones con Raspberry Pi

La Raspberry Pi puede actuar como sistema de supervisión de un cuadro eléctrico mediante módulos de entradas digitales y relés. Por ejemplo, un script en Python puede monitorizar un relé de seguridad y enviar alertas por correo o MQTT si se dispara. También se pueden implementar sistemas LOTO electrónicos con candados digitales controlados por Raspberry y autenticación por RFID.

Aplicaciones con Arduino

Arduino es ideal para prototipar enclavamientos eléctricos sencillos o sistemas de bloqueo por contraseña. Por ejemplo, se puede diseñar un sistema que impida el arranque de un motor si no se ha introducido un código de desbloqueo, utilizando un relé y un teclado matricial.

💼 Caso Práctico Industrial

Contexto: En una planta de tratamiento de aguas, se dispone de una bomba de 15 kW accionada por un variador de frecuencia. El cuadro eléctrico incluye un interruptor general, un diferencial, un magnetotérmico para la bomba y un seccionador con enclavamiento mecánico para el variador.

Problema: Durante una inspección, el operario abre el seccionador del variador (sin carga) y, acto seguido, intenta cerrar el interruptor general que alimenta todo el cuadro. ¿Qué dispositivo evita que se pueda cerrar el general si el seccionador está abierto?

Pregunta: Selecciona la opción correcta:

🍓 Caso Práctico Raspberry Pi

Contexto: Has desarrollado un sistema con Raspberry Pi que controla un motor. Incluyes un botón de parada de emergencia (E‑STOP) conectado a una entrada GPIO. El programa lee el estado del E‑STOP y detiene el motor si se activa.

Problema: Al probar el sistema, observas que al pulsar el E‑STOP, a veces el motor no se detiene inmediatamente o se producen rebotes que generan falsos disparos. ¿Cuál es la mejor práctica para solucionarlo?

Pregunta: Elige la opción más adecuada:

🐍 Caso Práctico Python

Contexto: Estás programando un sistema de seguridad en Python para una prensa industrial simulada. Has implementado la lógica con `if` simples en un bucle infinito.

Problema: Durante las pruebas, detectas que si el E‑STOP se pulsa y se suelta muy rápido, el sistema a veces no registra el evento y el motor no se detiene. ¿Qué estructura de código es más fiable para detectar eventos de seguridad?
