2.2. Elaboración de planos y esquemas

Introducción: La Importancia de un Proceso Estructurado

La elaboración de planos y esquemas en el ámbito de la automatización industrial es una fase fundamental que garantiza la correcta interpretación, fabricación, montaje y mantenimiento de los sistemas automatizados. Este proceso técnico requiere una combinación de conocimientos en dibujo industrial, normativas vigentes y herramientas específicas, además de una comunicación eficaz entre los distintos departamentos implicados. Para obtener planos y esquemas de alta calidad, es importante seguir un método estructurado que abarque desde la recopilación de datos inicial hasta la documentación final, aplicando criterios de calidad y evitando errores habituales.

Un plano no es solo un dibujo; es un contrato de comunicación entre el diseñador, el instalador y el mantenedor. Un error en un plano puede traducirse en horas de trabajo perdidas, materiales mal utilizados e incluso riesgos de seguridad. Por ello, dominar el proceso de elaboración es tan importante como saber interpretarlos.

1. Recopilación de Datos: La Base del Proyecto

El primer paso en la creación de planos industriales es la recopilación de datos. Aquí resulta esencial reunir toda la información relevante sobre el sistema o instalación a representar. Este proceso implica consultar especificaciones técnicas, manuales de fabricante, planos anteriores, normativas aplicables y requerimientos del cliente.

Una buena práctica es mantener una comunicación fluida con los responsables de diseño, producción y mantenimiento, ya que su experiencia y necesidades pueden aportar detalles críticos que de otro modo pasarían desapercibidos. Además, es conveniente realizar visitas al lugar de la instalación, tomar fotografías, medidas in situ y, si es posible, hacer croquis preliminares. Un error frecuente en esta etapa es la omisión de detalles por confiar exclusivamente en documentación previa, lo que puede conducir a inconsistencias o a la necesidad de modificaciones posteriores.

Ejemplo práctico adicional 1: Al automatizar una máquina existente, no basta con los planos originales. Es crucial visitar la máquina, ya que puede haber modificaciones no documentadas (cambios de sensores, cableado adicional) que deben reflejarse en los nuevos planos.

2. Diseño y Normalización: De la Idea al Plano

Diseño con Herramientas CAD

Con la información recopilada, se inicia la fase de diseño. En esta etapa se plasman las ideas y requisitos en representaciones gráficas claras y precisas, utilizando herramientas de dibujo asistido por ordenador (CAD) o, en casos específicos, técnicas tradicionales de dibujo manual. El diseño debe reflejar fielmente la realidad del sistema, incluyendo todos los elementos y conexiones necesarias.

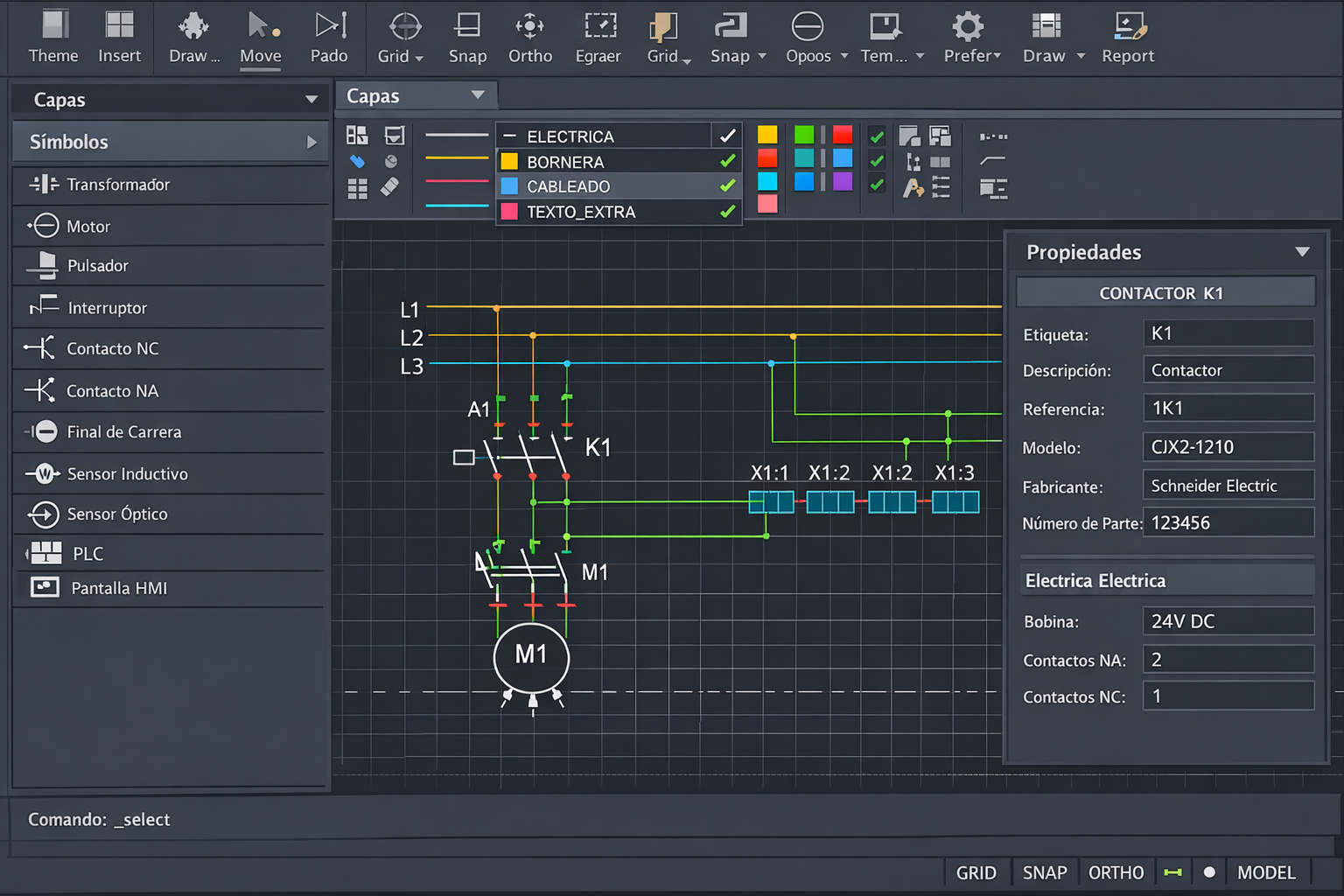

Es recomendable trabajar en capas o bloques diferenciados para cada subsistema (eléctrico, neumático, hidráulico, etc.), lo cual facilita posteriores revisiones y modificaciones. Es una buena práctica definir una convención de nombres y simbología coherente desde el inicio para evitar confusiones. Un error habitual es la falta de organización en el archivo de trabajo, que puede derivar en la superposición de elementos, omisión de componentes o dificultad para actualizar el plano en el futuro.

Normalización: El Lenguaje Universal

La normalización es un aspecto clave en la elaboración de planos industriales. Consiste en aplicar las normas y estándares vigentes (como UNE, ISO, IEC o DIN) tanto en la simbología como en la estructura del plano. Esto asegura que cualquier técnico, independientemente de su procedencia, pueda interpretar correctamente el esquema.

Las normas definen aspectos como el tamaño del papel, el tipo y grosor de línea, la escala, los tipos de vistas y la disposición de leyendas y cajetines. Es fundamental consultar y aplicar la normativa adecuada según el tipo de plano: esquemas eléctricos, diagramas de flujo, planos de instalación, etc. Una buena práctica es mantener una plantilla estandarizada que incorpore todos los elementos requeridos por la normativa, lo que ahorra tiempo y previene olvidos. Un error común es el uso de símbolos no normalizados o personalizados sin la debida explicación, lo que puede generar ambigüedad y errores en la interpretación.

3. Verificación y Documentación Final

Verificación: El Control de Calidad

La verificación es el proceso mediante el cual se revisan los planos y esquemas elaborados para detectar y corregir posibles errores antes de pasar a la fabricación o montaje. Esta revisión debe ser realizada por una persona diferente a la que elaboró el plano, preferiblemente con experiencia en el área correspondiente. Se deben comprobar aspectos como la coherencia entre los distintos planos, la correspondencia con la realidad física, la correcta aplicación de la simbología y la ausencia de elementos innecesarios o ambiguos.

Es recomendable utilizar listas de control (checklists) específicas para cada tipo de plano y programar sesiones de revisión conjunta con los implicados en el proyecto. Un fallo frecuente es la revisión superficial o la omisión de la verificación, lo que puede desembocar en errores costosos durante la fase de ejecución.

Ejemplo práctico adicional 2: Una checklist para un esquema multifilar podría incluir: "¿Todos los cables tienen un número único?", "¿Las referencias cruzadas de los contactos K1 son correctas?", "¿Las bornas están numeradas según el plano de bornes?"

Documentación y Control de Versiones

La última fase corresponde a la documentación. Una vez verificados y validados, los planos deben ser archivados de manera ordenada y accesible, siguiendo el sistema de gestión documental de la empresa. Es importante asignar un código identificativo único a cada plano, registrar su versión y fecha de elaboración, y mantener un histórico de modificaciones. Además, los planos deben acompañarse de una memoria técnica o instrucciones que expliquen su contenido y finalidad.

Una buena práctica es generar copias digitales en formatos estándar (PDF, DWG, DXF), así como copias impresas para su uso en campo, siempre asegurando que los planos estén actualizados y disponibles para todo el personal implicado. Un error habitual es la falta de control de versiones, lo que puede llevar a trabajar con planos desactualizados y generar problemas en la ejecución o mantenimiento.

Criterios de Calidad en la Elaboración de Planos

Los criterios de calidad en la elaboración de planos industriales incluyen la claridad, precisión, legibilidad, fidelidad a la realidad, aplicación de normativa y facilidad de actualización. Un plano de calidad permite comprender el funcionamiento del sistema de un solo vistazo, facilita el trabajo de montaje y mantenimiento, y minimiza la posibilidad de errores o malentendidos. Para lograrlo, es esencial utilizar escalas adecuadas, mantener una disposición ordenada de los elementos, emplear una simbología homogénea y cuidar la presentación general del documento.

Un buen plano debe ser autoexplicativo en la medida de lo posible: con una leyenda clara, referencias cruzadas que funcionen y una jerarquía visual que guíe al lector de lo general a lo particular.
