Concepto de Rendimientos en Automatización Industrial
Los rendimientos en proyectos de automatización industrial se definen como la relación entre los recursos empleados y los resultados obtenidos en la ejecución de tareas o procesos. Estos rendimientos pueden ser de carácter técnico o económico, y su correcta definición es crucial para optimizar los recursos, minimizar costes y asegurar la viabilidad y competitividad del proyecto. A continuación, se analizan los principales indicadores y parámetros empleados para establecer estos rendimientos y cómo se aplican en la práctica profesional.

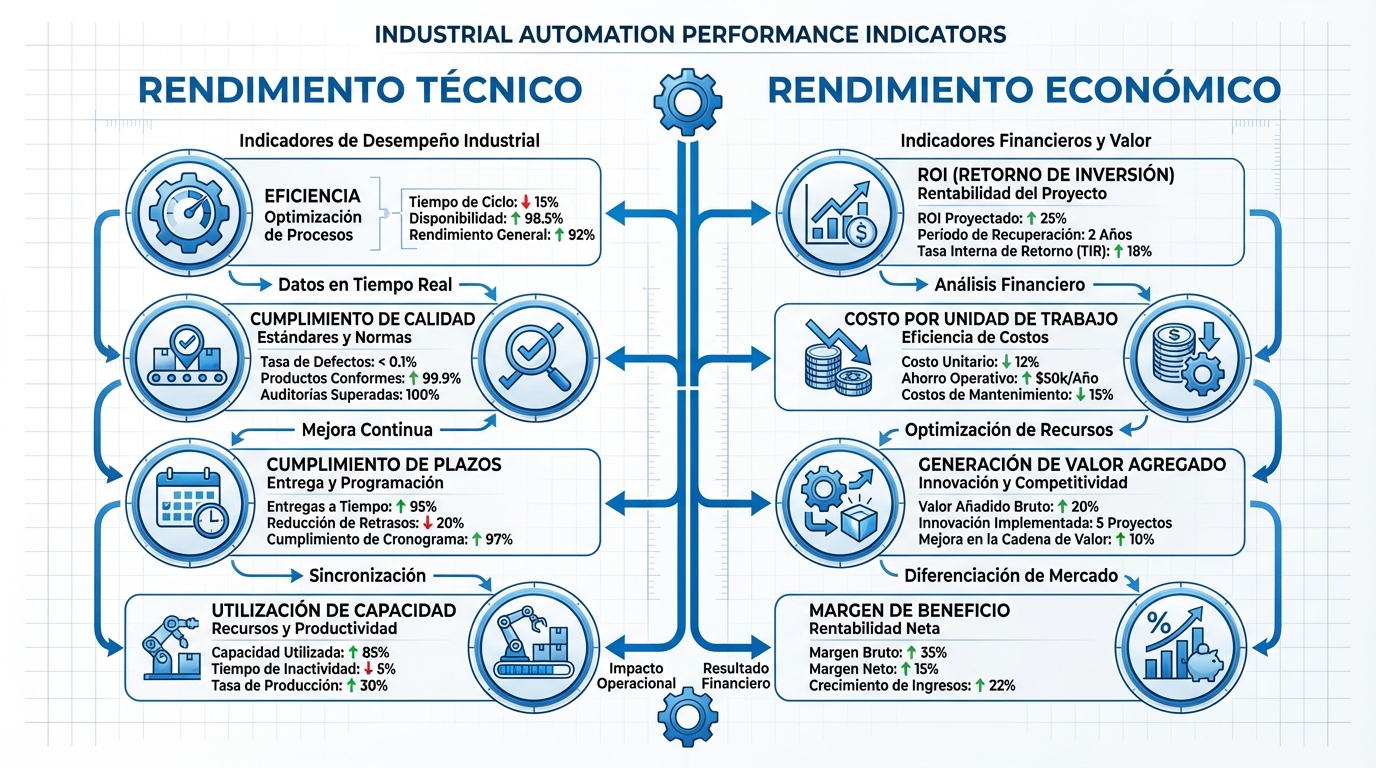

Tipos de Rendimientos
Rendimiento Técnico
El rendimiento técnico se refiere a la capacidad de un proceso, máquina o equipo para transformar insumos en productos o servicios con eficiencia, calidad y dentro de los plazos previstos.
Aspectos clave del rendimiento técnico:
- Eficiencia de conversión: proporción de recursos transformados en productos útiles
- Calidad del resultado: cumplimiento de especificaciones técnicas y normativas
- Cumplimiento de plazos: ejecución dentro de los tiempos planificados
- Utilización de capacidad: aprovechamiento óptimo de equipos y personal
Rendimiento Económico
Por otro lado, el rendimiento económico está vinculado con la relación entre los costes incurridos y los beneficios obtenidos, así como la maximización del valor añadido en cada fase del proyecto.
Indicadores de rendimiento económico:
- ROI (Return on Investment): retorno sobre la inversión
- Coste por unidad de obra: gasto total dividido por unidades ejecutadas
- Valor añadido generado: diferencia entre valor de salida y coste de entrada
- Margen de beneficio: relación entre beneficio neto y facturación
Productividad por Hora
Uno de los primeros aspectos a definir en un proyecto de automatización es la productividad por hora, un indicador fundamental tanto para la planificación como para el control del avance de los trabajos. La productividad por hora expresa la cantidad de trabajo realizado por unidad de tiempo, ya sea en términos de unidades fabricadas, metros de cableado instalado, paneles ensamblados o cualquier otro parámetro relevante.
Factores que Determinan la Productividad
Para determinar este indicador, es preciso considerar:
- Nivel de especialización: certificaciones técnicas, titulaciones, conocimiento de tecnologías específicas (PLC, SCADA, instrumentación)
- Experiencia acumulada: años en el sector, proyectos similares ejecutados, curva de aprendizaje
- Formación continua: actualización en nuevas tecnologías, protocolos de comunicación, normativas vigentes
- Habilidades transversales: trabajo en equipo, resolución de problemas, capacidad de adaptación
- Grado de automatización: herramientas eléctricas vs. manuales, equipos de medición automatizados, software de programación avanzado
- Estado de mantenimiento: herramientas calibradas y en perfecto estado, equipos con revisiones periódicas
- Adecuación a la tarea: herramientas especializadas para cada tipo de trabajo (crimpadores, analizadores, testers)
- Disponibilidad: suficientes equipos para evitar tiempos de espera, redundancia en herramientas críticas
- Condiciones ambientales: temperatura, iluminación, nivel de ruido, protección contra intemperie
- Ergonomía: altura de trabajo adecuada, posibilidad de alternar posturas, reducción de esfuerzos repetitivos
- Disposición de materiales: proximidad de almacén temporal, organización eficiente de componentes, señalización clara
- Seguridad: ausencia de riesgos, EPIs adecuados, protocolos de trabajo seguro establecidos
Metodología para Establecer Productividad
Al establecer la productividad por hora, se deben realizar mediciones previas en entornos controlados o recurrir a bases de datos históricas de trabajos similares. Esto permitirá ajustar la planificación y prever posibles desviaciones en caso de incidencias.
| Tarea | Unidad de Medida | Oficial Experimentado | Oficial Medio | Ayudante |
|---|---|---|---|---|
| Tendido cable señal apantallado | metros/hora | 45-55 m/h | 35-42 m/h | 25-30 m/h |
| Montaje sensores inductivos M18 | unidades/hora | 8-10 ud/h | 6-7 ud/h | 4-5 ud/h |
| Conexionado regletas bornes | conexiones/hora | 35-42 cx/h | 25-32 cx/h | 15-20 cx/h |
| Montaje componentes armario | elementos/hora | 12-15 el/h | 9-11 el/h | 6-8 el/h |
| Programación PLC (Ladder) | líneas código/hora | 80-120 líneas/h | 50-70 líneas/h | — |
| Calibración instrumentos analógicos | unidades/hora | 4-6 ud/h | 3-4 ud/h | — |
Ratios de Instalación
Los ratios de instalación constituyen otro parámetro clave para el cálculo de rendimientos en proyectos de automatización industrial. Estos ratios miden la relación entre el volumen de trabajo ejecutado y el tiempo, los recursos o los costes empleados.
Ratios Típicos en Automatización Industrial
Algunos de los ratios más habituales son:
- Metros de canalización instalados por hora: incluye preparación, fijación y verificación
- Número de dispositivos conectados por jornada: sensores, actuadores, elementos de campo
- Paneles eléctricos montados por técnico al día: montaje componentes, conexionado, etiquetado
- Puntos de I/O configurados por hora: definición hardware, configuración software, verificación
- Metros de red industrial certificados por jornada: tendido, conexionado, pruebas, documentación
| Tipo de Trabajo | Ratio Típico | Condiciones | Factor Corrección |
|---|---|---|---|
| Canalización bandeja metálica | 18-25 m/h | Instalación horizontal, altura <3m | ×0.7 en altura >5m |
| Tendido cable señal apantallado | 40-50 m/h | Bandeja existente, sin obstáculos | ×0.6 con múltiples curvas |
| Montaje sensor inductivo estándar | 7-9 ud/h | Soporte preparado, acceso normal | ×0.5 en espacio confinado |
| Conexionado armario eléctrico | 30-40 cx/h | Esquemas claros, cable preparado | ×0.8 sin esquemas actualizados |
| Configuración red Profinet | 12-15 nodos/jornada | Topología simple, dispositivos conocidos | ×0.7 con gateways complejos |
| Programación SCADA (pantallas) | 3-5 pantallas/día | Plantillas estándar, datos definidos | ×0.6 desarrollo customizado |
| Pruebas FAT (Factory Acceptance Test) | 20-30 puntos/día | Documentación completa, sin incidencias | ×0.5 con correctivas |
Utilidad de los Ratios de Instalación
La utilización de ratios de instalación facilita:
- Comparación entre equipos: identificación de equipos de alto rendimiento y detección de áreas de mejora
- Identificación de cuellos de botella: análisis de fases del proyecto con ratios por debajo del estándar
- Optimización de recursos: reasignación de personal y equipos hacia tareas críticas
- Estimación realista de plazos: cálculo preciso de duraciones basado en datos históricos
- Negociación con clientes: justificación técnica de plazos y costes mediante ratios objetivos
Para establecer estos ratios, es fundamental analizar tanto los métodos de trabajo como las técnicas empleadas, buscando siempre la estandarización de procesos y la mejora continua.
- Registrar datos reales de proyectos ejecutados
- Actualizar ratios periódicamente (trimestral/anualmente)
- Diferenciar por tipo de proyecto y cliente
- Considerar factores correctores documentados
- Compartir mejores prácticas entre equipos
Eficiencia Energética
La eficiencia energética se ha convertido en un indicador de rendimiento cada vez más relevante, especialmente en proyectos que involucran sistemas eléctricos, electrónicos y automatizados. Consiste en medir la cantidad de energía consumida para obtener un determinado resultado, ya sea la producción de bienes, la operación de una línea de montaje o el funcionamiento de un sistema automatizado.
Importancia de la Eficiencia Energética
Los proyectos más eficientes energéticamente no solo reducen costes a largo plazo, sino que también cumplen con normativas ambientales y de sostenibilidad.
| Aspecto | Beneficio | Cuantificación Típica |
|---|---|---|
| Reducción costes operativos | Menor factura eléctrica | 15-35% ahorro anual |
| Cumplimiento normativo | Conformidad ISO 50001, directivas UE | Evita sanciones, acceso incentivos |
| Sostenibilidad ambiental | Reducción huella de carbono | 20-40% menos emisiones CO₂ |
| Imagen corporativa | Reputación como empresa sostenible | Ventaja competitiva en licitaciones |
| Vida útil equipos | Menor estrés térmico y desgaste | +20-30% extensión vida útil |
| Productividad | Menor tiempo de paradas por fallos | +5-10% disponibilidad equipos |
Estrategias para Mejorar la Eficiencia Energética
Para evaluar y mejorar la eficiencia energética, se pueden emplear las siguientes estrategias:
- Analizadores de red: medición de consumos instantáneos, factor de potencia, armónicos
- Sistemas SCADA energéticos: supervisión de consumos por áreas, identificación de picos
- IoT industrial: sensores conectados para monitorización continua y analítica avanzada
- Alarmas configurables: notificaciones ante consumos anómalos o superación de umbrales
- Motores alta eficiencia: IE3, IE4 según directiva ErP, reducción pérdidas Joule
- Variadores de frecuencia: adaptación velocidad motores a demanda real, ahorro 20-50%
- Iluminación LED: reducción 60-80% consumo vs. fluorescente, mayor vida útil
- Transformadores bajo pérdidas: clase de eficiencia A0 o superior
- Fuentes alimentación conmutadas: eficiencia >90% vs. lineales tradicionales
- Modos de bajo consumo: puesta en reposo de equipos durante tiempos muertos
- Secuenciación inteligente: arranque escalonado de motores para evitar picos de demanda
- Control predictivo: anticipación a demandas basada en históricos y machine learning
- Optimización de ciclos: reducción de tiempos innecesarios, suavizado de transiciones
- Revisiones periódicas: detección precoz de desviaciones en consumos
- Termografías: identificación de puntos calientes, conexiones defectuosas
- Análisis vibraciones: detección de rodamientos desgastados que incrementan consumo
- Limpieza y ajustes: eliminación de suciedad en disipadores, ajuste alineaciones
Tiempos Estándar
Los tiempos estándar son otro instrumento esencial para la definición y seguimiento de rendimientos en proyectos de automatización. Un tiempo estándar es el tiempo medio calculado para realizar una tarea en condiciones normales, considerando tanto la habilidad del operario como las características del entorno.
Métodos para Determinar Tiempos Estándar
Estos tiempos se determinan a partir de:
Estudios de Tiempos y Movimientos
Metodología científica desarrollada por Frederick Taylor y los Gilbreth que descompone las tareas en movimientos elementales (therbligs) para analizar y optimizar cada componente.
Técnicas utilizadas:
- Cronometraje directo: medición con cronómetro de ciclos de trabajo repetitivos
- Grabación en video: análisis detallado frame-by-frame, identificación de movimientos innecesarios
- Software de análisis: aplicaciones especializadas que calculan automáticamente tiempos por operación
- Factor de valoración: ajuste según ritmo del operario observado (100% = ritmo normal)
Datos Históricos de Proyectos Anteriores
Análisis de registros de proyectos similares previamente ejecutados por la empresa, proporcionando datos reales y contextualizados.
Ventajas:
- Datos específicos de la empresa y sus métodos de trabajo
- Consideración de factores reales del entorno operativo
- Base estadística robusta con múltiples muestras
- Actualización continua con cada nuevo proyecto
Tablas y Manuales de Referencia del Sector
Publicaciones de asociaciones profesionales, organismos técnicos y empresas especializadas que recopilan tiempos estándar consensuados.
Fuentes reconocidas:
- MTM (Methods-Time Measurement): sistema de tiempos predeterminados ampliamente aceptado
- MOST (Maynard Operation Sequence Technique): método simplificado para movimientos básicos
- Manuales fabricantes: Siemens, Schneider, ABB publican tiempos de montaje/configuración
- Bases BEDEC/CYPE: tiempos de instalación para partidas de automatización
Aplicación de Tiempos Estándar
El uso de tiempos estándar permite:
- Planificación realista: estimación precisa de duraciones de proyecto basada en datos objetivos
- Asignación adecuada de recursos: cálculo exacto de personal y equipos necesarios
- Detección temprana de desviaciones: comparación continua entre tiempo real y estándar
- Elaboración de presupuestos: base sólida para calcular costes de mano de obra
- Negociación con clientes: justificación técnica de plazos mediante estándares reconocidos
- Mejora continua: identificación de oportunidades de optimización al comparar con mejores prácticas
| Actividad | Tiempo Estándar | Suplementos | Tiempo Total |
|---|---|---|---|
| Montaje sensor inductivo M18 completo | 0,45 h | +15% (altura, acceso) | 0,52 h |
| Conexionado cable señal (por extremo) | 0,12 h | +10% (identificación) | 0,13 h |
| Configuración nodo Profinet básico | 0,75 h | +20% (primera vez) | 0,90 h |
| Montaje componente armario (contactor, relé) | 0,25 h | +10% (verificación) | 0,28 h |
| Calibración transmisor 4-20mA | 0,80 h | +15% (equipamiento) | 0,92 h |
| Programación función PLC simple (arranque motor) | 1,20 h | +25% (documentación) | 1,50 h |
| Prueba funcional lazo de control completo | 1,50 h | +30% (ajustes finos) | 1,95 h |
Los suplementos son porcentajes adicionales que se añaden al tiempo básico para considerar factores como:
- Suplementos personales: necesidades fisiológicas, descansos (5-7%)
- Suplementos por fatiga: esfuerzo físico, posturas incómodas (4-15%)
- Suplementos por especiales: trabajos en altura, espacios confinados, ATEX (10-30%)
- Suplementos por contingencias: imprevistos menores, pequeñas rectificaciones (5-10%)
Márgenes de Ajuste
Por último, los márgenes de ajuste representan el grado de flexibilidad que se admite en los rendimientos previamente definidos. Estos márgenes son especialmente importantes ante la existencia de variables impredecibles como averías, cambios de diseño, retrasos en la entrega de materiales o incidencias en la obra.
Gestión de Márgenes de Ajuste
Para gestionar estos márgenes de ajuste, es recomendable:
Reservar un buffer temporal y económico para absorber imprevistos sin comprometer los objetivos del proyecto.
- Proyectos estándar: 10-15% de contingencia sobre plazos y presupuesto
- Proyectos complejos: 20-25% de contingencia adicional
- Proyectos innovadores: 30-40% de contingencia (tecnologías no probadas)
- Proyectos llave en mano: 15-20% de margen para interfaces con terceros
Realizar seguimientos sistemáticos para actualizar los indicadores en función de la evolución real del proyecto.
- Reuniones semanales: revisión de avances y detección de desviaciones
- Análisis mensual: comparativa de rendimientos reales vs. planificados
- Hitos de control: evaluación profunda en puntos clave del proyecto
- Lecciones aprendidas: documentación de incidencias para futuros proyectos
Establecer mecanismos de comunicación efectivos para anticipar y resolver problemas antes de que impacten gravemente.
- Canales directos: WhatsApp/Teams para comunicación inmediata en campo
- Reuniones diarias de coordinación: stand-up meetings de 15 minutos
- Sistema de alertas: notificaciones automáticas ante desviaciones críticas
- Plataformas colaborativas: acceso compartido a documentación y seguimiento
| Tipo de Imprevisto | Probabilidad | Impacto | Margen Recomendado |
|---|---|---|---|
| Retraso entrega materiales estándar | Media (30-40%) | Medio | +10-15% tiempo |
| Cambio menor en especificaciones | Alta (50-60%) | Bajo-Medio | +5-10% tiempo |
| Avería equipos de trabajo | Baja (10-15%) | Medio-Alto | +15-20% tiempo |
| Incompatibilidad entre componentes | Media-Baja (20-25%) | Alto | +20-30% tiempo |
| Condiciones adversas (climáticas, acceso) | Variable según zona | Medio | +10-25% tiempo |
| Retrabajos por errores de diseño | Media (25-35%) | Alto | +25-40% tiempo |
| Interferencias con otras disciplinas | Alta (40-50%) | Medio | +15-20% tiempo |
Síntesis: Importancia de la Definición de Rendimientos
Definir correctamente los rendimientos técnicos y económicos en proyectos de automatización industrial es una tarea compleja que exige:
- Conocimiento profundo de los procesos: comprensión detallada de cada fase del proyecto
- Metodología rigurosa de medición y análisis: aplicación sistemática de técnicas de estudio de tiempos
- Actitud proactiva orientada a la mejora continua: búsqueda constante de optimización
El seguimiento sistemático de estos indicadores no solo garantiza la eficiencia y rentabilidad de los proyectos, sino que también contribuye a la satisfacción del cliente y al desarrollo profesional de los equipos implicados.
de Rendimientos] --> B[Optimización
de Recursos] A --> C[Minimización
de Costes] A --> D[Viabilidad
del Proyecto] A --> E[Competitividad] B --> F[Éxito del Proyecto] C --> F D --> F E --> F F --> G[Satisfacción
del Cliente] F --> H[Rentabilidad
Empresarial] F --> I[Desarrollo
Profesional]
El sector de automatización industrial está experimentando una transformación digital en la gestión de rendimientos:
- IoT y Big Data: monitorización en tiempo real de rendimientos mediante sensores conectados y analítica avanzada
- Inteligencia Artificial: predicción de rendimientos futuros basada en machine learning sobre datos históricos
- Gemelos digitales: simulación virtual de proyectos para optimizar rendimientos antes de la ejecución física
- Blockchain: registro inmutable de rendimientos y certificaciones para trazabilidad total
- Wearables industriales: dispositivos que monitorizan productividad, fatiga y condiciones de seguridad del personal
- Dashboards en tiempo real: visualización instantánea de KPIs de rendimiento accesibles desde cualquier dispositivo
Raspberry Pi permite desarrollar sistemas de bajo coste para seguimiento de rendimientos:
Sistema de Registro de Tiempos en Campo
- Concepto: Raspberry Pi con pantalla táctil 7" que permite a técnicos registrar inicio/fin de tareas en obra
- Funcionalidades: selección de tarea, empleado, ubicación; cálculo automático de tiempos; sincronización con servidor central
- Stack: Python + Flask + SQLite local + API REST para sincronización
- Beneficio: datos precisos de rendimientos reales sin depender de anotaciones manuales
Dashboard de Productividad por Equipo
- Concepto: servidor web en Raspberry Pi que muestra en pantalla grande los KPIs de rendimiento actualizados en tiempo real
- Visualizaciones: gráficos de productividad por hora/día/semana, comparativas entre equipos, alertas de desviaciones
- Stack: Grafana + InfluxDB para time-series, actualización automática cada 15 minutos
- Instalación: pantalla en zona común para motivación y competición sana entre equipos
Arduino puede utilizarse para dispositivos de medición específicos:
Contador de Productividad Portátil
- Concepto: dispositivo con Arduino, pantalla LCD, teclado numérico y almacenamiento en SD que permite registrar unidades completadas
- Funcionamiento: técnico introduce código de tarea y cantidad al finalizar cada actividad
- Output: archivo CSV exportable con timestamps, tareas y cantidades para análisis posterior
- Ventaja: dispositivo robusto, autónomo, sin necesidad de conectividad permanente
Sensor de Tiempo de Inactividad
- Concepto: Arduino con sensor de corriente no invasivo (SCT-013) que detecta cuando una máquina/herramienta está en uso
- Análisis: registro de periodos de actividad e inactividad para identificar tiempos muertos
- Utilidad: optimización de utilización de equipos caros (prensadoras, soldadoras especializadas)
📊 Caso Práctico Industrial: Cálculo de Productividad
Un equipo de 3 oficiales electricistas ha instalado 285 metros de cable apantallado en una jornada de 8 horas efectivas de trabajo. Calcular la productividad por hora y por persona:
⚡ Ejercicio Conceptual: Eficiencia Energética
¿Cuál de las siguientes estrategias NO contribuye directamente a mejorar la eficiencia energética en un proyecto de automatización industrial?
⏱️ Ejercicio Aplicado: Tiempos Estándar
Según las tablas de tiempos estándar, el montaje de un sensor inductivo M18 completo (soporte, sensor, cable, conexionado) requiere 0,45 horas. Si el trabajo se realiza en altura superior a 5 metros, se aplica un suplemento del 20%. ¿Cuánto tiempo requerirá montar 12 sensores en estas condiciones?
📚 Recursos Técnicos y Normativos 2026
Normativas sobre Eficiencia Energética
- ISO 50001:2018 - Sistemas de gestión de la energía
- Directiva 2012/27/UE - Eficiencia energética en la Unión Europea
- Reglamento (CE) 640/2009 - Motores eléctricos (ErP)
Metodologías de Estudio de Tiempos
- MTM Association - Methods-Time Measurement internacional
- OIT - Introducción al estudio del trabajo
- Lean Enterprise Institute - Trabajo estandarizado
Software de Gestión de Rendimientos
- Microsoft Project - Gestión de proyectos y seguimiento de rendimientos
- Oracle Primavera - Gestión avanzada de proyectos industriales
- Grafana - Visualización de métricas y KPIs en tiempo real
- InfluxDB - Base de datos time-series para monitorización
Recursos Python y Raspberry Pi
- Pandas - Análisis de datos de productividad
- Matplotlib - Visualización de gráficos de rendimiento
- Raspberry Pi Documentation
- Flask - Framework web para dashboards
