Software para proyectos de automatización

UF1788 | ELEM0110 - Desarrollo de Proyectos de Sistemas de Automatización Industrial

graph LR A[Especificaciones Cliente] --> B[CAD Eléctrico] B --> C[Simulación CAE] C --> D[Documentación PLM] D --> E[Gestión Documental] E --> F[Entrega Final] F --> G[Mantenimiento IIoT] style A fill:#667eea,color:#fff style G fill:#51cf66,color:#fff

Introducción

El desarrollo de proyectos de automatización industrial requiere herramientas de software especializadas que cubran todo el ciclo de vida del proyecto: desde el diseño inicial con CAD eléctrico, pasando por la simulación y validación con CAE, hasta la gestión documental y el mantenimiento con plataformas PLM e IIoT.

En esta sección revisaremos las principales categorías de software utilizadas en 2026, con énfasis en soluciones colaborativas, compatibilidad con sistemas embebidos (Raspberry Pi, Arduino) y cumplimiento de estándares internacionales (ISO 9001, IEC 81346).

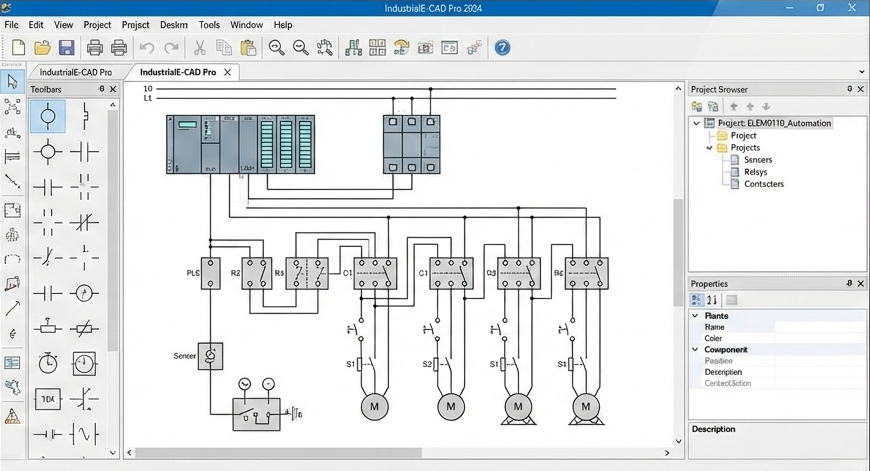

Interfaz de software CAD para automatización industrial
Figura 1: Interfaz de software CAD eléctrico moderno para proyectos industriales.

1. CAD Eléctrico (Computer-Aided Design)

El CAD eléctrico es la herramienta fundamental para diseñar esquemas unifilares, multifilares, diagramas de cableado y planos de armarios eléctricos. En 2026, las soluciones líderes incluyen:

  • AutoCAD Electrical (Autodesk): Integración con BIM y PLM, librerías IEC/ANSI.
  • EPLAN Electric P8: Automatización de bornes, cables, generación de listas de materiales (BOM).
  • SolidWorks Electrical: Sincronización 2D/3D con diseño mecánico.
  • QElectroTech (open-source): Alternativa libre, compatible con formatos DXF.
Tendencia 2026: Integración de gemelos digitales (digital twins) que sincronizan el esquema eléctrico con sensores IoT en tiempo real, permitiendo mantenimiento predictivo desde la fase de diseño.

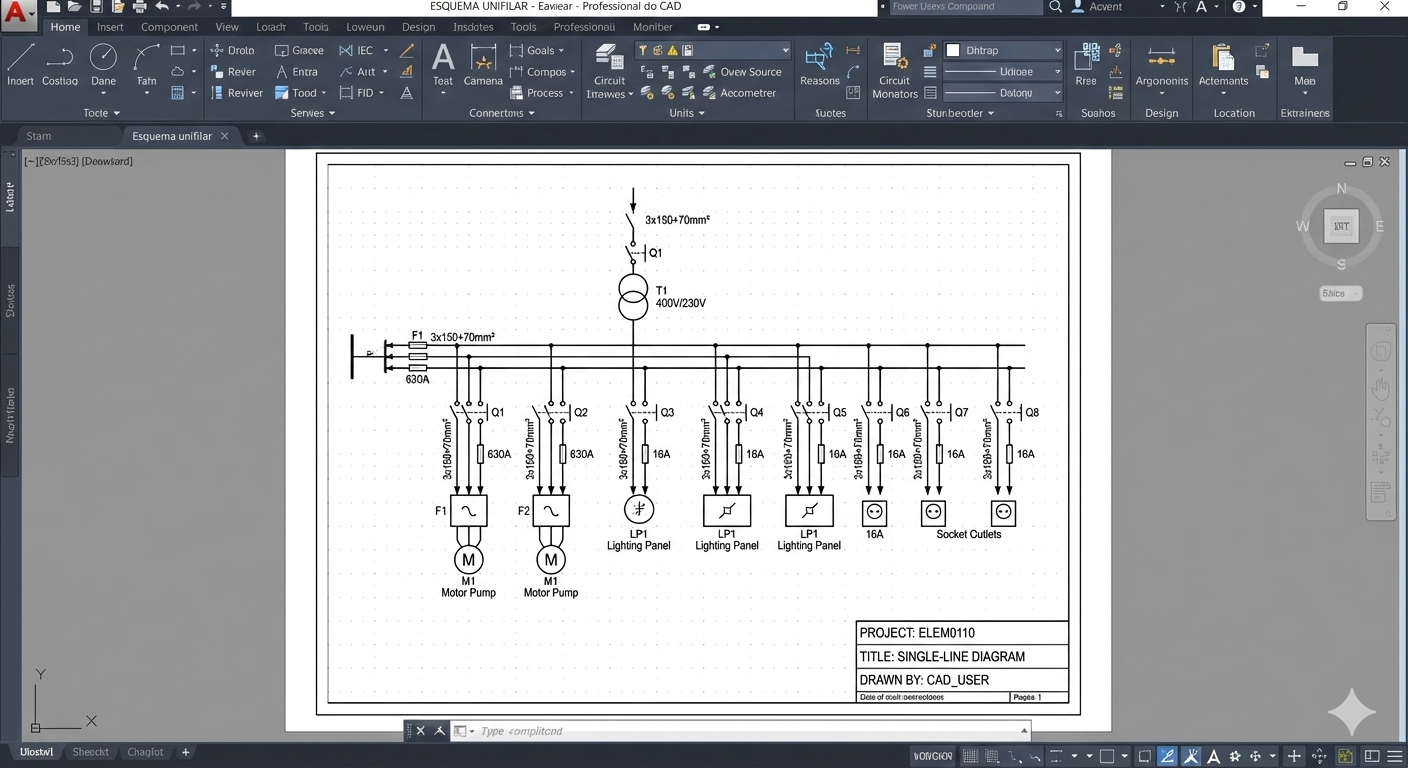

Ejemplo de esquema unifilar en CAD eléctrico
Figura 2: Esquema unifilar diseñado con software CAD eléctrico.
graph TD A[CAD Eléctrico] --> B[Librerías IEC/ANSI] A --> C[Generación BOM] A --> D[Exportación DXF/DWG] B --> E[Esquemas Unifilares] C --> F[ERP Compras] D --> G[PLM] style A fill:#4dabf7,color:#fff style G fill:#ffd43b,color:#000

2. Simulación y Validación (CAE)

El Computer-Aided Engineering (CAE) permite simular el comportamiento de circuitos, sistemas de control y procesos antes de la implementación física. Herramientas destacadas:

  • MATLAB/Simulink (MathWorks): Modelado de sistemas dinámicos, control PID, integración con hardware (Arduino, Raspberry Pi).
  • COMSOL Multiphysics: Simulación de fenómenos acoplados (eléctrico, térmico, mecánico).
  • LTspice (Analog Devices): Simulación de circuitos analógicos y digitales, gratuito.
  • Factory I/O: Simulación 3D de procesos industriales con PLC virtuales.

3. Gestión del ciclo de vida del producto (PLM)

Los sistemas Product Lifecycle Management (PLM) centralizan toda la información del proyecto: diseños, revisiones, aprobaciones, cambios de ingeniería (ECO/ECN), validaciones y documentación técnica. Soluciones principales:

  • Siemens Teamcenter: Integración con Solid Edge, NX, gestión multisite.
  • PTC Windchill: Compatibilidad con Creo, gestión de requisitos (DOORS).
  • Dassault Systèmes ENOVIA: Plataforma 3DEXPERIENCE, BOM colaborativa.
  • Odoo PLM (open-source): Alternativa modular, integración con ERP.
Cumplimiento IEC 81346: Los sistemas PLM modernos soportan la nomenclatura estructurada IEC 81346 para identificación de componentes, facilitando la trazabilidad y auditorías ISO 9001.

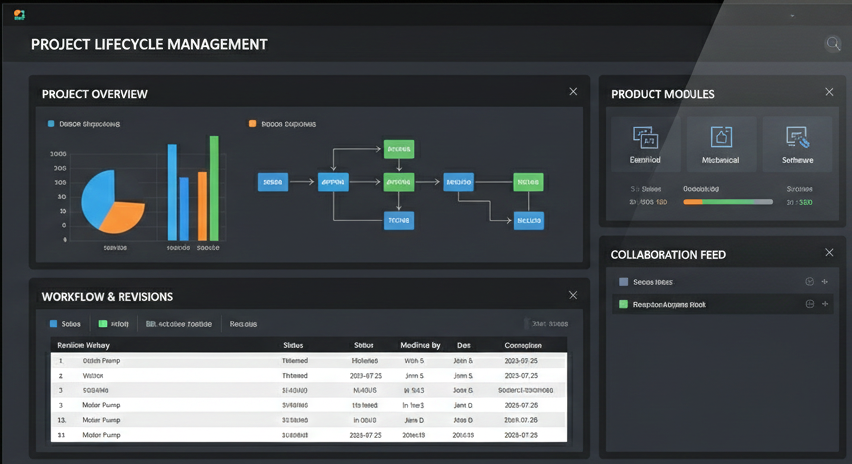

Dashboard de sistema PLM con gestión de revisiones
Figura 3: Dashboard de sistema PLM mostrando revisiones de ingeniería y flujo de aprobaciones.
graph LR A[Diseño CAD] --> B[Revisión Ingeniería] B --> C{Aprobado?} C -->|Sí| D[Liberación PLM] C -->|No| A D --> E[Fabricación] E --> F[Documentación As-Built] F --> G[Mantenimiento] style D fill:#51cf66,color:#fff style C fill:#ffd43b,color:#000

4. Gestión documental y colaboración

La documentación técnica (manuales, certificados, hojas de datos, normativa aplicable) debe estar centralizada y accesible para todo el equipo de proyecto. Plataformas recomendadas en 2026:

  • Microsoft SharePoint: Integración con Microsoft 365, control de versiones, workflows de aprobación.
  • Confluence (Atlassian): Wikis técnicas, integración con Jira para seguimiento de tareas.
  • NextCloud (open-source): Almacenamiento en la nube auto-hospedado, cumplimiento GDPR, compatible con Collabora Online para edición de documentos.
  • GitLab: Repositorios Git para control de versiones de código PLC/HMI, documentación en Markdown, CI/CD para automatización de pruebas.
Interfaz de plataforma de gestión documental
Figura 4: Interfaz de NextCloud con estructura de carpetas de proyecto y control de versiones.

5. Herramientas específicas para IIoT y sistemas embebidos

La convergencia de Industrial Internet of Things (IIoT) con sistemas embebidos requiere herramientas de desarrollo y monitorización especializadas:

  • Node-RED: Programación visual de flujos IoT, integración MQTT, OPC UA, Modbus. Ejecutable en Raspberry Pi.
  • Grafana + InfluxDB: Visualización de series temporales, dashboards personalizables, alertas en tiempo real.
  • Arduino IDE / PlatformIO: Desarrollo de firmware para microcontroladores (ESP32, STM32, Arduino Uno).
  • Thonny / VS Code + Python: Entorno de desarrollo para scripts Python en Raspberry Pi, con depuración interactiva.
Integración Raspberry Pi: Node-RED se instala con sudo apt install nodered y permite crear flujos que leen sensores GPIO, almacenan datos en InfluxDB y los visualizan en Grafana, todo en un mismo dispositivo.
graph TD A[Sensores Modbus/MQTT] --> B[Raspberry Pi + Node-RED] B --> C[InfluxDB] C --> D[Grafana Dashboard] B --> E[Alertas Email/Telegram] D --> F[Usuario Final] E --> F style B fill:#e91e63,color:#fff style D fill:#4dabf7,color:#fff

6. Análisis de datos y reportes automáticos

La generación automática de informes técnicos y análisis de datos de producción es clave para la mejora continua. Herramientas destacadas:

  • Python + Pandas + Matplotlib: Análisis de datos exportados desde PLC (CSV, Excel), generación de gráficos de tendencias.
  • Power BI (Microsoft): Dashboards interactivos conectados a bases de datos SQL, OData, REST APIs.
  • Jupyter Notebook: Documentación ejecutable, ideal para análisis exploratorio de datos de sensores IIoT.
  • Openpyxl / XlsxWriter (Python): Automatización de reportes Excel con formato, gráficos y tablas dinámicas.
Ejemplo Raspberry Pi: Un script Python en Raspberry Pi puede consultar cada hora una base de datos InfluxDB, generar un informe Excel con gráficos de producción y enviarlo por correo automáticamente usando smtplib.

Ejercicios Interactivos

Ejercicio 1: Selección de Software CAD

Una empresa requiere un software CAD eléctrico que genere automáticamente listas de materiales (BOM) compatibles con su ERP SAP y soporte nomenclatura IEC 81346. ¿Qué herramienta es la más adecuada?

Ejercicio 2: Plataforma IIoT en Raspberry Pi

Se desea monitorizar en tiempo real 50 sensores Modbus RTU en una planta industrial, almacenar datos históricos y visualizarlos en dashboards web. La solución debe ejecutarse en una Raspberry Pi 4. ¿Qué stack tecnológico es el óptimo?

Ejercicio 3: Gestión Documental ISO 9001

Un proyecto requiere cumplir ISO 9001 para gestión documental: control de versiones, flujos de aprobación, trazabilidad de cambios y almacenamiento cifrado en servidores propios (sin dependencia de servicios cloud externos). ¿Qué solución es la más adecuada?

Tabla Comparativa: Software de Automatización

Categoría Software Licencia Raspberry Pi IEC 81346
CAD Eléctrico EPLAN Electric P8 Comercial No Sí
CAD Eléctrico QElectroTech GPL Sí Parcial
Simulación MATLAB/Simulink Comercial Limitado N/A
PLM Siemens Teamcenter Comercial No Sí
PLM Odoo PLM LGPL/Comercial Sí (web) Configurable
Gestión Documental NextCloud AGPL Sí N/A
IIoT Node-RED Apache 2.0 Sí N/A
Visualización Grafana AGPL Sí N/A
Análisis de Datos Python + Pandas BSD/MIT Sí N/A
