Protección y señalización industrial

Introducción: la capa de seguridad en automatización

Los sistemas de protección y señalización constituyen la barrera que separa el funcionamiento normal de la situación de riesgo. Su misión no es solo evitar daños en equipos, sino principalmente preservar la integridad de las personas y garantizar la continuidad operativa. Desde un simple fusible hasta complejos relés electrónicos de protección de motor, todos comparten el objetivo de detectar condiciones anómalas y actuar en consecuencia: desconectar, alarmar o comunicar. En esta lección se exploran en profundidad los tipos más comunes, los criterios de ajuste, los tiempos de actuación y la integración con sistemas de control, aportando ejemplos reales y casos de estudio.

graph LR A[Protecciones Industriales] --> B[Eléctricas] A --> C[Mecánicas] A --> D[Térmicas] A --> E[Hidráulicas/Neumáticas] B --> B1[Sobrecorriente] B --> B2[Fallo a Tierra] B --> B3[Fallo de Fase] C --> C1[Sobrecarga] C --> C2[Vibración] D --> D1[Sobretemperatura] D --> D2[PTC/KTY] E --> E1[Sobrepresión] E --> E2[Presostatos] style A fill:#2c3e50,color:#fff style B fill:#3498db,color:#fff style C fill:#e67e22,color:#fff style D fill:#e74c3c,color:#fff style E fill:#16a085,color:#fff

Tipos de protecciones y su aplicación industrial

La diversidad de riesgos eléctricos, mecánicos y térmicos exige una batería de dispositivos específicos. A continuación se describen los más relevantes con ejemplos de cálculo y aplicación.

Protección contra sobrecorrientes (cortocircuito y sobrecarga)

Los interruptores automáticos (magnetotérmicos) combinan protección magnética para cortocircuitos (disparo instantáneo) y térmica para sobrecargas (curva tiempo inverso). Por ejemplo, para un motor de 15 kW a 400 V (corriente nominal 29 A), se selecciona un interruptor de curva C (protección de motores) con In = 32 A. El disparo magnético debe estar por debajo de la corriente de cortocircuito mínima y por encima del pico de arranque (aprox. 6*In = 174 A). Un interruptor C32 dispara entre 5 y 10 veces In (160-320 A), cumpliendo la condición. Los fusibles se utilizan en derivaciones individuales, con poder de corte elevado. Los relés térmicos (protección contra sobrecarga de motores) se ajustan al consumo nominal: para ese motor, el relé se regula a 29 A, con clase de disparo 10A (actúa en menos de 10 s a 6*In).

Protección contra fallos a tierra (diferenciales)

Los interruptores diferenciales (ID) detectan fugas a tierra por desequilibrio de corrientes. La sensibilidad se elige según el riesgo: para personas, 30 mA; para protección de equipos, 300 mA o 500 mA con retardo. En una instalación con variadores de frecuencia, es necesario usar diferenciales de tipo A o B (sensibles a corrientes continuas) para evitar disparos intempestivos. Ejemplo: en una línea con varios motores, se instala un ID de 300 mA selectivo (tipo S) aguas arriba, y derivaciones con 30 mA aguas abajo para tomas de uso general.

Protección contra sobrepresiones y sobretemperaturas

En sistemas hidráulicos, un presostato ajustado a 180 bar (si la presión máxima de trabajo es 200 bar) desconecta la bomba si se supera ese umbral. Para garantizar que no haya disparos por picos transitorios, se puede programar un retardo de 2 segundos. En cuanto a temperatura, un termostato industrial en el bobinado de un motor (sondas PTC o KTY) dispara a 140 °C (clase F) con rearme manual.

Protección contra fallos de fase y secuencia

Un relé de vigilancia de fase monitoriza las tres fases y actúa si una falta o si hay desequilibrio superior al 10%. En una bomba trifásica crítica, se instala un relé con contacto auxiliar que, al detectar asimetría, abre el contactor y envía señal al PLC. El ajuste del umbral de desequilibrio se realiza según la sensibilidad del motor (típicamente 5-10%).

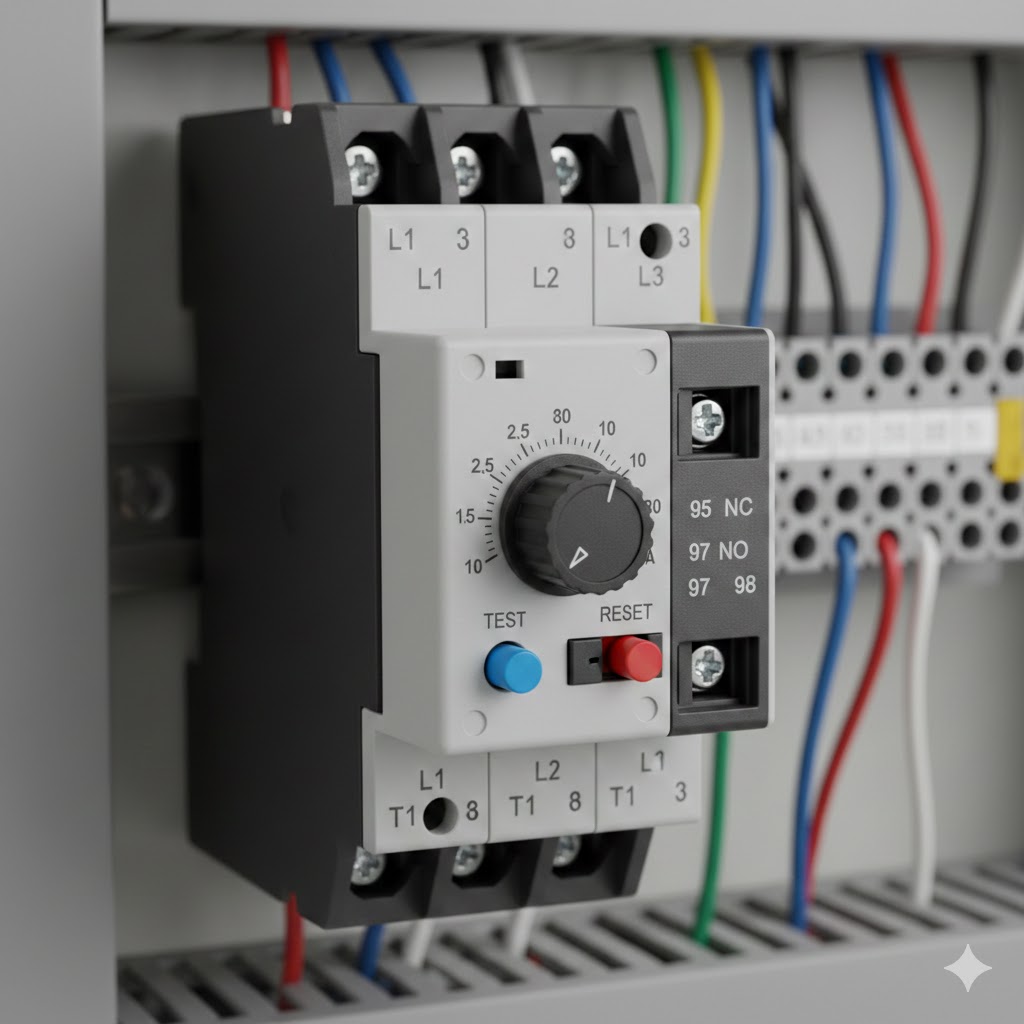

Relé térmico de sobrecarga con escala de regulación de corriente, botón de test y contactos auxiliares para conexión a PLC — Figura 2: Relé térmico de sobrecarga con escala de regulación. **Fuente:** Archivo técnico / **Licencia:** CC BY-NC 4.0

Ajuste de umbrales y tiempos de actuación

Un sistema de protección mal ajustado puede ser tan peligroso como la ausencia de protección: los disparos intempestivos paran la producción, mientras que la falta de sensibilidad permite que se desarrollen daños. Los criterios de ajuste deben basarse en las curvas características del dispositivo y en la dinámica del proceso.

Ajuste de protecciones térmicas y magnéticas

La corriente de disparo térmico (Ir) se regula entre 0,7 y 1 vez la corriente nominal del interruptor. Para un motor con servicio S1 (continuo), Ir = In del motor. Para servicio intermitente, se puede aumentar ligeramente. El disparo magnético (Ii) debe ser superior a la corriente de arranque (generalmente 5-8 veces In) para evitar disparos en el arranque, pero inferior a la corriente de cortocircuito mínima para asegurar la protección. Ejemplo: motor de 30 A con arranque estrella-triángulo (pico de 3*In = 90 A); se selecciona un interruptor con Ii regulable a 10*In = 300 A, que es >90 A y < corriente de cortocircuito (2 kA).

graph TD A[Corriente de Arranque] -->|6-8 x In| B{Curva de Disparo} B -->|Térmico| C[Sobrecarga t > 10s] B -->|Magnético| D[Cortocircuito t < 0.1s] C --> E[Protege motor contra calentamiento] D --> F[Protege instalación contra daños] style A fill:#e67e22,color:#fff style C fill:#f39c12,color:#000 style D fill:#e74c3c,color:#fff style E fill:#27ae60,color:#fff style F fill:#27ae60,color:#fff

Tiempos de actuación con retardo

En protecciones diferenciales selectivas, el retardo (típicamente 0,1 a 0,5 s) permite que el dispositivo aguas abajo actúe primero. En presostatos, un retardo evita disparos por golpes de ariete. En termostatos, puede ser necesario un retardo de unos segundos para promediar picos térmicos. La norma IEC 60947-2 especifica las bandas de disparo.

Señalización: de la luz piloto al SCADA

Las señalizaciones alertan al personal de planta sobre el estado de las máquinas y la existencia de fallos. Se clasifican en:

Señalización de estado: luces verdes (marcha), amarillas (pausa/espera), rojas (paro/fallo) según norma IEC 60073. Por ejemplo, en una línea de montaje, una baliza verde fija indica "producción normal", ámbar intermitente "falta material", roja fija "parada de emergencia".
Señalización de alarma: sirenas o zumbadores acompañan a las luces de fallo. En plantas ruidosas, se utilizan señales luminosas de alta intensidad (LED estroboscópicos).
Registro y diagnóstico: paneles HMI (Human Machine Interface) muestran el código del fallo y la acción recomendada. Por ejemplo, "Fallo térmico motor cinta 3 - esperar 5 min y rearmar".

graph LR A[Detección Fallo] --> B{Tipo de Fallo} B -->|Crítico| C[Luz Roja Fija] B -->|Advertencia| D[Luz Ámbar Intermitente] B -->|Normal| E[Luz Verde Fija] C --> F[Sirena 2s] D --> G[Zumbador intermitente] C --> H[Registro SCADA] D --> H E --> H H --> I[Email/SMS Mantenimiento] style A fill:#e67e22,color:#fff style C fill:#e74c3c,color:#fff style D fill:#f39c12,color:#000 style E fill:#27ae60,color:#fff style H fill:#3498db,color:#fff

Ejemplo de diseño de señalización en una celda robotizada

En una celda de soldadura, se instala una torre de señalización con 3 colores: verde (automático), ámbar (manual/semiautomático), rojo (fallo). Además, una sirena suena durante 2 segundos cuando se produce un fallo nuevo. La señal roja se activa por cualquier protección disparada. Un panel táctil muestra el evento con timestamp y permite el reconocimiento.

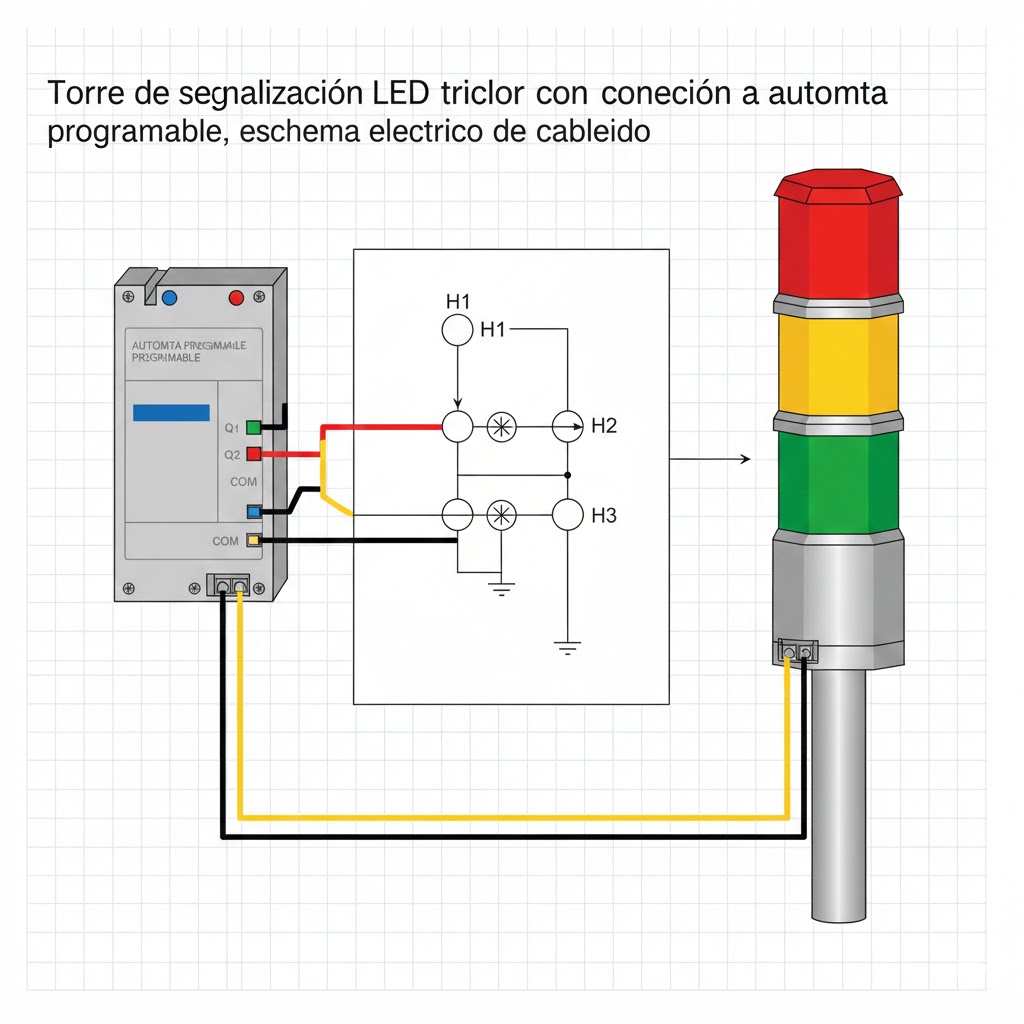

Torre de señalización LED tricolor con conexión a autómata programable, esquema eléctrico de cableado — Figura 3: Torre de señalización LED con conexión a autómata. **Fuente:** Elaboración propia / **Licencia:** CC BY-NC 4.0

Integración con PLC y redes industriales

Los contactos auxiliares de los dispositivos de protección (relés térmicos, magnetotérmicos con contacto de fallo, diferenciales electrónicos) se conectan a las entradas digitales del autómata. Esto permite:

Monitorización en tiempo real: el PLC lee el estado de cada protección y puede mostrar en el HMI "Protección motor 1 disparada".
Registro de eventos: con marca de tiempo para análisis de causas.
Enclavamientos software: por ejemplo, no permitir el arranque de un motor si el relé térmico no está rearmado.
Comunicación a niveles superiores: mediante bus de campo (PROFINET, EtherNet/IP) o envío de correos electrónicos vía pasarela IoT.

En instalaciones modernas, las protecciones inteligentes (por ejemplo, interruptores automáticos con comunicación IO-Link) transmiten directamente la corriente, temperatura y estado, permitiendo un mantenimiento predictivo.

graph TB A[Nivel Campo] --> B[Relé Térmico] A --> C[Diferencial] A --> D[Presostato] B --> E[Contactos Aux] C --> E D --> E E --> F[Entradas PLC] F --> G[Programa Ladder] G --> H[HMI Local] G --> I[Bus PROFINET] I --> J[SCADA Central] J --> K[Base Datos SQL] J --> L[Email/SMS] style A fill:#34495e,color:#fff style F fill:#3498db,color:#fff style G fill:#9b59b6,color:#fff style J fill:#e74c3c,color:#fff

Tendencias Actuales 2026

La nueva generación de relés de protección (como Siemens SIRIUS 3RM) integra funciones de seguridad hasta SIL 3/PL e, incorpora comunicación PROFIsafe. Además, los sistemas de señalización migran a LEDs inteligentes con dirección IP que pueden cambiar de color y patrón según la prioridad de la alarma. La norma IEC 61439 actualizada exige ensayos de selectividad más rigurosos y documentación digital de las curvas.

Aplicaciones con Raspberry Pi

Una Raspberry Pi 4B puede leer mediante entradas GPIO los contactos auxiliares de un relé térmico y de un presostato. Con un pequeño script en Python, se puede implementar un sistema de registro de alarmas con almacenamiento en base de datos SQLite y envío de notificaciones por Telegram si se produce un disparo. Incluso se puede añadir una pantalla táctil económica para visualizar el estado de las protecciones en planta.

Aplicaciones con Arduino

Un Arduino Uno con un módulo Ethernet puede actuar como adquisidor de señales de protecciones en una subestación pequeña. Lee los contactos NA/NC, los publica vía MQTT a un broker, y activa una baliza externa cuando se detecta un fallo. Esta solución es muy económica para monitorización remota de máquinas en talleres.

💼 Caso Práctico Industrial

Contexto: Un motor trifásico de 22 kW, 400 V, rendimiento 0,9, cos φ=0,85, arranque directo con corriente de arranque 7*In. Se debe seleccionar un interruptor magnetotérmico y un relé térmico.

Problema: Calcular la corriente nominal del motor y determinar el ajuste del relé térmico y la curva del interruptor.

Pregunta: ¿Qué combinación es correcta?

🍓 Ejercicio con Raspberry Pi

Contexto: Se programa un sistema que debe activar una salida para una luz roja intermitente (periodo 1 segundo, 50% ciclo de trabajo) cuando ocurre un fallo.

Pregunta: ¿Cuál es la forma correcta de implementar el parpadeo sin bloquear el programa?

🐍 Ejercicio Python - Estructuras de control

Contexto: En un PLC, se lee una entrada digital de un relé térmico (contacto NA). Cuando la entrada se abre (pasa a 0), debe activarse una alarma y esperar 5 segundos antes de permitir un rearme automático si la entrada vuelve a 1.

Pregunta: ¿Qué estructura lógica implementa correctamente este comportamiento?

**Tabla 1:** Dispositivos de protección y aplicaciones típicas
Protección	Dispositivo	Ajuste típico	Señalización asociada
Sobrecarga motor	Relé térmico	In motor	Contacto auxiliar a PLC + luz roja
Cortocircuito	Magnetotérmico	Curva D, In seg cálculo	Contacto de fallo (opcional)
Fallo a tierra	Diferencial	30 mA (personas), 300 mA (equipos)	Indicador mecánico + salida eléctrica
Sobrepresión	Presostato	90% del límite	Señal acústica + luz ámbar

Valores de uso de los sistemas de protección y señalización
