⚙️ Introducción: La columna vertebral de la automatización
La automatización industrial no sería posible sin una base mecánica sólida. Los sistemas mecánicos son los encargados de transmitir y transformar la energía generada por los actuadores (motores, cilindros) en movimientos útiles y controlados. Desde un simple brazo robótico hasta una compleja línea de transferencia, la fiabilidad, precisión y durabilidad de la instalación dependen directamente del correcto diseño, selección y dimensionado de componentes como ejes, engranajes, levas, correas, cojinetes y estructuras de soporte.
Este capítulo aborda los criterios de cálculo esenciales para garantizar que estos elementos soporten las cargas estáticas y dinámicas previstas a lo largo de su vida útil. Se estudiarán conceptos fundamentales como el par motor (M = F × d), la transmisión de potencia (P = M × ω), la resistencia de materiales aplicada a ejes (flexión y torsión), el dimensionado de engranajes según los criterios de Lewis y Hertz, el diseño de levas para movimientos suaves, y la selección de rodamientos en función de la vida útil. También se prestará especial atención al control de tolerancias y a la aplicación de coeficientes de seguridad, dos factores que determinan el equilibrio entre coste, robustez y precisión. Todo ello, con ejemplos prácticos y referencias a normativa ISO y DIN.

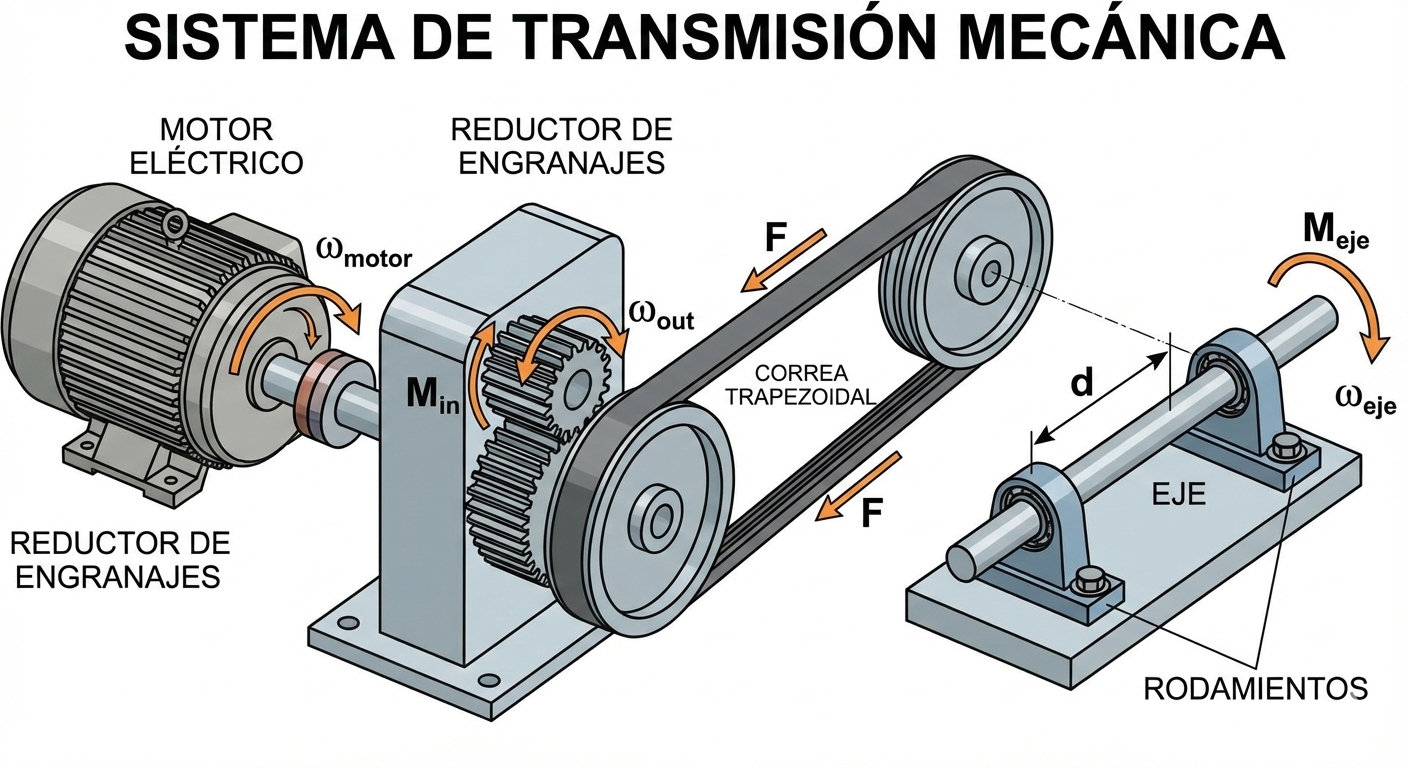

Figura 1: Elementos típicos en una transmisión mecánica industrial. Fuente: A determinar / Licencia: Por determinar
1.- Transmisión de esfuerzos y potencia
El punto de partida para el dimensionado mecánico es la cuantificación de las solicitaciones que actuarán sobre los componentes. Estas solicitaciones pueden ser fuerzas, momentos (también llamados pares o torques) o una combinación de ambos.
1.1.- Cálculo de momentos y potencia
El momento o par (M) es el producto de una fuerza (F) por la distancia (d) al punto de giro: M = F × d. Su unidad en el Sistema Internacional es el newton metro (Nm). Conocer el par en cada eje es fundamental, ya que determina la potencia necesaria del motor y las tensiones internas en ejes y engranajes. La relación entre potencia (P), par y velocidad angular (ω, en rad/s) es: P = M × ω. En la práctica, hay que considerar las pérdidas por fricción en cojinetes, engranajes y juntas, así como las sobrecargas transitorias durante arranques o paradas. Para ello se aplican coeficientes de servicio (Ks) proporcionados por las normas o la experiencia, que mayoran el par calculado para asegurar el componente.
Por ejemplo, para un transportador de rodillos con carga uniforme, se puede usar Ks=1.2, mientras que para una prensa con impactos, Ks puede ser 2 o superior. El par de diseño será M_diseño = Ks × M_nominal.
Video didáctico con animaciones que muestra cómo calcular el par necesario para mover una cinta transportadora con una carga determinada. Se incluye el cálculo de la fuerza de tracción, el par en el tambor motriz y la selección del motor reductor, aplicando coeficientes de servicio.
▶ Ver Video en YouTube2.- Dimensionado de componentes críticos
Cada tipo de elemento mecánico requiere un enfoque de cálculo específico, aunque todos comparten la necesidad de verificar que las tensiones generadas no superan las admisibles del material y que las deformaciones están dentro de límites aceptables.
2.1.- Engranajes: resistencia y durabilidad
Los engranajes se dimensionan principalmente por resistencia del diente a la rotura (criterio de Lewis) y por resistencia a la fatiga superficial (picaduras) según el criterio de Hertz. La ecuación de Lewis relaciona la fuerza tangencial, el módulo, el ancho del diente y un factor de forma (Y) con la tensión de flexión. Para cargas dinámicas, se aplican factores de corrección. Además, se debe verificar que la presión superficial no exceda la resistencia del material, empleando la fórmula de Hertz. Las normas ISO 6336 (para engranajes cilíndricos) y DIN 3990 proporcionan métodos detallados. El rendimiento de un par de engranajes suele ser alto (98-99% por etapa), pero debe considerarse en el cálculo global.
2.2.- Ejes: flexión y torsión combinadas
Un eje está sometido generalmente a flexión (debida a fuerzas radiales, como las de engranajes o correas) y a torsión (transmisión de par). La tensión equivalente (σ_eq) se calcula mediante el criterio de Von Mises para materiales dúctiles: σ_eq = √(σ_flexión² + 3·τ_torsión²). El diámetro mínimo necesario se despeja de la ecuación de resistencia, considerando el momento flector máximo (M_f) y el momento torsor (T). Es crucial analizar los puntos con concentración de tensiones (chaveteros, cambios de sección, roscas) y aplicar factores de entalla (Kt, Kts) según normas como DIN 743.
2.3.- Levas: cinemática y dinámica
Las levas transforman movimiento rotativo en lineal (o alternativo). Su diseño debe garantizar una ley de desplazamiento suave para evitar aceleraciones excesivas y fuerzas de inercia que causen vibraciones, ruido y desgaste prematuro. Se utilizan perfiles como el de movimiento armónico o cicloidal, que minimizan los picos de aceleración. El cálculo incluye la determinación de la fuerza máxima sobre el seguidor (incluyendo la inercia de la masa móvil) y la presión de contacto leva-seguidor (Hertz), que condiciona la lubricación y el material.
2.4.- Cojinetes (rodamientos): vida útil
La selección de rodamientos se basa en la capacidad de carga dinámica (C) proporcionada por el fabricante y la vida nominal en millones de revoluciones o en horas. La ecuación fundamental es: L = (C / P)^p, donde L es la vida en millones de revoluciones, P es la carga equivalente (que combina radial y axial) y p es el exponente (3 para rodamientos de bolas, 10/3 para rodillos). Se deben considerar factores de ajuste por fiabilidad, temperatura y lubricación.
La norma ISO 6336:2025 ha incorporado factores de corrección por lubricación con nanopartículas, mejorando la capacidad de carga de engranajes. En el diseño de ejes, se generaliza el uso de análisis por elementos finitos (FEM) integrados en CAD, que permiten optimizar la forma para reducir peso manteniendo resistencia. También se extiende la fabricación aditiva (impresión 3D metálica) para componentes como soportes o incluso engranajes para bajas cargas, con nuevos aceros y aleaciones. La monitorización de vibraciones en rodamientos mediante sensores IoT (conectados vía IO-Link) permite el mantenimiento predictivo basado en condición real.
Una Raspberry Pi 4 con un HAT de adquisición de datos (como el de 24 bits para acelerómetros IEPE) puede convertirse en un sistema portátil de análisis de vibraciones. Conectando acelerómetros a los soportes de rodamientos y ejes, y utilizando librerías de Python (numpy, scipy), se puede realizar un análisis FFT para detectar frecuencias de fallo (defectos en pistas, jaulas, elementos rodantes). Los resultados se visualizan en Node-RED o Grafana, alertando al personal de mantenimiento antes de una rotura.
En laboratorios de formación, un Arduino Due puede controlar un pequeño banco de ensayos de fatiga por flexión rotativa para probar probetas de diferentes materiales. Mediante un encoder se controla la velocidad de giro y se cuentan los ciclos hasta la rotura, almacenando los datos en una tarjeta SD. Aunque no sustituye a máquinas profesionales, es una herramienta educativa excelente para entender los conceptos de límite de fatiga y curva S-N.
Se ha desarrollado una librería en Python llamada shaft_calc que automatiza el cálculo de ejes según la norma DIN 743. El usuario introduce las cargas, geometría, materiales y factores de entalla; el script calcula la tensión equivalente, verifica la resistencia estática y a fatiga, y propone diámetros optimizados. Incluye funciones para generar informes en PDF con los resultados y los coeficientes de seguridad obtenidos en cada sección crítica.
3.- Tolerancias, coeficientes de seguridad y soportes
El dimensionado no estaría completo sin definir las tolerancias de fabricación y los coeficientes de seguridad adecuados, así como el análisis de las estructuras de soporte que alojan y alinean todos los componentes.
3.1.- Control de tolerancias geométricas
Las tolerancias dimensionales y geométricas (según ISO 286 y ISO 1101) definen las variaciones permitidas en las dimensiones de las piezas y su forma. Un ajuste demasiado estrecho (por ejemplo, H7/g6 para un rodamiento) encarece la fabricación y puede dificultar el montaje; uno demasiado holgado provoca vibraciones, desalineación y fallos prematuros. El diseñador debe especificar las tolerancias basándose en la función del componente, la precisión requerida y los procesos de fabricación disponibles.
3.2.- Coeficientes de seguridad
Los coeficientes de seguridad (Cs) cubren incertidumbres en cargas, propiedades de materiales, concentración de tensiones no modelada, y posibles sobrecargas accidentales. Su valor se elige según la aplicación y normativa. Por ejemplo:
- Estructuras fijas: Cs = 1.5 a 2.0.
- Elementos de máquinas con cargas dinámicas: Cs = 2.0 a 3.0.
- Componentes de seguridad (grúas, ascensores): Cs = 5 a 10.
Un coeficiente excesivamente alto incrementa peso y coste; uno bajo puede provocar fallos catastróficos. El equilibrio es clave, como se destaca en el recuadro "Toma nota".
Figura 3: Guía práctica de coeficientes de seguridad y calidades IT. Fuente: A determinar / Licencia: Por determinar
Tutorial práctico que muestra cómo realizar un análisis por elementos finitos (FEM) aplicado a una estructura de soporte. Se explica cómo definir materiales, aplicar cargas y restricciones, generar la malla, interpretar los mapas de tensiones y deformaciones, y evaluar factores de seguridad. Ideal para comprender el flujo de trabajo completo en simulación estructural.
▶ Ver Video Especializado| Componente | Solicitación principal | Criterios de cálculo clave | Normas aplicables |
|---|---|---|---|
| Engranajes | Flexión en diente, presión superficial | Lewis, Hertz, fatiga | ISO 6336, DIN 3990 |
| Ejes | Flexión + torsión | Von Mises, fatiga, concentración tensiones | DIN 743 |
| Rodamientos | Carga radial/axial | Vida nominal L10, carga dinámica equivalente | ISO 281 |
| Correas | Tracción, flexión | Tensión máxima, vida a fatiga | ISO 5290, catálogos fabricante |
| Levas | Contacto, fatiga superficial | Presión de Hertz, aceleraciones | DIN 3978 (perfiles) |
| Plataforma | Aplicación en sistemas mecánicos | Ventaja principal |
|---|---|---|
| Arduino | Control de banco de ensayos, adquisición de señales de sensores de proximidad y fin de carrera | Tiempo real, bajo coste, ideal para prácticas de laboratorio |
| Raspberry Pi | Monitorización de vibraciones, análisis FFT, interfaz web para mantenimiento predictivo | Capacidad de cálculo, almacenamiento, conectividad |
Contexto: Se está diseñando el eje de salida de un reductor que transmite una potencia de 5 kW a 150 rpm. El engranaje montado sobre el eje genera una fuerza radial de 1200 N. El material es acero F-114 con límite elástico de 400 MPa. Se desea un coeficiente de seguridad de 2.
Problema: Calcular el diámetro mínimo necesario en la sección donde el momento flector es máximo (150 Nm) y el torsor es constante.
Pregunta: Aplicando el criterio de Von Mises, ¿qué diámetro aproximado se requiere?
Contexto: En un ventilador industrial monitorizado con una Raspberry Pi y un acelerómetro, el espectro FFT muestra un pico de amplitud creciente a una frecuencia de 23.5 Hz. La velocidad de giro del ventilador es de 1400 rpm (23.33 Hz).
Problema: Se sospecha de un fallo incipiente en el rodamiento.
Pregunta: ¿Qué tipo de defecto es más probable si la frecuencia coincide exactamente con la de giro?
Contexto: Un script en Python calcula la vida L10 de un rodamiento de bolas sometido a una carga radial equivalente de 2500 N. El fabricante proporciona una capacidad de carga dinámica C = 19500 N.
Problema: El programa debe determinar si el rodamiento supera las 5000 horas de vida a una velocidad de 1500 rpm.
Pregunta: ¿Cuál es la vida L10 en horas que obtendrá el script?
