1. Fundamentos de los Sistemas de Control Secuencial en Automatización Industrial
Los sistemas de control para procesos secuenciales representan el elemento fundamental en la automatización industrial contemporánea, permitiendo la gestión precisa y eficiente de operaciones que requieren una secuencia lógica determinada de acciones. Este capítulo aborda los principios técnicos esenciales, las etapas críticas del desarrollo, los requisitos normativos y las metodologías empleadas en el diseño e implementación de instalaciones de control secuencial, integrando tanto la perspectiva documental como las aplicaciones prácticas en entornos industriales reales.
Un sistema de control secuencial se define por su capacidad para ejecutar una serie de operaciones en un orden predeterminado, donde cada etapa depende del estado anterior y de las condiciones de entrada presentes. Estos sistemas encuentran aplicación extensiva en procesos industriales como líneas de embotellado, estaciones de ensamblaje automatizado, control de transportadores inteligentes y gestión de maniobras eléctricas complejas, donde el resultado de cada fase determina la activación de la siguiente. El diseño efectivo de estos sistemas demanda una comprensión profunda de la lógica operacional, la selección apropiada de componentes y una documentación técnica rigurosa.

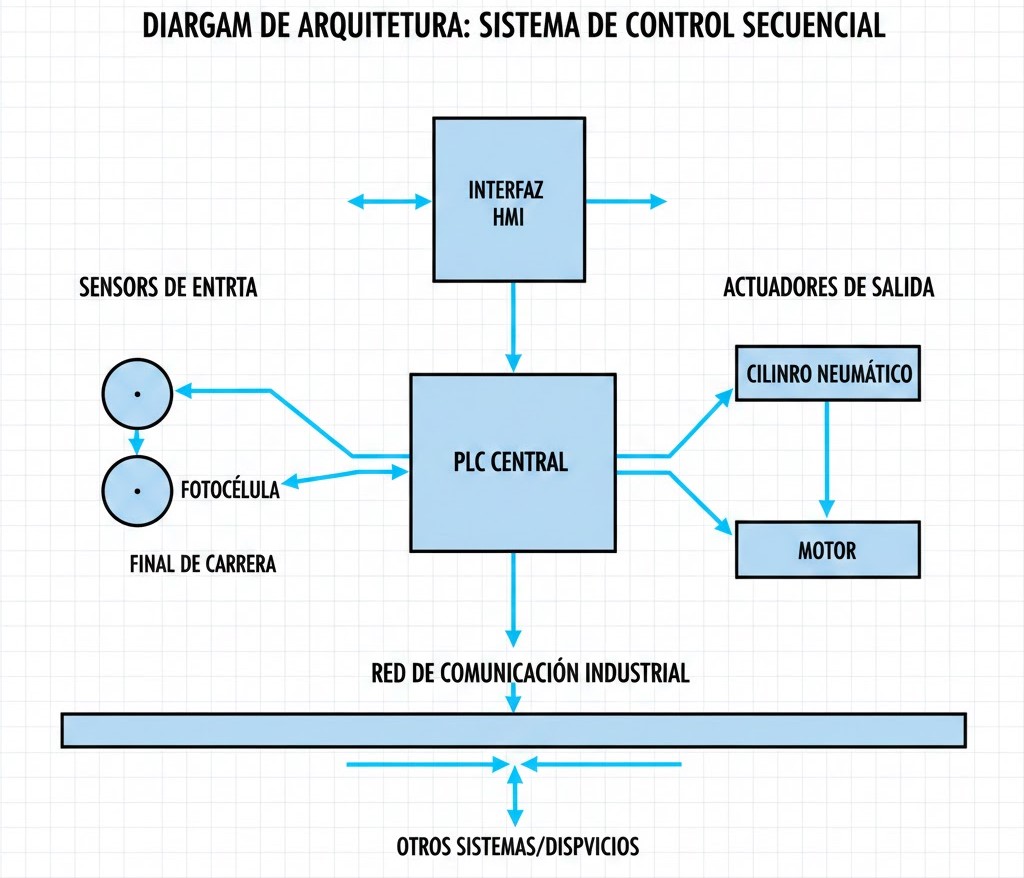

Figura 1: Arquitectura fundamental de un sistema de control secuencial industrial. Fuente: [A determinar] / Licencia Creative Commons
1.1. Normativa sobre Instalaciones de Sistemas de Control
El cumplimiento normativo constituye un aspecto crítico en el desarrollo de proyectos de automatización. La normativa internacional, europea y nacional establece los requisitos técnicos mínimos para garantizar la seguridad, interoperabilidad y calidad de las instalaciones de control secuencial.
1.1.1. Normas Internacionales Clave
IEC 60204-1: Seguridad de las máquinas - Equipamiento eléctrico de máquinas. Establece requisitos para el diseño, instalación y verificación de sistemas eléctricos en equipos industriales, incluyendo protecciones, señalización, etiquetado y compatibilidad electromagnética.
IEC 61131: Lenguajes de programación de controladores programables. Define los cinco lenguajes estándar para programación de PLCs: Diagrama de Escalera (LD), Diagrama de Bloques Funcionales (FBD), Texto Estructurado (ST), Lista de Instrucciones (IL) y Diagrama Secuencial de Funciones (SFC).
ISO 13849-1: Seguridad de las máquinas - Partes de sistemas de control relacionadas con la seguridad. Especifica requisitos para el diseño e integración de sistemas de seguridad funcional, incluyendo niveles de prestación (PL) y categorías de arquitectura.
Este video muestra la aplicación práctica de la normativa IEC 60204-1 en proyectos industriales reales. Se detalla la interpretación de requisitos de cableado, criterios para la selección de protecciones eléctricas, diseño de cuadros bajo categorías de seguridad y la estructura de verificación mediante checklists. Incluye visualización de planos eléctricos y la integración de software de diseño (EPLAN) con los estándares de seguridad requeridos.
▶ Ver Video en YouTube1.1.2. Marco Normativo Español y Europeo
Además de las normas internacionales, los proyectos deben considerar la transposición europea (normas EN) y la regulación nacional específica, incluyendo el Reglamento Electrotécnico para Baja Tensión (REBT), normativas de prevención de riesgos laborales, y directivas comunitarias como la Directiva de Máquinas 2006/42/CE.

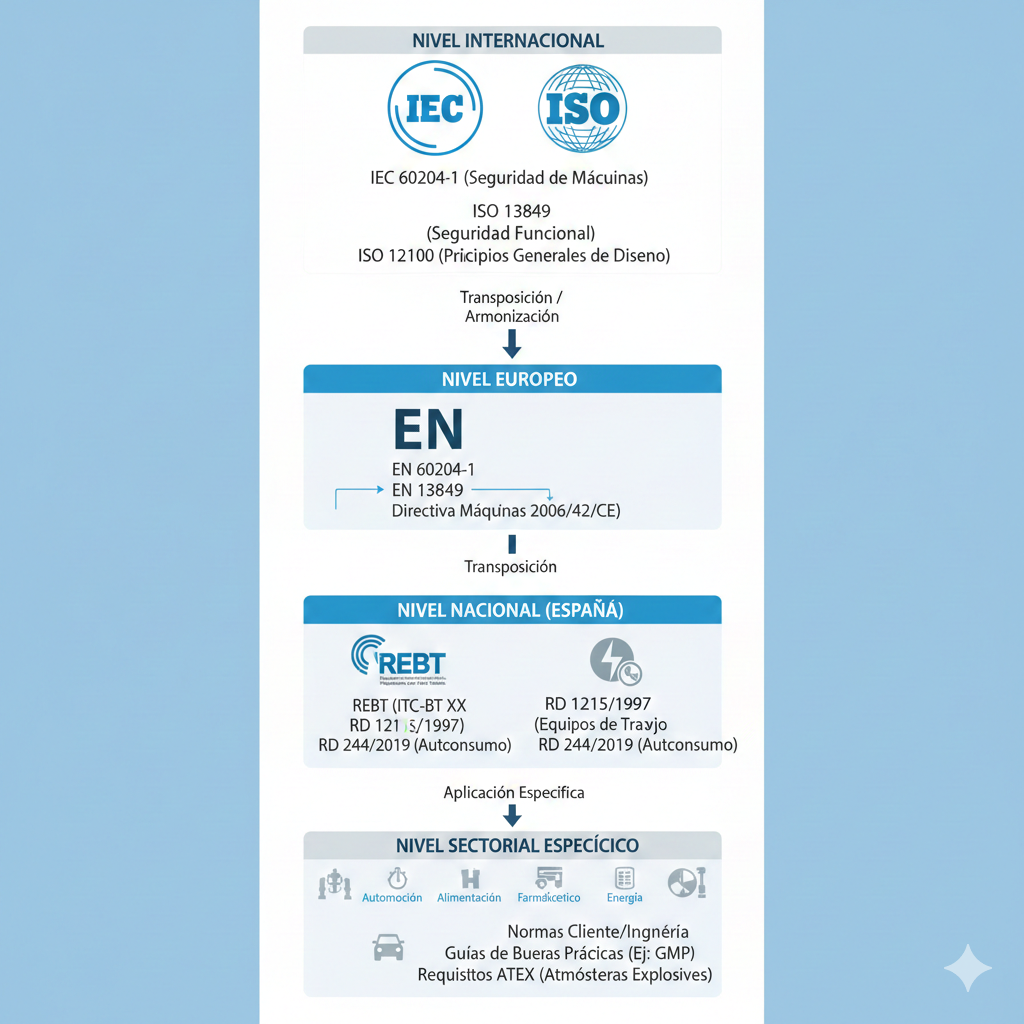

Figura 2: Jerarquía y relaciones de la normativa aplicable a proyectos de sistemas de control secuencial. Licencia: [Por determinar]
1.2. Elaboración de Documentos Característicos de un Proyecto
La documentación técnica constituye la columna vertebral de cualquier proyecto de automatización, sirviendo como guía de diseño, referencia de instalación, manual de operación y base para mantenimiento futuro.
1.2.1. Documentación Técnica Fundamental
Memoria Descriptiva: Documento principal que describe el alcance del proyecto, objetivos técnicos, metodología empleada, selección de componentes y justificación de decisiones de diseño. Incluye análisis de requerimientos, estudio de alternativas y especificaciones funcionales.
Planos y Esquemas: Conjunto de representaciones gráficas que incluyen:
- Planos de implantación: Distribución física de equipos en la planta.
- Esquemas eléctricos: Diagramas unifilares, multifilares y de principio según norma UNE-EN 61082.
- Planos de automatización: Diagramas de bloques funcionales, diagramas de secuencia (GRAFCET), y esquemas de cableado.
- Planos de tuberías e instrumentación (P&ID): Para sistemas neumáticos/hidráulicos.
Pliego de Condiciones: Especificaciones técnicas detalladas de equipos, materiales, calidades requeridas, normas de ejecución y condiciones de aceptación. Incluye requisitos de rendimiento, medioambientales y de seguridad.
1.2.2. Documentación de Software y Configuración
Manual de Programación: Documentación completa del software de control, incluyendo estructura del programa, algoritmos implementados, variables utilizadas, y procedimientos de puesta en marcha. Debe seguir estándares de programación estructurada y estar comentado adecuadamente.
Configuraciones de Sistema: Archivos de configuración de dispositivos de campo, controladores, interfaces de comunicación y sistemas SCADA/HMI. Incluye parámetros de calibración, ajustes y settings específicos.
La documentación técnica evoluciona hacia formatos digitales inteligentes mediante BIM (Building Information Modeling) extendido a automatización industrial (Industrial BIM). Los modelos digitales twins permiten documentación viva que se actualiza automáticamente con modificaciones en campo. La normativa IEC 81346-1:2022 introduce nuevos estándares para estructuración de información técnica, facilitando la interoperabilidad entre diferentes sistemas de documentación. Además, se observa una creciente integración de realidad aumentada en manuales de mantenimiento, permitiendo visualizar instrucciones sobre el equipo físico mediante dispositivos móviles.
Raspberry Pi se utiliza como servidor local para gestión documental en plantas pequeñas o como herramienta de digitalización en campo. Con software como Node-RED, puede generar dashboards que muestren documentación técnica contextualizada según el equipo que se está manteniendo. También sirve como estación para visualización de planos digitales en taller, permitiendo zoom, búsqueda y anotaciones. En proyectos de prototipado, Raspberry Pi documenta automáticamente configuraciones mediante scripts Python que generan reportes técnicos en formato PDF o HTML.
Arduino facilita la creación de bancos de pruebas para validar conceptos antes del diseño definitivo. Permite prototipar rápidamente secuencias lógicas simples, validar sensores y actuadores, y generar documentación preliminar de comportamiento del sistema. En proyectos educativos, Arduino sirve para demostrar principios de control secuencial con documentación abierta y reproducible. También se utiliza para crear sistemas de adquisición de datos que documenten variables del proceso durante la fase de análisis de requerimientos.
Python automatiza tareas repetitivas en documentación de proyectos: generación de listas de materiales desde archivos CAD, creación de índices automáticos para documentación técnica, conversión de formatos entre diferentes softwares de ingeniería, y extracción de datos de hojas de cálculo para inclusión en informes. Bibliotecas como ReportLab permiten generar PDFs profesionales con tablas, gráficos y planos incrustados. Scripts de Python también pueden verificar consistencia entre diferentes documentos del proyecto (ej: cruzar referencias entre planos y listas de materiales).
1.2.3. Documentos de Gestión del Proyecto
Plan de Proyecto: Define cronogramas, asignación de recursos, hitos críticos y procedimientos de control de calidad. Incluye gestión de riesgos, plan de comunicaciones y estructura organizativa.
Protocolos de Pruebas y Validación: Documentos que registran resultados de pruebas de funcionalidad, seguridad, rendimiento y cumplimiento normativo. Incluyen checklists, procedimientos de ensayo y actas de aceptación.
Manuales de Operación y Mantenimiento: Guías para usuarios finales y personal de mantenimiento, incluyendo procedimientos de operación normal, resolución de incidencias comunes, planes de mantenimiento preventivo y listas de repuestos críticos.
- Certificado de Profesionalidad: ELEM0110 - Desarrollo de proyectos de sistemas de automatización industrial
- Familia Profesional: Electricidad y Electrónica | Nivel: 3
- Módulo Formativo: MF1568_3 - Desarrollo de proyectos de sistemas de control para procesos secuenciales
- Horas Totales: 190 horas
- Unidad Formativa: UF1788 - Realización de cálculos y elaboración de planos
- Objetivo Principal: Capacitar para desarrollar proyectos técnicos completos de sistemas de control secuencial, desde el diseño conceptual hasta la documentación ejecutiva
Contexto: Como ingeniero de automatización en una planta farmacéutica, debes desarrollar la documentación para un nuevo sistema de etiquetado automatizado. El sistema incluye: un transportador de banda con sensores de posición, un brazo robótico para colocación de etiquetas, un PLC Siemens S7-1500, y una estación HMI para supervisión. El proceso debe cumplir normativas GMP (Good Manufacturing Practices) y tener trazabilidad completa.
Problema: Durante la revisión de la documentación preliminar, identificas que faltan varios documentos críticos para la validación del sistema según normativa farmacéutica.
Pregunta: ¿Cuál de los siguientes conjuntos de documentos es MÁS COMPLETO y apropiado para un sistema automatizado en industria farmacéutica según GMP?
Contexto: En una planta de envasado de alimentos, implementas un sistema basado en Raspberry Pi 3B + Node-RED para digitalizar el acceso a documentación técnica. Los operarios de mantenimiento necesitan acceder rápidamente a manuales, planos eléctricos y procedimientos mientras trabajan en equipos distribuidos en una nave de 5000 m².
Problema: Debes diseñar una solución que permita acceder a documentación contextualizada según la ubicación del técnico y el equipo que está manteniendo.
Pregunta: ¿Cuál es la arquitectura más adecuada para este sistema de documentación digital contextual?
Contexto: Como ingeniero de proyectos, debes generar automáticamente listas de materiales (BOM - Bill of Materials) para 15 proyectos similares de automatización. Los datos de componentes están dispersos en archivos Excel, DWG (AutoCAD), y documentos Word. Necesitas consolidarlos, eliminar duplicados, y generar reportes estandarizados.
Problema: El proceso manual actual toma 2 días por proyecto y tiene un 15% de error en referencias cruzadas.
Pregunta: ¿Cuál de las siguientes estrategias con Python es más eficiente para automatizar este proceso?
Figura 3: Conjunto completo de documentación técnica para un proyecto de sistema de control secuencial. Fuente por determinar.
Este video detalla el flujo de trabajo profesional para sistemas secuenciales: partiendo del análisis funcional, se desarrolla el diagrama en S7-Graph (el estándar de GRAFCET en Siemens), se explica la lógica de transiciones y acciones, y se muestra su equivalencia y coexistencia con bloques en lenguaje Ladder dentro de TIA Portal. Además, se cubre la simulación con PLCSIM y la estructura de diagnóstico que genera el software.
▶ Ver Video Especializado| Fase del Proyecto | Documentos Principales | Normas Aplicables | Herramientas Software |
|---|---|---|---|
| Análisis Requerimientos | Especificación funcional, Análisis de riesgos, Diagramas de flujo | IEC 61131-3, ISO 12100 | Visio, Draw.io, Word |
| Diseño Conceptual | Diagramas GRAFCET, Esquemas de principio, Arquitectura general | IEC 60848 (GRAFCET), UNE-EN 61082 | EAZY-GRAFCET, AutoCAD Electrical |
| Ingeniería de Detalle | Planos eléctricos, Listas de materiales, Especificaciones técnicas | IEC 60204-1, REBT | EPLAN, SEE Electrical, TIA Portal |
| Programación | Código fuente comentado, Manual de programación, Configuraciones | IEC 61131-3, MISRA-C (para código C embebido) | TIA Portal, Codesys, Studio 5000 |
| Validación | Protocolos de pruebas, Checklists, Actas de aceptación | ISO 13849-1, GMP (si aplica) | Excel para checklists, Software de simulación |
| Operación | Manuales de operación, Procedimientos, Planes mantenimiento | ISO 9001 (calidad) | Arbortext, FrameMaker, MadCap Flare |
| Software | Aplicación Principal | Ventajas | Limitaciones | Costo Aproximado |
|---|---|---|---|---|
| EPLAN Electric P8 | Diseño de planos eléctricos y documentación técnica | Altamente normalizado, base de datos de componentes, generación automática de documentos | Curva de aprendizaje pronunciada, costo elevado | 8.000-15.000 € |
| Siemens TIA Portal | Programación de PLCs Siemens, HMI, drives | Entorno integrado, simulación, bibliotecas extensas | Limitado a productos Siemens, requiere hardware potente | 3.000-8.000 € |
| AutoCAD Electrical | Dibujo de planos eléctricos en entorno AutoCAD | Familiar para usuarios CAD, amplia adopción | Menos automatización que EPLAN, gestión de proyectos menos integrada | 2.500-5.000 €/año |
| Codesys | Programación de PLCs multi-fabricante | Independiente de fabricante, entorno de simulación integrado | Requerimientos específicos por fabricante para implementación | Gratuito (IDE), licencias runtime variables |
| SEE Electrical | Diseño eléctrico asequible | Precio competitivo, interfaz intuitiva, generación de documentación | Menos funciones avanzadas que EPLAN, base de datos más limitada | 1.500-3.000 € |
Recursos Técnicos y Normativos 2026
- ISO 13849-1:2023 - Seguridad de las máquinas. Partes de los sistemas de mando relacionadas con la seguridad.
- IEC 60204-1:2021 - Seguridad de las máquinas. Equipamiento eléctrico de máquinas.
- InfoPLC - GRAFCET: Teoría y Práctica Aplicada
- Siemens - TIA Portal Documentación Oficial
- EPLAN - Electric P8 Recursos de Formación
- PLCopen - Estándares de Programación IEC 61131-3
- Raspberry Pi Official Documentation
- Arduino Project Hub y Documentación
- Python Documentation para Automatización
