1. Métodos de Cálculo y Optimización de la Eficiencia Global de los Activos (OEE)
El estándar de oro para medir la salud de una planta industrial y auditar la efectividad del equipo de Mantenimiento no se basa únicamente en la rapidez de las reparaciones, sino en el indicador OEE (Overall Equipment Effectiveness). Esta métrica destila la complejidad de una fábrica en un solo porcentaje, cruzando tres factores críticos: ¿La máquina está funcionando? ¿A qué velocidad? ¿Y qué calidad de producto está entregando?
1. Análisis y Cálculo de la Disponibilidad del Sistema Automatizado
La Disponibilidad (A) responde a la pregunta de si la máquina estuvo operando cuando debía hacerlo. El Mantenimiento Correctivo tiene su mayor impacto aquí, ya que cualquier fallo mecánico o eléctrico en el cuadro se traduce en Tiempo de Parada (Downtime). El tiempo de paro está dictado en gran parte por el MTTR analizado en la lección anterior.
A = \frac{\text{Tiempo Planificado} - \text{Tiempo de Parada}}{\text{Tiempo Planificado}} \times 100
Ejemplo: Una embotelladora está planificada para operar 8 horas (480 minutos). Durante el turno, el relé térmico de la bomba principal dispara, requiriendo 48 minutos de reparación y rearme. El Tiempo Operativo Neto es de 432 minutos. La Disponibilidad se sitúa en 432 / 480 = 0.90 (90%).
2. Evaluación del Rendimiento y Calidad en Líneas de Producción
Incluso si el cuadro eléctrico está "en verde", fallas menores en los sensores inductivos o desgastes en los actuadores neumáticos (por ejemplo en celdas SMC FAS-200) pueden causar microparadas o forzar a los operarios a reducir la velocidad nominal de la máquina (ciclos más lentos para evitar atascos). Esto merma el Rendimiento (R).
R = \frac{\text{Producción Real}}{\text{Producción Teórica Máxima}} \times 100
Por otro lado, si la máquina arranca motores pero los temporizadores del PLC (TON) están mal calibrados debido a un borrado de EPROM, el proceso de sellado podría fallar, entregando producto defectuoso. Esto impacta el factor de Calidad (Q):
Q = \frac{\text{Producción Apta}}{\text{Producción Real Total}} \times 100

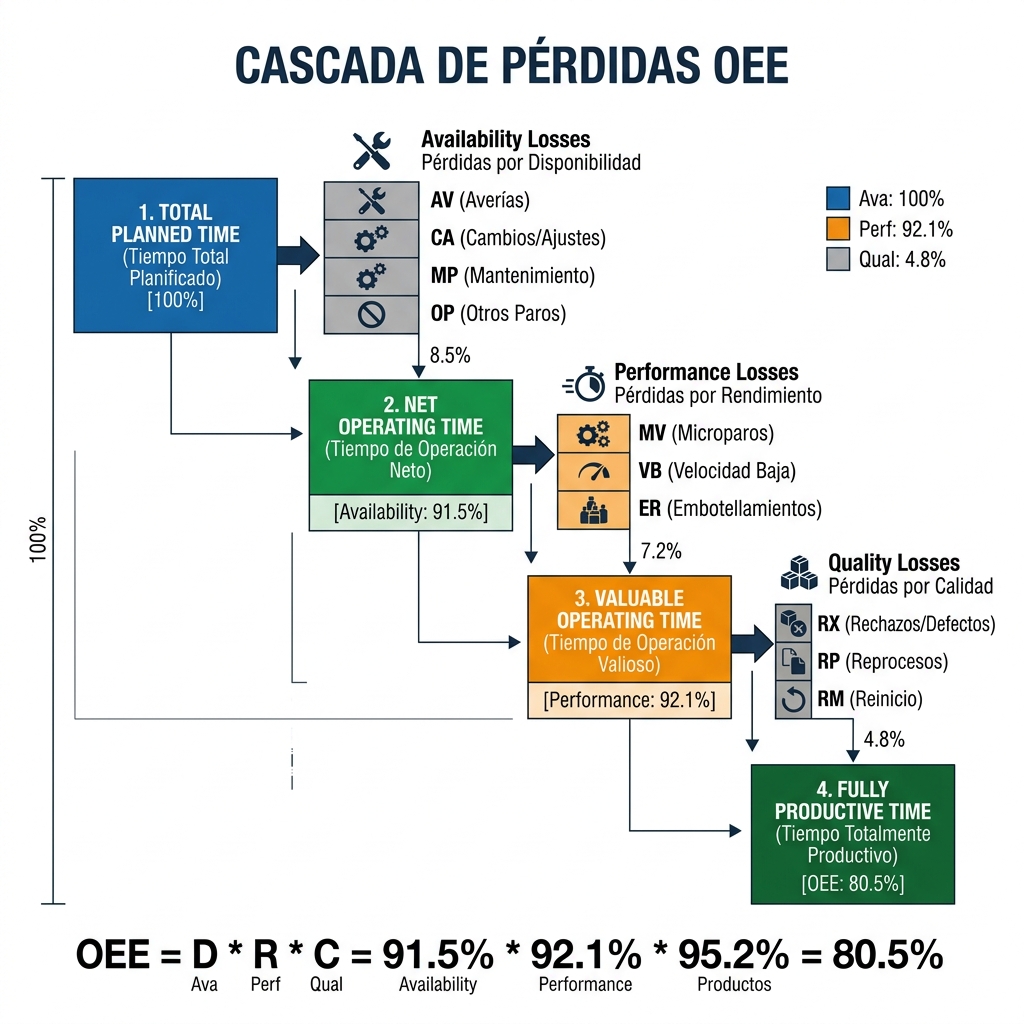

3. El Indicador OEE como Herramienta de Auditoría y Mejora del Mantenimiento
El OEE no es una herramienta de castigo para el departamento de producción, sino una brújula de ingeniería bajo la metodología TPM (Total Productive Maintenance). Se calcula multiplicando los tres factores:
\text{OEE} = \text{Disponibilidad} \times \text{Rendimiento} \times \text{Calidad}
En el mundo industrial, alcanzar un 100% de OEE es un mito teórico. El objetivo del Mantenimiento de Clase Mundial (World Class Manufacturing) es estabilizar las plantas en un 85% OEE o superior (ej. 90% × 95% × 99,5%). Valores inferiores al 65% denotan pérdidas crónicas graves, a menudo disfrazadas en la planta: los operarios perciben que están trabajando duro, pero el tiempo se desangra en rearmes de térmicos, limpieza de rodillos o reprocesado de piezas.

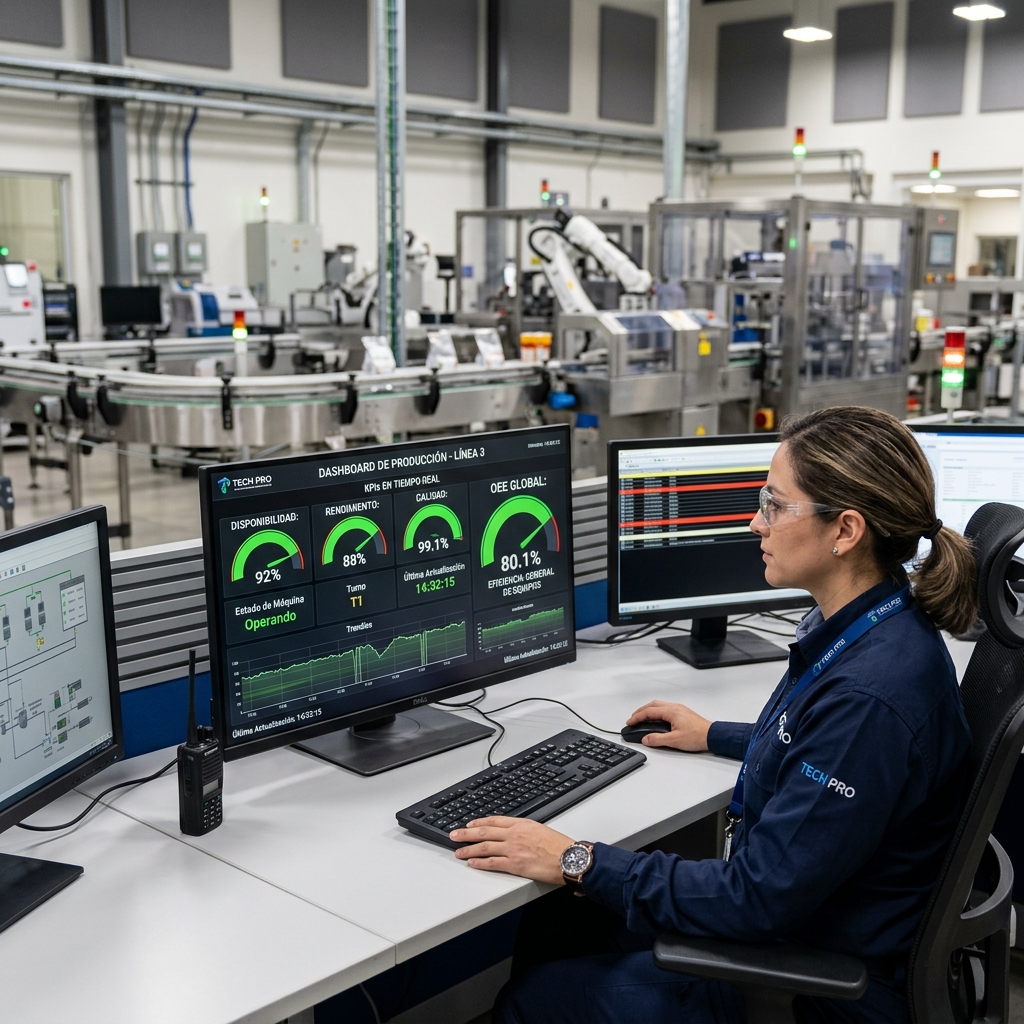

💻 Blindaje Matemático en SCADA (IEEE 754)
En los controladores locales y servidores web, los cálculos del OEE deben protegerse contra divisiones por cero o desbordamientos del estándar de coma flotante. La función JavaScript en el núcleo del SCADA impone barreras rígidas (Math.max(0, .)) garantizando que un fallo esporádico en un contador de piezas del PLC no devuelva un OEE del 150% o finityIn, falseando la auditoría técnica.
Accede al registro de Órdenes de Trabajo y comprueba cómo el exceso de paradas por fallos en los relés térmicos destruye el porcentaje de Disponibilidad, lastrando directamente el cálculo global del OEE.
