🎯 Objetivo de la Lección: Trazar la evolución histórica del control industrial desde las primeras lógicas cableadas por relés hasta la interconectividad ciberfísica de los modernos PLCs modulares que sustentan el Mantenimiento Predictivo 4.0.

1. La Evolución Tecnológica de la Automatización y el Control Industrial

La forma en la que diseñamos, cableamos y mantenemos un cuadro eléctrico no es fortuita; es el resultado de siglos de superación tecnológica orientada a reducir el Downtime y flexibilizar la producción. El mantenimiento industrial ha mutado desde el mecánico que engrasaba poleas hasta el ingeniero de software que depura bloques de función en TIA Portal. Entender este viaje a lo largo de las cuatro revoluciones industriales es vital para contextualizar el hardware de maniobra actual.

1. De la Mecanización a la Automatización Eléctrica Rígida

Todo comenzó con la Industria 1.0 (finales del siglo XVIII), impulsada por la termodinámica de la máquina de vapor. La energía mecánica se transmitía por ineficientes correas y ejes a través de toda la fábrica. La verdadera disrupción para los instaladores llegó con la Industria 2.0 (principios del siglo XX) gracias a la electrificación. La adopción de los motores de corriente alterna (el motor de inducción de Tesla) descentralizó la fuerza motriz, posibilitando la producción en masa de Henry Ford. El control se resolvía con Automatización Eléctrica Rígida (Lógica Cableada). Se usaban decenas de contactores y relés electromecánicos auxiliares que implementaban funciones AND y OR conectando físicamente sus contactos normalmente abiertos (NA) y cerrados (NC). Si el ingeniero quería modificar la maniobra, el técnico debía desenfundar el destornillador y recablear todo el armario.

Diagrama vectorial de línea de tiempo horizontal que ilustra las cuatro revoluciones industriales, desde la máquina de vapor hasta el IoT.

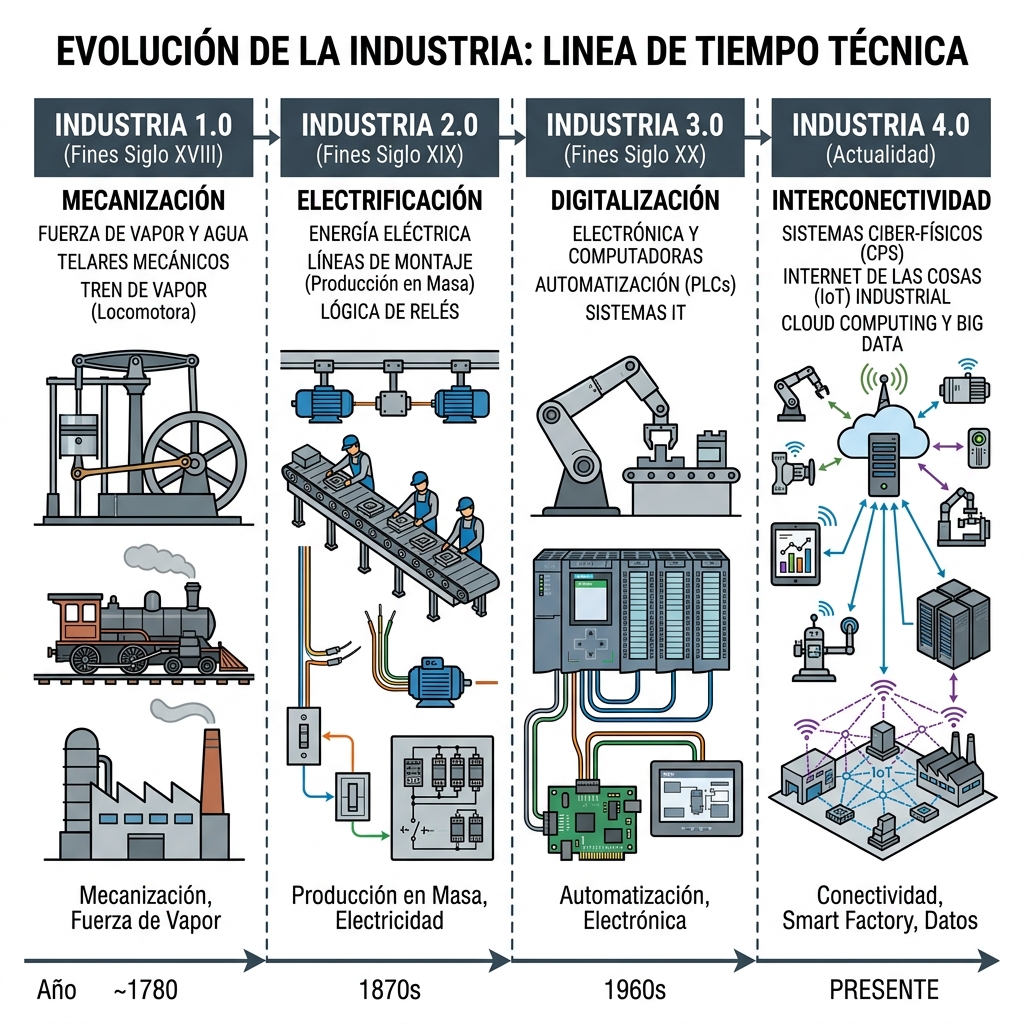

Figura 1: Eje cronológico de la automatización industrial (Industria 1.0 a 4.0), marcando la transición desde la lógica electromecánica hacia la inteligencia ciberfísica. Licencia: CC BY-SA 4.0

2. La Revolución Electrónica y la Era del PLC en Control Industrial

La Industria 3.0 (década de 1970) marcó el comienzo de la era digital y la computación. En 1968, la industria automotriz norteamericana (General Motors) demandaba una solución al infierno de recablear cientos de relés cada vez que cambiaban de modelo de coche. La respuesta fue el Autómata Programable (PLC). El PLC virtualizó el hardware: los miles de relés físicos, temporizadores neumáticos y contadores mecánicos fueron absorbidos por la memoria flash de un microprocesador. El cuadro eléctrico redujo drásticamente su tamaño, eliminando kilómetros de cable y averías por contactos sucios o bobinas quemadas. El operario de mantenimiento ya no buscaba un cable partido; enchufaba su ordenador al PLC y depuraba visualmente el diagrama de escalera (Ladder o Grafcet) en tiempo real.

Línea de ensamblaje industrial automatizada moderna en un entorno de Industria 4.0, mostrando un brazo robótico, sensores inteligentes y un técnico con una tableta.

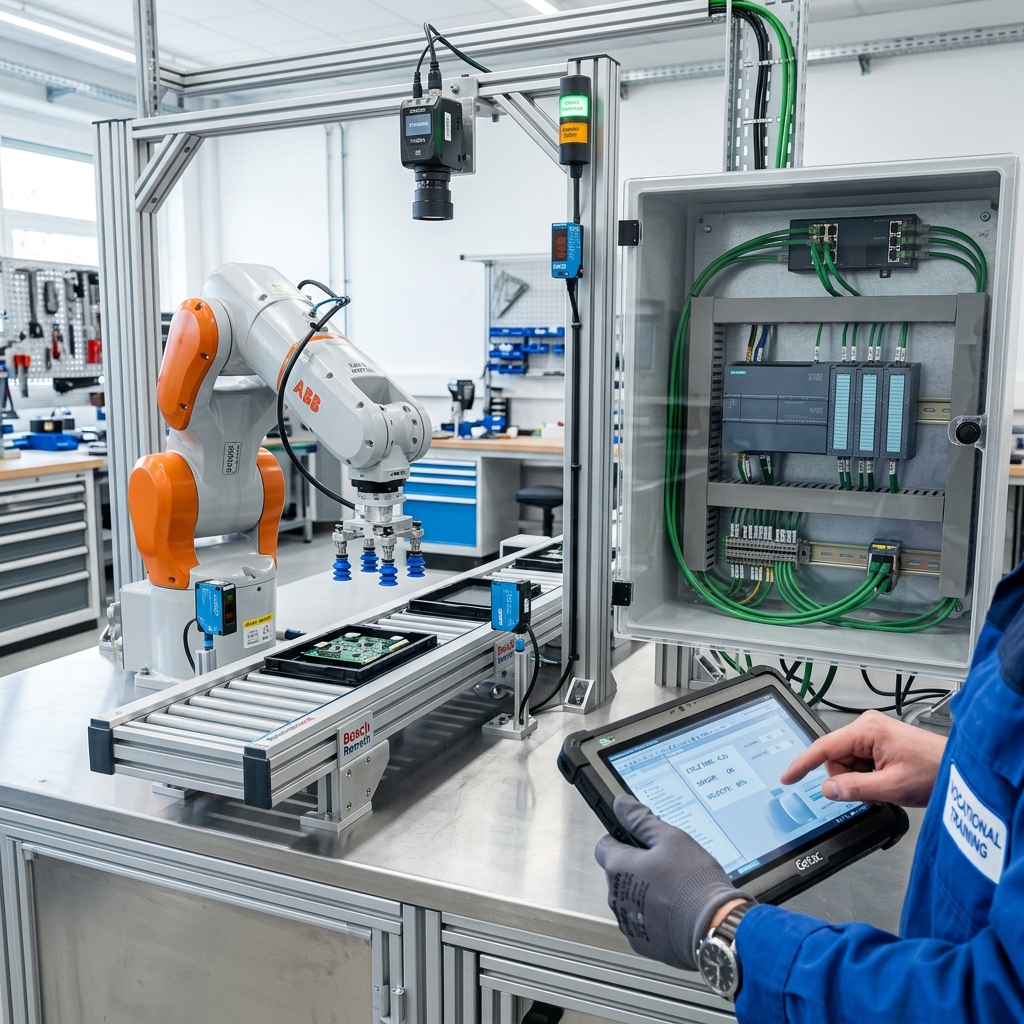

Figura 2: terfaz Hombre-Máquina en un entorno dedustria 4.0. Un técnico interacciona con un brazo robótico y parámetros de la red IoT a través de un terminal portátil, con el PLC y sus switches Ethernet al fondo.

3. La Digitalización Conectada, el ternet de las Cosas (IoT) y ladustria 4.0

No bastaba con programar la máquina; el siguiente reto era que las máquinas hablaran entre sí y con el mercado. La Industria 4.0 (actualidad) es el paradigma de los Sistemas Ciberfísicos y el ternet de las Cosasdustrial (IIoT). El PLC (como el Siemens S7-1200) ya no trabaja aislado; incorpora puertos Ethernet nativos y se comunica mediante protocolos de alto nivel (Modbus TCP/IP, PROFINET, OPC-UA). En este escenario, un contactor inteligente mide su propio desgaste de contactos y lo envía directamente a la nube. El sistema GMAO central procesa el Big Data, anticipa la falla (Mantenimiento Predictivo) y ordena automáticamente el recambio. El límite entre el mundo físico (motores, relés) y el mundo digital (gemelos digitales interactivos como autoSIM-200) ha desaparecido definitivamente.

🤖 HABLA CON LA IA: "Durante una reconversión de una línea de embotellado (de Industria 2.0 a 3.0), te piden eliminar un panel enorme que contiene 45 relés temporizadores electromecánicos y 120 relés auxiliares. El jefe de planta te pregunta por qué deberíais invertir en un único PLC de gama media si 'los relés de toda la vida funcionan bien'. ¿Cómo justificas económicamente este retrofit usando el concepto de MTBF?"

📖 Normativa: Eliminación de Puntos de Falla Físicos

La lógica cableada (Industria 2.0) es extremadamente frágil. Ciento sesenta y cinco relés físicos suponen cientos de muelles, contactos de plata susceptibles al arco, y miles de bornes atornillados que se aflojan con la vibración. La probabilidad de fallo (Tasa de Falla, \lambda) de todo el sistema es altísima, lo que desploma el MTBF (Mean Time Between Failures). Al instalar un PLC (Industria 3.0), virtualizamos esos 165 dispositivos mecánicos móviles en líneas de código estáticas dentro de un microprocesador de estado sólido sin desgaste mecánico. Se elimina de un plumazo el 90% del hardware propenso a averiarse, aumentando el MTBF de forma exponencial y garantizando una disponibilidad (OEE) superior para la fábrica.

🔬 Laboratorio Práctico de Gestión Activos y Audiovisual

El Mantenimiento 4.0 se basa en la integración. Busca material audiovisual sobre sensórica inteligente o dirígete al módulo GMAO del simulador para verificar cómo se parametrizan en red.

🎥 Buscar Vídeos sobre Mantenimiento 4.0 en YouTube
🔧 Abrir Módulo de Gestión GMAO en la Calculadora
📝 Autoevaluación Síncrona
1. ¿Qué tecnología clave marca la transición hacia la Industria 3.0?
  • La invención del Controlador Lógico Programable (PLC).
  • La adopción masiva del motor de inducción trifásico.
  • El desarrollo termodinámico de la máquina de vapor.
2. ¿Por qué la lógica programada redujo las averías frente a la lógica cableada?
  • Virtualiza miles de contactos físicos móviles en software estable.
  • Inyecta resina aislante en todos los bornes de tornillo del cuadro.
  • Funciona exclusivamente con tensiones nominales de 400 kV.
3. ¿Qué concepto define la filosofía central de la actual Industria 4.0?
  • La interconectividad total de sistemas ciberfísicos vía IoT.
  • El uso obligatorio de relés térmicos bimetálicos en cascada.
  • La descentralización exclusiva del taller de calderería.
