1. El Cuerpo del Informe Técnico: Índices y Secciones Estándar

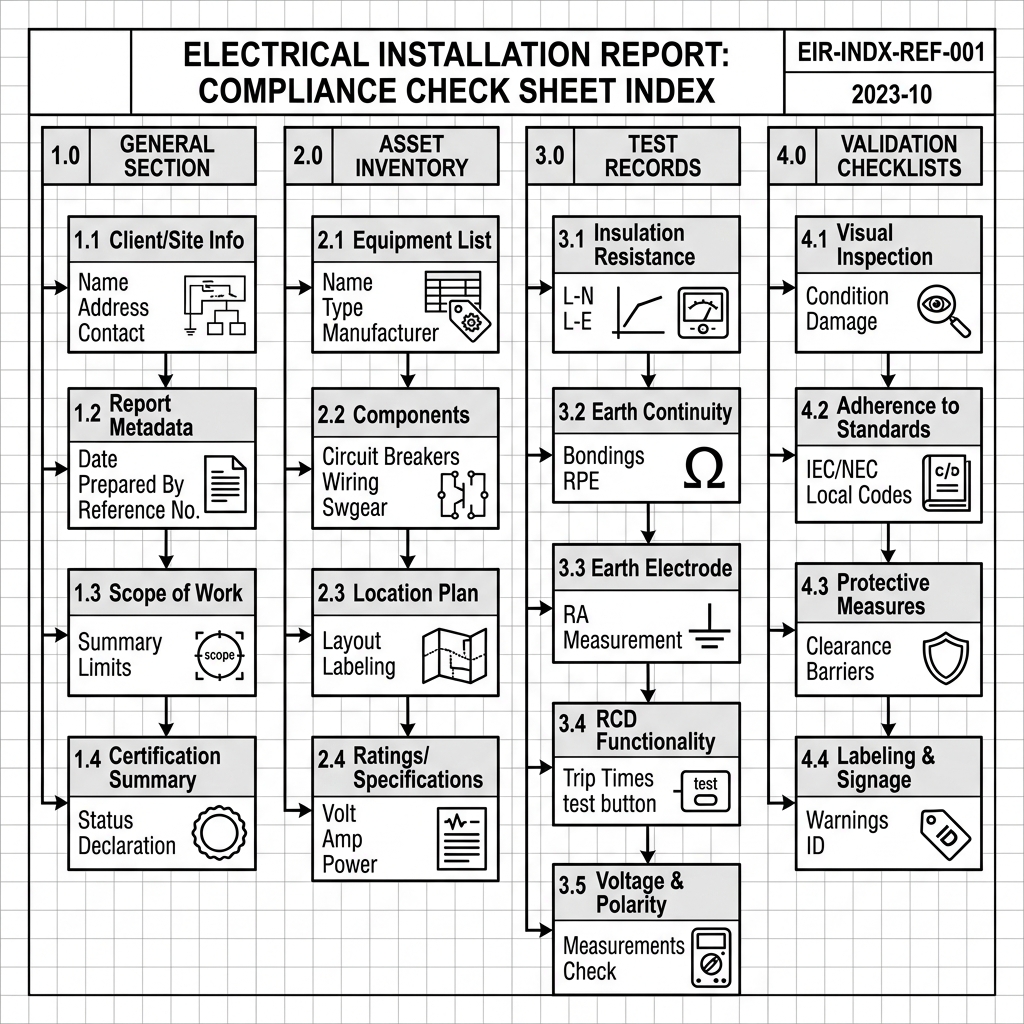

El informe técnico no es una redacción libre; es un documento estructurado que sigue un estándar de la industria (a menudo basado en las plantillas de la comunidad autónoma o normativas UNE correspondientes). Un informe desordenado, donde se mezclan los datos del cliente con las mediciones de los diferenciales, proyecta una imagen de falta de profesionalidad y, en caso de auditoría, será rechazado por el inspector del Organismo de Control Autorizado (OCA). Para garantizar la legibilidad y la indexación en el software GMAO, todo informe se divide en tres bloques graníticos y secuenciales.
1. Estructura General y Datos del Titular de la Instalación
La cabecera del informe es su Documento Nacional de Identidad. Aquí no hay espacio para la ambigüedad. Se debe registrar con exactitud: la razón social del titular de la instalación, el CIF, el emplazamiento exacto (incluyendo coordenadas GPS si es un bombeo aislado o un huerto solar) y el uso al que se destina (Pública Concurrencia, Quirófano, Nave Industrial). A continuación, se detallan los datos de la empresa instaladora/mantenedora, su número de registro industrial, y el nombre y número de carnet profesional del técnico firmante. Si la avería ha provocado un incendio, esta es la sección que la compañía de seguros leerá primero para verificar la cobertura de responsabilidad civil de los actores implicados.
2. Inventariado de Circuitos y Cuadros de Distribución
La segunda sección es la radiografía del activo. El técnico detalla el "paciente" que está diagnosticando. En esta parte del índice se enumeran los Cuadros Generales de Mando y Protección (CGMP) o cuadros secundarios intervenidos. Para cada uno, se debe especificar la potencia máxima admisible, la tensión nominal (ej. 400V en trifásica), el esquema de conexión a tierra utilizado (TT, TN-S, IT) y un listado de las protecciones cabeceras (Interruptor General, IGA, y diferenciales). Si el mantenimiento implicó sustituir cableado, se debe reflejar la nueva sección de la línea (ej. 3× 120 mm² XLPE) para que el informe sea el reflejo fiel y actualizado de la instalación física. Un inventario desactualizado puede provocar que, en el futuro, otro electricista calcule mal una caída de tensión.
3. Registro de Pruebas y Dictamen de Conformidad
Este es el núcleo duro del informe. Tras los datos y el inventario, se plasman los resultados empíricos de las comprobaciones. El índice reserva apartados específicos para: 1) Resistencia de Aislamiento (medida a 500 Vcc, exigiendo >1 MΩ). 2) Continuidad del conductor de protección (PE). 3) Medición de la resistencia de la pica de tierra (R_T). Finalmente, el informe concluye con el Dictamen, que puede ser de tres tipos: Favorable (todo cumple el REBT), Condicionado (existen defectos leves que deben subsanarse en un plazo) o Negativo (defectos graves o muy graves que implican el corte inmediato del suministro eléctrico). La firma del dictamen Favorable es un acto de alta responsabilidad profesional.
📖 Normativa: El Dictamen Negativo
La presión del cliente es irrelevante frente al riesgo de electrocución o incendio. El REBT (ITC-BT-19) exige un mínimo de 1 MΩ para instalaciones a 400V (o 0.5 MΩ en las antiguas). Un valor de0,25 MΩ indica una fuga de corriente franca y un aislamiento a punto de perforarse. El técnico TQA debe registrar el valor real, emitir un Dictamen Negativo por defecto grave/muy grave, negarse a firmar el alta de servicio y ordenar la desenergización preventiva hasta sustituir la línea deteriorada.
