🎯 Objetivo de la Lección: Dominar la metrología avanzada requerida por el Reglamento Electrotécnico para Baja Tensión (REBT) para certificar que, en caso de un defecto franco a tierra, las protecciones magnéticas y diferenciales dispararán en los tiempos reglamentarios antes de causar daño.

1. Verificación Metrológica de Protecciones según la ITC-BT-19 / 24

La simple existencia de un interruptor magnetotérmico o un diferencial en el cuadro eléctrico no es garantía de seguridad si la instalación no ha sido auditada metrológicamente. Con el tiempo, las piquetas de tierra se oxidan, los empalmes del conductor de protección (PE) se aflojan, y los diferenciales acumulan polvo en sus núcleos toroidales volviéndose "perezosos" o quedando trabados. El REBT, específicamente en sus instrucciones ITC-BT-19 (stalacionesteriores) e ITC-BT-24 (Protección contra Contactos Directos e Indirectos), exige que el instalador autorizado realice pruebas dinámicas reales sobre el circuito completo utilizando un equipo multifunción certificado. Estas pruebas no miden "voltaje", sino que simulan cortocircuitos controlados y fugas calibradas para observar la reacción temporal y amperimétrica de los dispositivos de corte, garantizando que el diseño teórico (selectividad) funciona en el mundo real.

1. Ensayos de Impedancia de Bucle de Defecto (Z_s) para Selectividad

En esquemas de conexión a tierra TN y TT, la protección contra contactos indirectos depende de que la corriente de defecto sea lo suficientemente alta para hacer saltar el disparo magnético del automático en menos de 0.4 segundos (o 5 segundos para circuitos de distribución). El bucle de defecto (Z_s) es la resistencia o impedancia total del recorrido cerrado que hace la corriente de falla: sale del transformador de la compañía, recorre la fase (L), pasa por el cortocircuito en el chasis del motor averiado, y vuelve al transformador a través del conductor de protección (PE) y la tierra. El medidor multifunción inyecta una gran corriente de prueba durante escasos milisegundos y calcula este valor Z_s en ohmios, estimando la Corriente de Cortocircuito Presunta (I_cc). Si calculamos que I_cc = U_0 / Z_s, y este valor resulta inferior al umbral magnético del disyuntor (I_m), el interruptor actuará únicamente por calentamiento térmico, tardando minutos en disparar y quemando la instalación. En tal caso, el técnico debe reducir la impedancia (Z_s) aumentando la sección de los cables, mejorando la toma de tierra, o sustituyendo la protección por una curva más sensible (ej. de Curva C a Curva B).

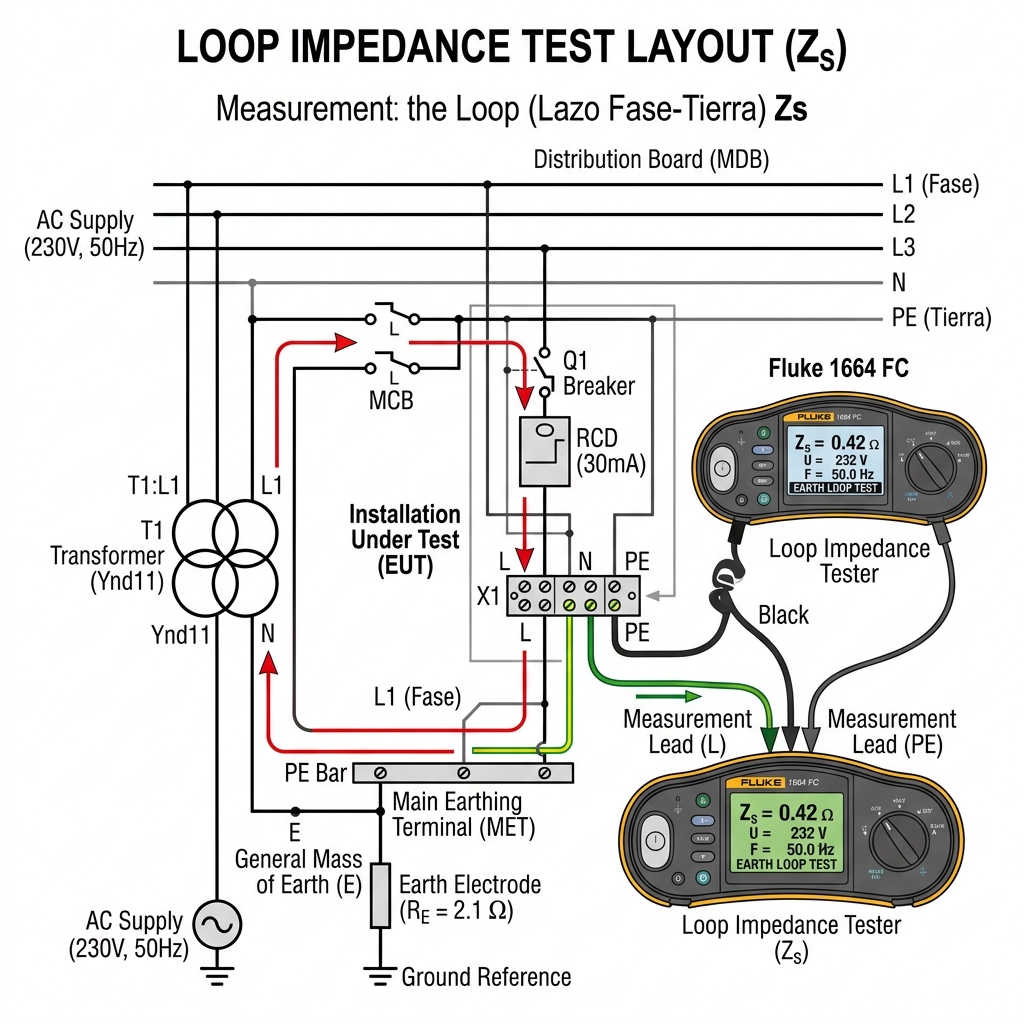

Diagrama de lazo de tierra para medición de impedancia con megóhmetro y comprobación de lazo de protección
Figura 1: Diagrama de lazo de tierra para medición de impedancia con megóhmetro y comprobación de lazo de protección. Licencia: CC BY-SA 4.0

2. Comprobación y Curvas de Disparo de Interruptores Diferenciales (RCD)

El interruptor diferencial (RCD) salva vidas al detectar fugas de corriente (desequilibrio entre la fase de ida y el neutro de retorno) que se están yendo por el cuerpo humano hacia la tierra. A nivel normativo, no basta con pulsar el botón "Test" (T) mensual. El equipo multifunción debe conectarse a un enchufe final y realizar un "ensayo en rampa" inyectando corrientes progresivas. Primero se prueba al 50% de la sensibilidad nominal (0.5 · I_Δ n, ej. 15 mA para un diferencial de 30 mA), donde el aparato NO debe disparar (garantizando que no habrá cortes intempestivos por pequeñas fugas naturales de filtros capacitivos). A continuación se prueba al 100% (I_Δ n, ej. 30 mA), debiendo disparar en un tiempo ≤ 300 ms. Finalmente, para emular un contacto directo severo, se inyecta 5 · I_Δ n (150 mA), donde el tiempo de desconexión debe ser extremadamente rápido, típicamente ≤ 40 ms. Cualquier diferencial mecánico que no cumpla esta envolvente de tiempos es dictaminado como obsoleto o averiado, debiendo ser destruido y sustituido inmediatamente.

3. Medición de Continuidad de Masas y Conductor de Protección (PE)

Para que la corriente de defecto pueda viajar libremente hacia la tierra y accionar las protecciones, la "autopista" de retorno (el cable verde-amarillo o PE) no puede tener interrupciones. Un cable PE seccionado anula completamente la seguridad de toda la nave, ya que dejará las carcasas metálicas energizadas a 230 V sin que salte el diferencial. La verificación requiere medir la Continuidad utilizando una fuente capaz de suministrar, en vacío, de 4 a 24 V CC o CA y una corriente mínima de cortocircuito de 200 mA. El técnico conecta un polo a la pletina principal de tierra del cuadro, desenrolla un cable explorador largo, y toca individualmente todas las carcasas de los motores y farolas. El medidor debe registrar un valor resistivo muy bajo, cercano a 1 Ω o 2 Ω. Una resistencia alta (50 Ω) indica herrajes oxidados, conexiones flojas o que alguien ha utilizado la tubería de agua como retorno de masa, lo cual está tajantemente prohibido por el Reglamento Electrotécnico.

🤖 HABLA CON LA IA: "Realizas un ensayo de impedancia de bucle (Zs) en un motor distante y obtienes un valor muy alto que genera una Icc presunta de solo 80A. El motor está protegido por un magnetotérmico Curva C de 16A (disparo magnético entre 5 y 10, es decir, 80A-160A). ¿Es segura la instalación en caso de un cortocircuito franco a chapa? Argumenta la solución técnica."

📖 Normativa: Guía Técnica de Aplicación de la ITC-BT-24

La guía técnica establece que para garantizar el disparo instantáneo, la corriente de defecto presunta (I_a) debe ser superior a la corriente de funcionamiento magnético del dispositivo de protección en un tiempo de desconexión especificado (por ejemplo, 0.4s), garantizando la protección contra contactos indirectos.

🔬 Laboratorio Práctico de Diagnóstico

Abre el simulador de Organismos de Control Autorizado para certificar que las curvas y tiempos de disparo RCD de tu instalación cumplen la normativa antes de su entrega.

🛡️ Abrir Módulo de Inspección OCA en la Calculadora
📝 Autoevaluación Síncrona
1. ¿Qué se busca al medir la Impedancia de Bucle de Defecto (Z_s)?
  • Garantizar que la falla dispare el automático inmediatamente.
  • Reducir drásticamente la factura de consumo de energía pura.
  • Asegurar un voltaje constante para los equipos electrónicos.
2. En un ensayo a rac{1{2· I_Δ n (50% de sensibilidad), ¿qué debe hacer el diferencial?
  • Permanecer cerrado para evitar cortes intempestivos naturales.
  • Disparar inmediatamente en menos de veinte milisegundos.
  • Invertir automáticamente la polaridad de las fases vivas.
3. ¿A qué se debe inyectar para medir la continuidad del cable PE?
  • Una corriente de 200 mA entre el origen y las masas.
  • Cinco mil voltios continuos entre la fase uno y fase dos.
  • Un pulso ultrasónico paralelo sobre la pantalla de malla.
