🎯 Objetivo de la Lección: Evaluar las patologías internas de los receptores electromagnéticos, utilizando instrumentación avanzada como el megóhmetro para diagnosticar el envejecimiento del barniz dieléctrico, y correlacionando defectos mecánicos con incrementos anómalos de intensidad.

1. Fallas Mecánicas y Eléctricas Comunes en Motores e Implicaciones de Red

Los receptores industriales (mayoritariamente motores asíncronos trifásicos y monofásicos) son los actuadores finales que transforman la energía eléctrica en trabajo mecánico útil. Debido a que operan en ambientes hostiles sometidos a vibración continua, picos de arranque, calor y polvo, son el componente de la instalación eléctrica que sufre mayor tasa de mortalidad. Una avería interna en un motor de gran calibre no solo detiene la línea de producción, sino que repercute "aguas arriba" hacia el cuadro de distribución, desequilibrando la red y provocando el disparo abrupto de magnetotérmicos y relés de sobrecarga. El diagnóstico temprano de estas averías diferencia al operario básico (que se limita a rearmar el térmico) del técnico especialista (que investiga por qué saltó en primer lugar).

1. Derivaciones a Masa en Devanados de Estator y Sobrecarga por Desequilibrio

El interior del estator de un motor está formado por kilómetros de hilo de cobre esmaltado, recubierto por una finísima capa de barniz dieléctrico. Con los años, los choques térmicos continuos cuartean este barniz, permitiendo que el cobre toque la chapa magnética (el chasis del motor). Esta fuga de corriente es lo que conocemos como Derivación a Masa. Cuando esto ocurre, el interruptor diferencial de la instalación saltará inmediatamente. Para certificar esta avería, un multímetro ordinario no sirve (sus 9V de batería no tienen fuerza para atravesar la resistencia del aire). El técnico debe utilizar un Megóhmetro (Medidor de Aislamiento). Inyectando voltajes continuos de prueba de 500V o 1000V entre los bornes (U1, V1, W1) y la carcasa de tierra, el instrumento medirá la resistencia en Megaohmios (MΩ). Si el valor cae por debajo de 1 MΩ (o el límite normativo de 0.5 MΩ), el bobinado se declara peritado y el motor debe ser rebobinado o desechado. Otra falla invisible es el Cortocircuito entre espiras de una misma fase, el cual reduce la impedancia de una bobina. Esto provoca un severo desequilibrio asimétrico de corrientes entre L1, L2 y L3, generando un sobrecalentamiento interno masivo sin que el motor esté siquiera conectado a la carga mecánica.

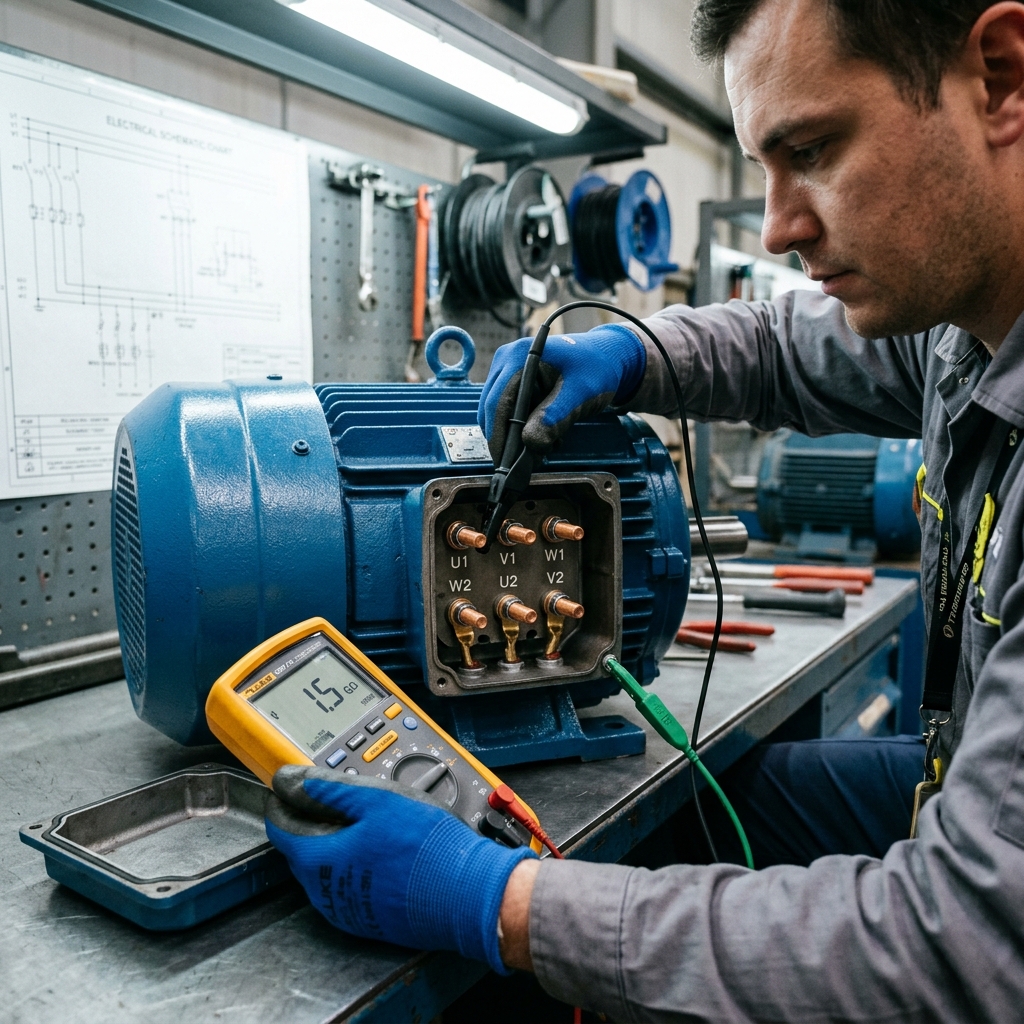

Comprobación con megóhmetro de resistencia de aislamiento de bobinados de un motor asíncrono
Figura 1: Comprobación con megóhmetro de resistencia de aislamiento de bobinados de un motor asíncrono. Licencia: CC BY-SA 4.0

2. Desgaste de Rodamientos, Vibraciones y Aumento de la Corriente Absorbida

Paradójicamente, la avería "eléctrica" más frecuente en un motor tiene un origen puramente mecánico. Los rodamientos de bolas o rodillos ubicados en los escudos delantero y trasero soportan el eje del rotor. Por falta de engrase, contaminación por polvo o exceso de tensión en las correas de transmisión, las pistas de los rodamientos se pican y gripotean. Eléctricamente, esto se traduce en que al motor le cuesta muchísimo más esfuerzo físico girar (el par resistente de la carga aumenta drásticamente). El estator, intentando mantener la velocidad síncrona dictada por la frecuencia de 50Hz, demandará inmediatamente una corriente (Amperios) muy superior a su tensidad Nominal () indicada en la placa de características. Esta sobrecorriente permanente (por ejemplo, absorber 18A en lugar de los 12A nominales) saturará térmicamente la curva del Relé Térmico de protección, el cual disparará cortando la maniobra. Un técnico inexperto subirá el ajuste del dial del relé a 20A para "que no salte", cometiendo una negligencia gravísima que terminará calcinando los bobinados del motor en pocas horas.

3. Fallos en Condensadores de Arranque de Motores Monofásicos

A diferencia de la red trifásica, que posee un campo magnético giratorio natural, la red monofásica (230V) genera un campo magnético pulsante rectilíneo que es incapaz de iniciar el giro de un rotor en reposo. Para resolver esto, los motores monofásicos de bombas, compresores pequeños y ventiladores emplean un devanado auxiliar en serie con un Condensador de Arranque, el cual desfasa la corriente 90 grados eléctricos creando un "falso campo bifásico" de empuje. El condensador electrolítico es un componente consumible; con el tiempo y el calor, su electrolito dieléctrico interno se seca o perfora, reduciendo su capacidad (Microfaradios, µF) drásticamente. El síntoma clásico de esta avería es inconfundible: al energizar la máquina, el motor no gira, pero emite un fuerte "zumbido electromagnético" estático. Si el operario le da un fuerte empujón manual al eje (arranque inercial), el motor comenzará a girar y trabajará normalmente. Para diagnosticar esto, el técnico debe desconectar el condensador, descargarlo cortocircuitando sus patas, y medirlo con un capacímetro para contrastar su lectura con la de su etiqueta.

🤖 HABLA CON LA IA: "Simula la prueba de aislamiento de un motor de 15kW sumergido. Si mides entre la fase U1 y la carcasa (PE) y el megóhmetro inyectando 500V CC arroja una lectura de 0.02 Megaohmios, ¿qué dictamen técnico emites?"

📖 Normativa: Límites de Aislamiento (UNE-EN 60034-1)

La norma que rige las máquinas eléctricas rotativas dictamina que la resistencia de aislamiento mínima aceptable en motores de baja tensión operando a temperatura de régimen no debe ser inferior a 1 Megaohmio (> 11 MΩ), considerándose peligro inminente de cortocircuito a masa cualquier valor inferior.

🔬 Laboratorio Práctico de Diagnóstico

Parametriza el relé térmico y evalúa el comportamiento de disparo frente a sobrecargas persistentes por desgaste de rodamientos.

⚙️ Abrir Módulo de Motores en la Calculadora
📝 Autoevaluación Síncrona
1. ¿Con qué aparato se mide el barniz de los devanados?
  • Con un megóhmetro inyectando quinientos voltios directos.
  • Mediante un osciloscopio analizando espectro de ruido.
  • Usando un capacímetro en la escala microfaradios.
2. ¿Qué ocurre eléctricamente si los rodamientos se gripan?
  • El motor absorberá mucha más corriente nominal fijada.
  • La fase tres reducirá drásticamente su voltaje eficaz.
  • El disyuntor principal bajará la tensión de entrada.
3. ¿Qué síntoma indica un condensador de arranque seco?
  • Fuerte zumbido pero el eje permanece estático trabado.
  • Giro incontrolado superando las revoluciones síncronas mecánicas.
  • Lectura de infinito en todos los bornes trifásicos.
