1.2.3. Herramientas de Test y Depuración (Debug)

1. Quirófano Lógico: Depuración Quirúrgica del Software (Debug)

1. El Búfer de Diagnóstico (Diagnostic Buffer) del Autómata

Cuando un autómata programable se precipita repentinamente al temido modo STOP, paralizando una línea de producción entera e incurriendo en pérdidas de miles de euros por minuto, el pánico se apodera de la planta. En este escenario apocalíptico, la primera herramienta a la que debe acudir instintivamente un ingeniero TQA es el Búfer de Diagnóstico (Diagnostic Buffer). Esta memoria circular, persistente incluso ante cortes totales de energía, actúa como la "caja negra" inborrable de un avión comercial. No registra qué variables están activadas, sino que audita implacablemente eventos del sistema operativo interno del PLC. Si una tarjeta de salidas periférica sufre un cortocircuito violento, si el programa de usuario invoca a un Bloque de Función que no ha sido descargado físicamente en la memoria Flash, o si el temible temporizador perro guardián (Watchdog) estrangula el ciclo de scan porque una rutina matemática ha entrado en un bucle infinito `WHILE`, el Búfer de Diagnóstico lo estampa forensemente con una marca de tiempo (Timestamp) precisa al milisegundo. Leer e interpretar estos códigos hexadecimales de error no es una sugerencia optativa, es el paso inicial innegociable antes de alterar ciegas líneas de código en un desesperado intento de ensayo y error industrial.

2. Referencias Cruzadas (Cross References) y Navegación Forense

Imagina heredar un inmenso programa de 50.000 líneas de código (Spaghetti Code) escrito por un programador anónimo hace una década, y tener que descubrir urgentemente por qué la `Bomba_Agua_Q4.0` se detiene sin motivo aparente. Bucear segmento a segmento leyendo lógicamente el programa llevaría semanas. La herramienta de Referencias Cruzadas (Cross References) es el GPS definitivo en esta jungla. Al hacer clic derecho sobre la variable de la bomba, el compilador despliega instantáneamente una lista exhaustiva mostrando en qué exactos segmentos (Network) de qué Bloques (OB, FC, FB) esa variable es escrita (W - Write) o leída (R - Read). Esta disección forense revela, por ejemplo, que además de la lógica principal evidente en el OB1, existe una siniestra e invisible subrutina de alarmas oculta en el FC99 que fuerza el reseteo (Reset) de la bomba bajo ciertas condiciones esotéricas de sobrepresión. Dominar las Referencias Cruzadas separa al simple electricista que recablea a ciegas, del auténtico integrador de sistemas capaz de desmantelar y auditar arquitecturas de software formidables en cuestión de minutos exactos.

3. Depuración Paso a Paso y Bloques de Organización de Error (OBs de Interrupción)

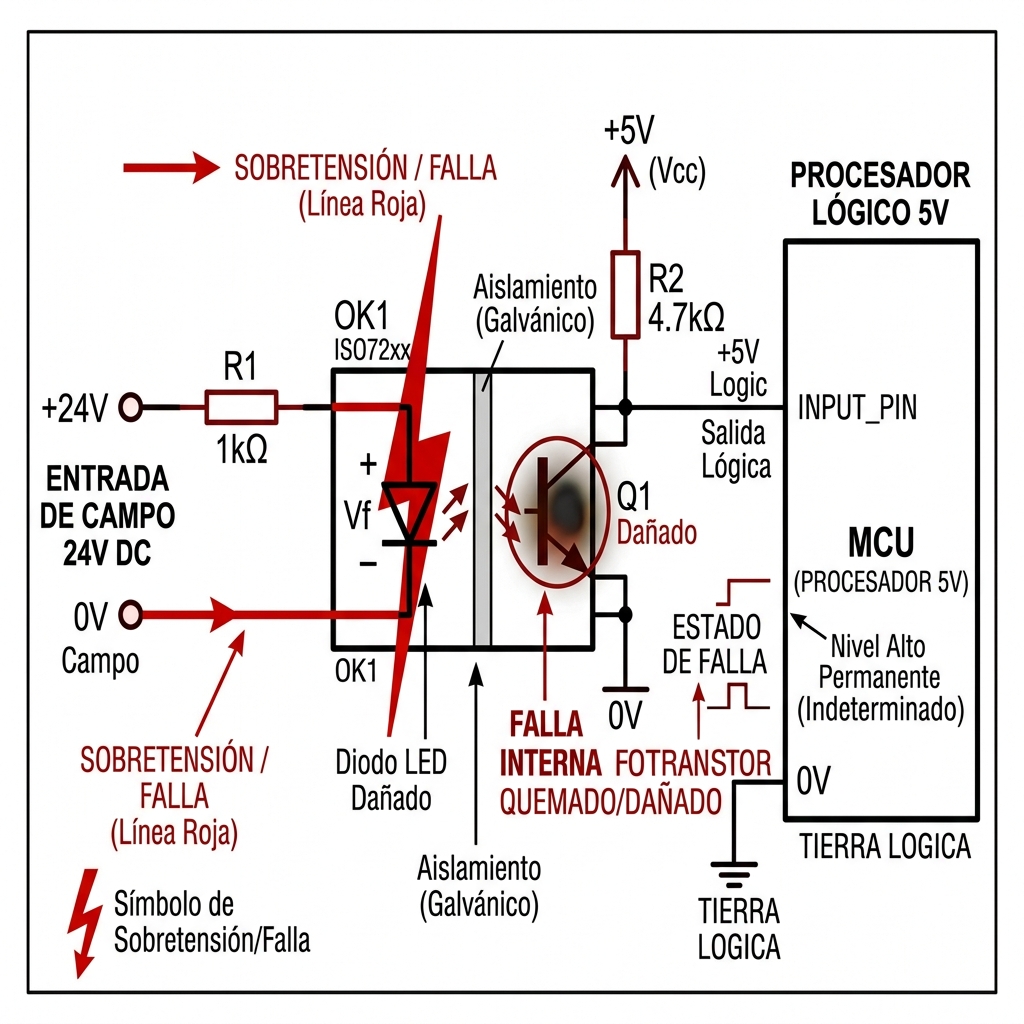

La caza de errores matemáticos sutiles, como el desbordamiento silencioso (Overflow) de una variable de 16 bits que al llegar a 32767 se vuelve absurdamente negativa, requiere congelar el tiempo. Aunque detener el procesador maestro (OB1) es tabú, en rutinas aisladas de Texto Estructurado (SCL) el programador puede insertar Puntos de Parada (Breakpoints), obligando al PLC a pausar su frenética carrera justo antes de ejecutar la peligrosa ecuación. El ingeniero pulsa "Siguiente Paso" e inspecciona cómo los registros internos mutan línea a línea. Paralelamente, para evitar paradas catastróficas del sistema completo ante fallos periféricos menores, la arquitectura Siemens provee Bloques de Organización de Error (ej: OB82 o OB121). Si una sonda analógica pierde su cable físico, el PLC normalmente entraría en STOP instantáneo para evitar procesar basura matemática. Sin embargo, si el programador ha inyectado un OB82 (Error de Periferia) en el PLC, aunque esté completamente vacío de código, la CPU no se detendrá; delegará el evento de error en ese bloque, encenderá un LED rojo de fallo (SF - System Fault), pero mantendrá el resto de la colosal fábrica bombeando producto ininterrumpidamente sin detenerse.
