1. Instalación Física, Montaje y Conexionado del PLC en Cuadro
1. Montaje Mecánico sobre Carril DIN y Distancias de Disipación Térmica
La inserción de un autómata programable en las entrañas de un armario de control no es un mero acto de atornillar plástico sobre metal, sino un ejercicio crítico de termodinámica aplicada. Los procesadores modernos y las densas tarjetas de salida a transistor (Solid State) emiten una cantidad nada despreciable de calor por efecto Joule durante su frenética operación. Por tanto, el fabricante prohíbe taxativamente adosar el autómata directamente contra las canaletas ranuradas o el techo del envolvente metálico. Es imperativo respetar unas Zonas de Exclusión o Distancias de Disipación Libres (habitualmente de 30 a 50 milímetros por encima y por debajo del rack) para permitir el flujo aerodinámico por convección natural del aire. El aire frío penetra por las rejillas inferiores del rack, roba calorías a los disipadores de aluminio internos, y escapa ascendiendo hacia los potentes ventiladores extractores del techo del cuadro. Si un técnico inexperto estrangula estas vías respiratorias apelotonando gruesas mangueras de cables contra las rejillas del autómata, la temperatura del silicio escalará dramáticamente. A los 60°C ambientales, el PLC no se detendrá dócilmente; experimentará una Deriva Térmica, corrompiendo aleatoriamente operaciones matemáticas y provocando paradas fantasmas de la máquina que volverán loco al departamento de mantenimiento. El anclaje físico, en autómatas de pequeño y medio formato, se confía al omnipresente carril DIN asimétrico de 35mm, asegurando la CPU mediante robustas presillas retráctiles accionadas a resorte.
2. Conexionado Eléctrico de Alimentación y Líneas de Señal
La regla sagrada e inquebrantable en el cableado de cuadros industriales que alojan autómatas es la Segregación Absoluta de Potenciales. Las normativas de Compatibilidad Electromagnética (CEM) dictaminan que las feroces líneas de alimentación de potencia trifásica a 400V (ruidosas y plagadas de picos inductivos de los contactores) y los sutiles cables de mando de 24V CC que alimentan al PLC jamás deben compartir el mismo habitáculo físico. Si se permite que una manguera de potencia de un variador de frecuencia discurra paralela a un delicado cable de señal analógica (0-10V) de un sensor de nivel durante un largo tramo dentro de una canaleta común, el campo magnético pulsante inducirá mortales tensiones parásitas capacitivas en el hilo de control. La CPU del autómata leerá estas fluctuaciones como datos reales, desencadenando catastróficas aperturas erráticas de válvulas o activando falsas alarmas de sobrepresión (Ruido EMI). Para mitigar este veneno invisible, los ingenieros trazan canaletas grises exclusivas y aisladas para la maniobra y redes de comunicación (Profinet/Ethernet), obligando además a que los cruces inevitables entre líneas de fuerza y señal se realicen siempre formando ángulos ortogonales perfectos de 90 grados, minimizando así la letal sección de acoplamiento inductivo magnético.

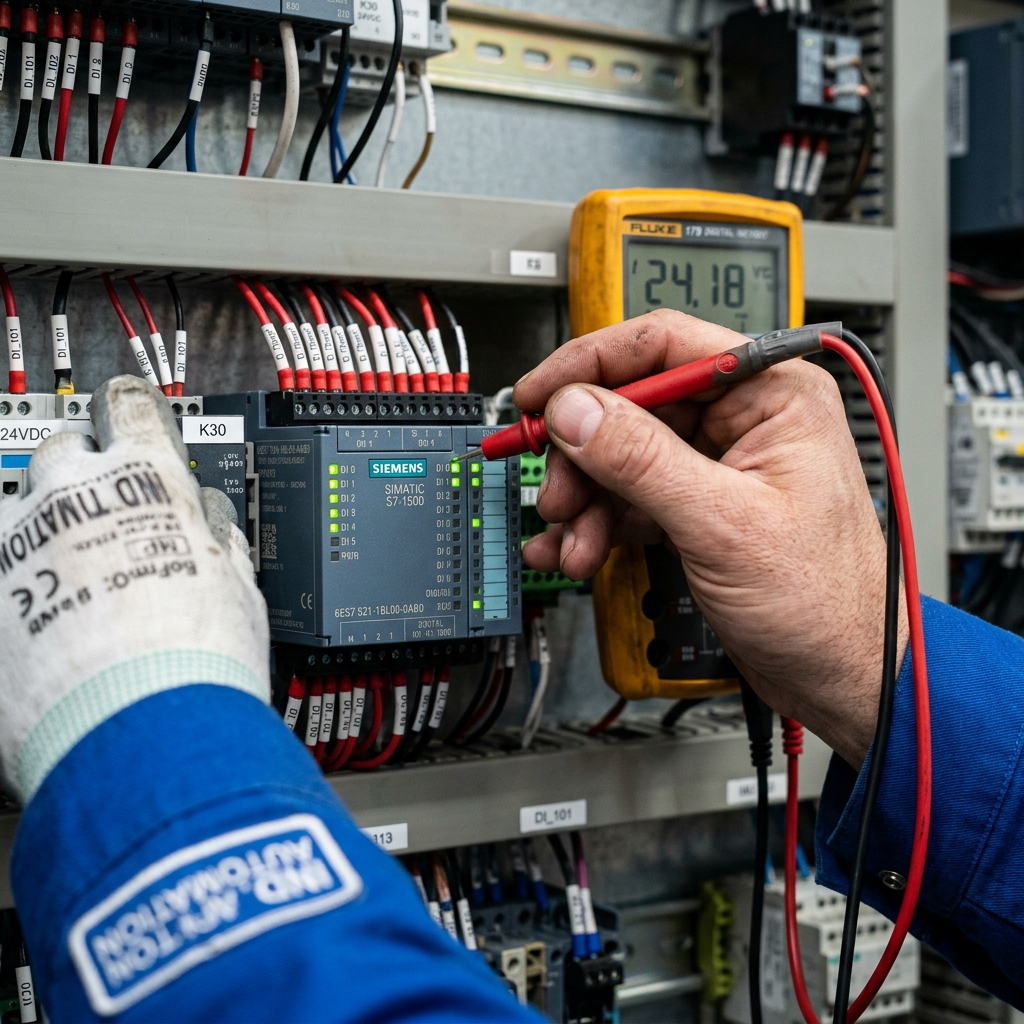

3. Conexión de Módulos de Expansión y Bus de Fondo (Backplane)
A medida que la automatización de la planta crece y muta, el autómata debe expandir su alcance táctil, adquiriendo nuevos ojos y manos cibernéticos. Este ensanchamiento se logra acoplando lateralmente Módulos de Expansión de E/S (Input/Output). Sin embargo, esta unión no es un simple lego de plástico; exige una conexión galvánica ultrarrápida y precisa mediante el Bus de Fondo (Backplane). En autómatas compactos (como S7-1200), la conexión se efectúa mediante frágiles peines o cintas planas doradas que se deslizan mecánicamente entre los módulos, requiriendo un cuidado quirúrgico para no doblar sus microscópicos pines de datos de 3.3V. En sistemas de gama alta (S7-1500), el Backplane es un chasis activo inteligente montado en el raíl, donde los módulos se insertan frontalmente (Hot Swapping). Una vez ensamblado físicamente, el drama no termina: la CPU no reconoce por arte de magia al nuevo huésped. El técnico debe abrir su portátil, sumergirse en la Vista Topológica (Hardware Configuration) del TIA Portal, arrastrar el módulo exacto desde el catálogo virtual y asignarle un rango de direccionamiento (por ejemplo, Byte de Entradas del 10 al 11). Solo tras esta rigurosa compilación y descarga del hardware, la CPU abrazará al nuevo módulo y comenzará a interrogarlo frenéticamente cada milisegundo durante el ciclo de scan.
