2.4. Normativa y representación

La normativa aplicable a las instalaciones eléctricas de baja tensión en España y Europa constituye el marco legal y técnico que asegura la protección de las personas, los animales y los bienes materiales frente a los riesgos eléctricos. En el territorio nacional, el documento fundamental es el Reglamento Electrotécnico para Baja Tensión (REBT), aprobado por el Real Decreto 842/2002. Este reglamento establece de forma precisa los requisitos de seguridad técnica que deben cumplir las instalaciones eléctricas conectadas a una red de distribución o de generación propia cuya tensión nominal no exceda de 1000 V en corriente alterna o 1500 V en corriente continua. El REBT no solo define las exigencias de seguridad, sino que también establece las pautas para la tramitación administrativa, el diseño, la ejecución, la verificación y el mantenimiento de las instalaciones a lo largo de su vida útil.

El Reglamento Electrotécnico para Baja Tensión (REBT) se acompaña de una serie de Instrucciones Técnicas Complementarias (ITC), las cuales desarrollan los requisitos técnicos específicos para cada tipo de instalación. Entre estas, destaca la ITC-BT-04, que regula la documentación técnica y la puesta en servicio de las instalaciones. Esta instrucción es crucial porque establece las fronteras que determinan cuándo una instalación requiere de un Proyecto Técnico redactado y firmado por un técnico titulado competente (como un ingeniero o ingeniero técnico) y cuándo es suficiente con una Memoria Técnica de Diseño (MTD), la cual puede ser redactada y suscrita por un instalador electricista autorizado. La clasificación depende fundamentalmente del uso al que se destina la instalación, de su potencia instalada y del nivel de riesgo asociado, como en los locales de pública concurrencia o aquellos con riesgo de incendio o explosión.

Independientemente de si la instalación requiere de Proyecto o de Memoria Técnica de Diseño, el esquema eléctrico constituye una pieza fundamental de la documentación. Un esquema eléctrico no es otra cosa que la representación gráfica de un circuito o de una instalación eléctrica completa. Su objetivo principal es mostrar las relaciones entre los distintos elementos y componentes que conforman el sistema, así como su conexión funcional. En este sentido, la representación debe ser inequívoca, clara y normalizada, de manera que cualquier profesional cualificado, en cualquier parte del país o de Europa, pueda comprender con exactitud la configuración del circuito, proceder a su montaje, realizar las tareas de mantenimiento necesarias o detectar averías en caso de fallos en el sistema eléctrico.

Para garantizar la estandarización y la legibilidad universal de los planos y esquemas eléctricos, se emplea una simbología normalizada. A nivel europeo e internacional, la norma de referencia es la UNE-EN 60617, que a su vez se deriva de la norma internacional IEC 617. Esta normativa compila todos los símbolos gráficos permitidos para la elaboración de diagramas y esquemas eléctricos, abarcando desde los elementos más básicos como conductores, resistencias y condensadores, hasta los sistemas más complejos como interruptores automáticos, relés de protección, motores, transformadores y componentes electrónicos. El uso estricto de la norma UNE-EN 60617 evita interpretaciones ambiguas y es un requisito imprescindible tanto en los Proyectos Técnicos como en las Memorias Técnicas de Diseño exigidas por el REBT para la legalización de instalaciones eléctricas.

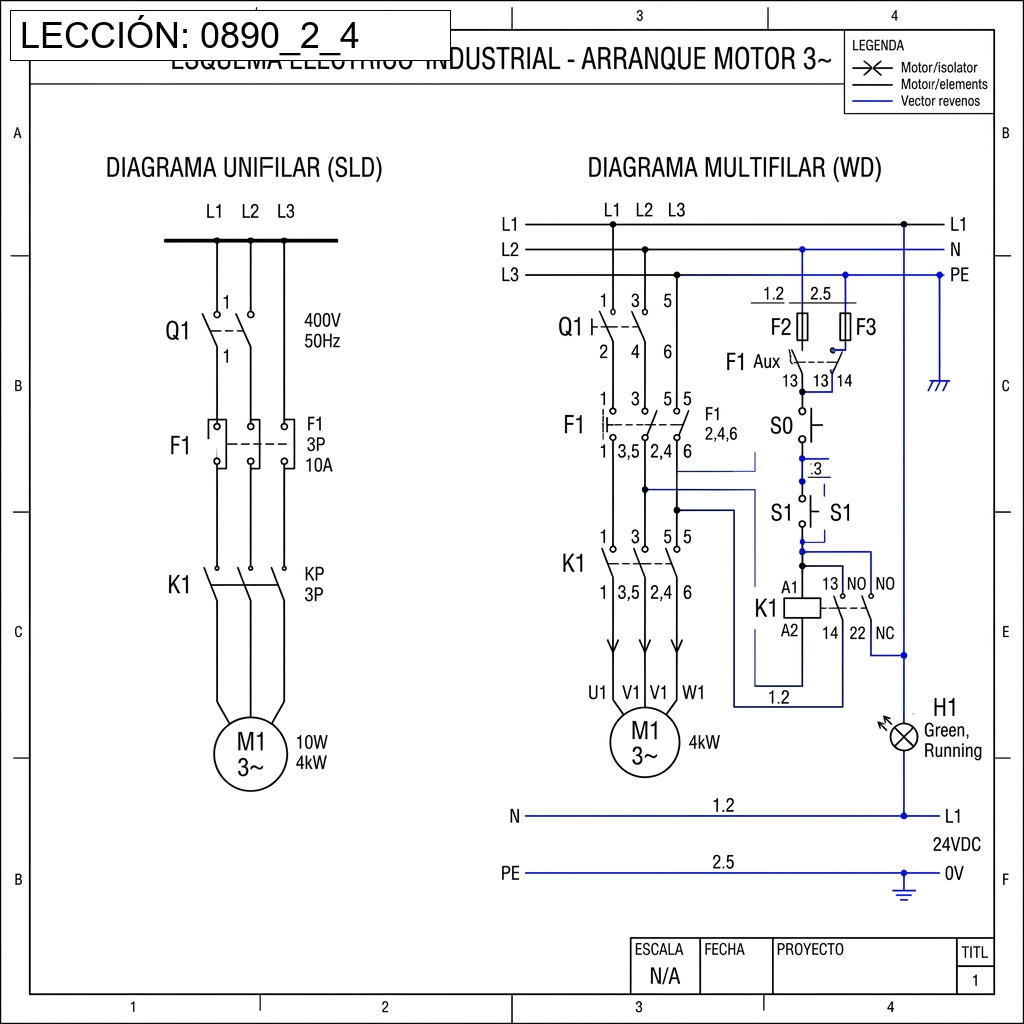

Existen diversas formas de representar una instalación eléctrica, y la elección del tipo de esquema dependerá de la complejidad de la instalación y de la fase del proyecto (diseño, montaje, o mantenimiento). El más utilizado en la documentación oficial para la legalización de instalaciones es el 'esquema unifilar'. En este tipo de esquema, el conjunto de conductores de un mismo circuito (por ejemplo, la fase, el neutro y el conductor de protección en un circuito monofásico) se representa mediante una única línea o trazo continuo. El número de conductores reales que conforman el circuito se indica mediante pequeños trazos oblicuos sobre esa línea principal, o bien mediante una anotación numérica si el número es elevado. Los elementos de protección, maniobra y consumo también se representan de forma simplificada a través de su símbolo unifilar. El esquema unifilar permite tener una visión global y rápida de la arquitectura de la instalación, desde la acometida hasta los receptores finales.

Por otro lado, se encuentra el 'esquema multifilar', en el que cada conductor se representa mediante una línea independiente. Este esquema es mucho más detallado y resulta de gran utilidad en las fases de montaje, cableado y resolución de averías en los cuadros eléctricos, ya que muestra exactamente las conexiones borne a borne entre todos los componentes. Sin embargo, su lectura puede volverse extremadamente compleja y confusa en instalaciones de gran envergadura o con multitud de circuitos ramificados. Es por ello que el esquema multifilar suele limitarse a circuitos de control, automatismos industriales o subcuadros de distribución de tamaño reducido, donde el detalle exhaustivo del cableado es absolutamente imprescindible para el técnico instalador. En un proyecto eléctrico típico, a menudo se combinan esquemas unifilares para la distribución general y esquemas multifilares para detalles de maniobra concretos.

Otro formato de representación de suma importancia es el 'esquema de situación' o 'esquema topográfico', también conocido comúnmente como plano de planta. Este tipo de representación se realiza sobre el plano arquitectónico del edificio o de la nave industrial y en él se ubican físicamente los diferentes elementos de la instalación: puntos de luz, tomas de corriente, cajas de derivación, canalizaciones, cuadros generales y subcuadros. En el plano topográfico, la conexión eléctrica entre los diferentes mecanismos y luminarias se representa mediante líneas de trazo continuo o discontinuo que simulan el recorrido de los tubos o bandejas portacables. Esta información es esencial en la fase de replanteo y ejecución de obra, pues permite a los operarios conocer las rutas por las que discurrirán las canalizaciones, evitando interferencias con otras disciplinas como fontanería, gas o climatización.

Finalmente, no podemos olvidar el 'esquema funcional', que se centra en mostrar el funcionamiento lógico del circuito eléctrico. En este esquema, los componentes no se dibujan respetando su posición física ni sus conexiones constructivas, sino que se distribuyen de manera que se facilite la comprensión de la secuencia de operaciones o el automatismo. Es un esquema ampliamente utilizado en lógica cableada, cuadros de maniobra de motores y sistemas de control industrial. A través de un esquema funcional, el técnico de mantenimiento puede analizar rápidamente si, por ejemplo, el cierre de un contactor determinado debe producirse tras la activación de un temporizador o el cierre de un final de carrera, lo que resulta invaluable a la hora de diagnosticar fallos en sistemas automatizados complejos.

Además de los símbolos gráficos, las normas establecen un sistema de referenciado y marcado de los elementos en los esquemas. Cada componente dibujado en el plano (un interruptor magnetotérmico, un contactor, un motor, un bloque de terminales) debe estar acompañado de un identificador alfanumérico que indique la clase de aparato y su número de orden. Por ejemplo, es frecuente que las protecciones magnetotérmicas se identifiquen con la letra 'Q' (Q1, Q2, Q3.), los contactores de potencia con 'KM' y los fusibles con 'F'. Este sistema de etiquetado debe ser coherente entre todos los documentos del proyecto (esquemas, memorias, presupuestos) y debe plasmarse físicamente mediante etiquetas duraderas en el interior de los cuadros eléctricos reales, facilitando así la correspondencia directa entre el plano teórico y la instalación ejecutada en campo.

En relación con los formatos de papel y los cajetines de rotulación, los planos eléctricos deben ajustarse a la normativa UNE (por ejemplo, UNE 1011 o equivalentes ISO) que define los formatos de la serie A (A0, A1, A2, A3, A4). El cajetín, situado generalmente en la esquina inferior derecha del plano o en una franja lateral, debe contener toda la información fundamental para la identificación del documento: título del proyecto, descripción del plano (por ejemplo, 'Esquema unifilar general'), propietario de la instalación, firma del técnico redactor, escala, fecha, número de plano e índice de revisiones. La correcta gestión de las revisiones (A, B, C, etc.) es crítica en el ciclo de vida de una instalación, ya que asegura que durante el montaje y el mantenimiento posterior se esté utilizando la versión más actualizada y aprobada de la documentación.

La correcta aplicación de la normativa también implica el cálculo riguroso de las secciones de los conductores y de los calibres de las protecciones, los cuales deben quedar explícitamente reflejados en los esquemas unifilares. Según el REBT, en particular la ITC-BT-19 sobre instalaciones interiores, el cálculo de las secciones debe satisfacer tres criterios fundamentales: la caída de tensión máxima admisible (que varía en función del tipo de suministro y el uso, por ejemplo 3% para alumbrado y 5% para fuerza en instalaciones interiores), el calentamiento de los conductores o intensidad máxima admisible (según las tablas de la norma UNE-HD 60364-5-52, considerando el método de instalación, el agrupamiento de circuitos y la temperatura ambiente) y el comportamiento frente a cortocircuitos. Todos estos parámetros garantizan que la representación teórica del circuito se traduzca en una instalación térmicamente estable y eléctricamente segura frente a cualquier contingencia operativa o de fallo.

Otro aspecto destacable dentro de la reglamentación y la representación gráfica es la clara identificación de los sistemas de puesta a tierra y la equipotencialidad. En los esquemas topográficos y unifilares, debe definirse con absoluta precisión la ubicación de la toma de tierra (picas, placas o anillo conductor enterrado), el conductor de tierra principal, el borne principal de tierra y los conductores de protección y equipotencialidad principal y suplementaria. El símbolo de puesta a tierra es uno de los más universales e inconfundibles de la normativa. La documentación técnica debe especificar no solo la topología del circuito de protección, sino también los valores máximos de resistencia de puesta a tierra exigibles, los cuales interactúan de forma directa con la sensibilidad de los interruptores diferenciales instalados, determinando la tensión de contacto previsible en caso de derivación a las masas metálicas de los equipos, factor clave en la protección contra contactos indirectos.
