2.3. Interpretación de esquemas eléctricos de instalaciones automatizadas

Conceptos Fundamentales en la Interpretación de Esquemas

La interpretación de esquemas eléctricos en instalaciones automatizadas es una competencia fundamental para cualquier técnico electricista o profesional del mantenimiento industrial. A diferencia de las instalaciones residenciales simples, donde los circuitos son fundamentalmente de iluminación y fuerza de carácter estático, las instalaciones automatizadas presentan una dinámica compleja regida por la lógica de control. Estos esquemas no solo muestran la conexión física de los componentes, sino que también representan la secuencia operativa, las condiciones de seguridad, los enclavamientos y la interacción entre el sistema de potencia y el sistema de mando. Para abordar con éxito la lectura de estos documentos, es imprescindible comprender la estructura general que divide el esquema en dos grandes bloques: el circuito de potencia (o fuerza) y el circuito de mando (o control).

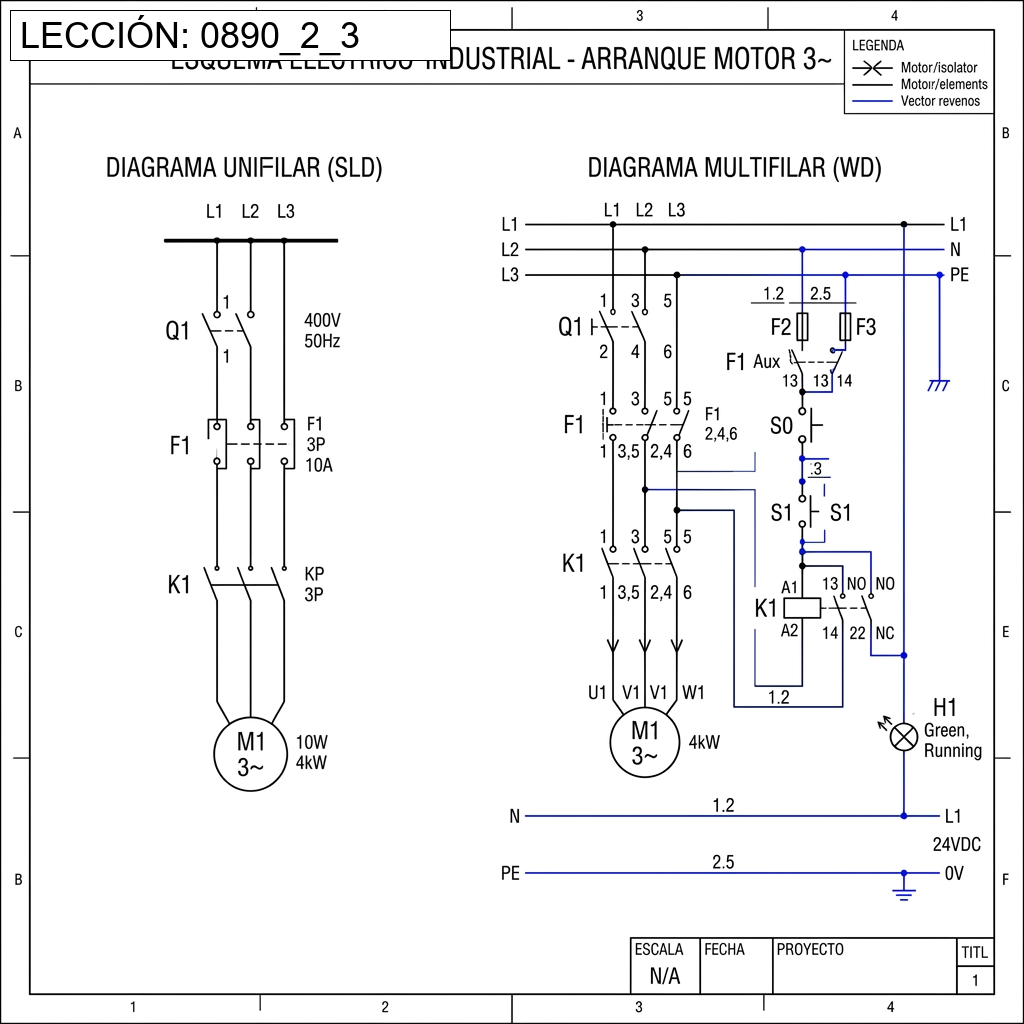

El circuito de potencia es responsable de canalizar la energía eléctrica principal hacia los actuadores finales, que en la gran mayoría de los casos son motores eléctricos trífásicos, resistencias de calentamiento de alta potencia, electroválvulas de gran caudal o transformadores de carga. Este circuito se caracteriza por manejar corrientes elevadas y tensiones industriales (habitualmente 400V en corriente alterna trifásica en Europa, o similares). En el esquema de potencia, los trazos que representan los conductores suelen ser más gruesos para enfatizar su capacidad de transporte de corriente. Los elementos principales que encontraremos en este circuito incluyen interruptores termomagnéticos, fusibles de potencia, contactores principales, relés térmicos de protección y los propios receptores. La disposición general de estos elementos sigue un flujo vertical descendente, comenzando por la fuente de alimentación en la parte superior (barras L1, L2, L3 y PE), pasando por los dispositivos de protección y maniobra, hasta llegar al actuador en la parte inferior.

Por otro lado, el circuito de mando es el cerebro de la instalación. Su función es procesar las señales de entrada, ejecutar la lógica diseñada y activar los elementos de maniobra del circuito de potencia. Este circuito opera con tensiones reducidas por motivos de seguridad y estandarización de componentes (por ejemplo, 24V DC, 110V AC o 230V AC). El esquema de mando incluye la representación de todos los dispositivos de interacción humana (pulsadores, selectores, setas de emergencia), los sensores de campo (finales de carrera, detectores inductivos, capacitivos, fotoeléctricos, presostatos, termostatos) y los elementos de procesamiento lógico. Históricamente, este procesamiento se realizaba mediante lógica cableada utilizando contactores auxiliares y relés temporizados. Hoy en día, la lógica cableada se utiliza para funciones críticas de seguridad y automatismos simples, mientras que el control complejo se delega a los Controladores Lógicos Programables (PLC). Sin embargo, incluso con un PLC, el esquema eléctrico debe detallar minuciosamente cómo se conectan las entradas y salidas del controlador a los dispositivos físicos periféricos.

La normalización y la simbología son los pilares sobre los que se sustenta la legibilidad universal de los esquemas eléctricos. En Europa, la norma predominante es la IEC 60617 (anteriormente UNE-EN 60617 en España), que establece un lenguaje gráfico estandarizado para representar cualquier componente eléctrico o electrónico. Es vital que el técnico memorice y reconozca instantáneamente los símbolos de los contactos normalmente abiertos (NA o NO), los contactos normalmente cerrados (NC), las bobinas de los contactores, los relés de protección, las lámparas de señalización y los diversos tipos de sensores. Un contacto NA se representa abierto y solo cierra el circuito cuando se acciona su dispositivo asociado, mientras que un contacto NC permanece cerrado permitiendo el paso de la corriente hasta que el dispositivo es accionado, momento en el que interrumpe el circuito. Esta lógica binaria es la base de todo automatismo eléctrico.

Además de la simbología, el sistema de marcado e identificación de los componentes y bornes es esencial para relacionar el dibujo en el papel con la realidad física del cuadro eléctrico. La norma IEC 81346 proporciona un marco de referencia estructurado para esta designación. Generalmente, cada componente se identifica con una letra que indica su tipo (por ejemplo, 'K' para contactores y relés, 'Q' para interruptores de potencia, 'S' para pulsadores e interruptores de mando, 'F' para dispositivos de protección, 'M' para motores), seguida de un número de orden. Así, KM1 designaría al primer contactor principal de motor, mientras que SQ2 podría ser el segundo final de carrera (sensor de posición). Los bornes de los componentes también siguen reglas estrictas. En los contactores, los bornes de potencia se numeran con cifras de un solo dígito (1-2, 3-4, 5-6), mientras que los contactos auxiliares utilizan números de dos dígitos. En estos contactos auxiliares, el primer dígito indica la posición del contacto en el bloque, y el segundo dígito indica su función (1-2 para NC, 3-4 para NA). Esta convención permite al técnico saber, sin mirar el esquema, que un borne marcado como 13 y 14 pertenece a un contacto normalmente abierto.

Una característica particular y crucial de los esquemas de automatismos es la representación desarrollada. A diferencia de un plano arquitectónico donde todos los elementos de una habitación se dibujan juntos en su posición física, en el esquema eléctrico desarrollado, los componentes se desglosan o "desmiembran" funcionalmente. Esto significa que la bobina de un contactor KM1 puede estar dibujada en la página 3, columna 5, mientras que sus contactos principales de potencia están en la página 1, y sus contactos auxiliares están dispersos por las páginas 4, 5 y 7. Esta forma de representación tiene una ventaja indudable: permite seguir el flujo lógico de la corriente de izquierda a derecha y de arriba a abajo, facilitando enormemente la comprensión del funcionamiento del circuito. Sin embargo, exige el uso de un sistema de referencias cruzadas para poder localizar todas las partes de un mismo componente. Estas referencias suelen situarse debajo de las bobinas de los contactores, indicando en qué páginas y columnas se encuentran sus respectivos contactos, especificando además si son NA o NC.

A la hora de interpretar el funcionamiento de una instalación, el proceso mental debe ser estructurado. El técnico comienza asumiendo que el circuito está en estado de reposo, sin tensión aplicada. A continuación, simula mentalmente el cierre del interruptor general y de los dispositivos de protección del circuito de mando. El siguiente paso es identificar las condiciones de arranque o inicio de ciclo. Esto suele implicar el accionamiento de un pulsador de marcha por parte del operador o la activación de un sensor que detecta la presencia de una pieza. Al "cerrar" mentalmente ese contacto en el esquema, se debe seguir el nuevo camino de la corriente para determinar qué bobinas se energizan. Cuando una bobina (por ejemplo, KM1) recibe tensión, el técnico debe buscar inmediatamente todos los contactos asociados a KM1 en el resto del esquema y cambiar su estado: los que estaban abiertos se cierran, y los que estaban cerrados se abren. Este cambio de estado puede provocar, a su vez, la alimentación o desalimentación de otros elementos, creando una cascada de eventos que conforman el ciclo de trabajo de la máquina.

Dentro de los circuitos de mando, existen configuraciones lógicas recurrentes que el profesional debe reconocer a primera vista. La más básica es la realimentación o enclavamiento de marcha. Cuando se utiliza un pulsador de marcha (que tiene retorno por muelle), el contacto se abre inmediatamente al soltarlo. Para que el contactor siga funcionando, se coloca un contacto auxiliar NA del propio contactor en paralelo con el pulsador de marcha. Al accionar el pulsador, el contactor se excita, cierra su contacto auxiliar y, al soltar el pulsador, la corriente sigue fluyendo a través de este contacto auxiliar, manteniendo la bobina energizada. Otro circuito clásico es el enclavamiento eléctrico entre dos contactores, utilizado, por ejemplo, en la inversión de giro de un motor. Para evitar un cortocircuito catastrófico si ambos contactores entraran simultáneamente, se coloca un contacto auxiliar NC del contactor de giro a derechas en serie con la bobina del contactor de giro a izquierdas, y viceversa. De este modo, la activación mecánica de uno imposibilita eléctricamente la activación del otro.

La interpretación de esquemas con Autómatas Programables (PLC) añade una capa adicional de abstracción. En estos esquemas, el circuito de mando tradicional se reduce considerablemente. En su lugar, veremos la fuente de alimentación del PLC, las tarjetas de entrada y las tarjetas de salida. Los sensores y pulsadores se cablean individualmente a los bornes de entrada del PLC. Las bobinas de los contactores, las electroválvulas y las lámparas se cablean a las salidas del PLC. La lógica que relaciona las entradas con las salidas ya no está visible en el esquema eléctrico mediante cables, sino que reside en el programa de software cargado en la memoria del controlador. Por lo tanto, para comprender completamente una máquina controlada por PLC, el técnico necesita el esquema eléctrico para el diagnóstico físico de señales (comprobar si llegan 24V a la entrada correspondiente cuando el sensor se activa) y una copia del programa impreso o en un ordenador portátil para poder visualizar la lógica interna.

El análisis de averías es la aplicación práctica definitiva de la interpretación de esquemas. Cuando una máquina se detiene y no realiza la secuencia esperada, el esquema es el mapa del tesoro. El técnico no debe medir al azar, sino formular hipótesis basadas en el síntoma. Si un motor no arranca cuando debería, el esquema guía el proceso de diagnóstico paso a paso: ¿Están cerrados los contactos principales de potencia? ¿Llega tensión a los bornes superiores del contactor? Si no es así, hay que retroceder hasta los fusibles o el interruptor principal. Si hay tensión de potencia pero el contactor no "entra", el problema está en el circuito de mando. ¿Llega tensión a la bobina A1-A2? Si no llega, el técnico recorre el esquema hacia atrás desde la bobina, verificando el estado de cada componente en serie (el contacto del relé térmico, los botones de parada, los interbloqueos, los sensores habilitadores). Utilizando un multímetro de manera sistemática y comparando las lecturas físicas con las condiciones lógicas dibujadas en el plano, la localización de la avería se convierte en un proceso deductivo rápido y preciso, evitando reemplazos innecesarios de piezas y minimizando el tiempo de inactividad de la línea de producción.

Un aspecto que a menudo se subestima pero que es vital en los esquemas modernos es la representación de las redes de comunicación industrial y los circuitos de seguridad relativos a las normativas de prevención de riesgos. Las instalaciones actuales incorporan buses de campo como PROFINET, Modbus o EtherCAT para conectar variadores de frecuencia, servodrives e islas de válvulas remotas con el controlador principal. Estos enlaces se dibujan de manera distinta a los cables de potencia o mando, a menudo utilizando líneas de trazado especial y especificando el tipo de conector (por ejemplo, RJ45 o M12). Por otro lado, los circuitos de seguridad, que incluyen relés de seguridad especializados, barreras inmateriales (cortinas fotoeléctricas) y escáneres láser, se documentan con sumo detalle. Se emplean esquemas de doble canal y redundancia para garantizar que, ante el fallo de un componente, la máquina siempre adopte un estado seguro. La lectura correcta de estas secciones no solo es una cuestión de funcionamiento, sino de preservar la integridad física de los operarios que interactúan con el automatismo, cumpliendo con las directivas de seguridad en máquinas a nivel internacional.
