1.7.1. Pequeña historia del autómata programable

El nacimiento del autómata programable, o Controlador Lógico Programable (PLC, por sus siglas en inglés, Programmable Logic Controller), representa uno de los hitos más transcendentales en la historia de la automatización industrial, marcando la frontera entre la rigidez electromecánica clásica y la flexibilidad de la era digital. Para comprender la magnitud de esta invención y su evolución, es imperativo retrotraernos al escenario industrial de mediados del siglo XX, una época donde la producción en masa demandaba sistemas de control cada vez más complejos, fiables y, sobre todo, adaptables.

El contexto previo: La era de los relés electromecánicos

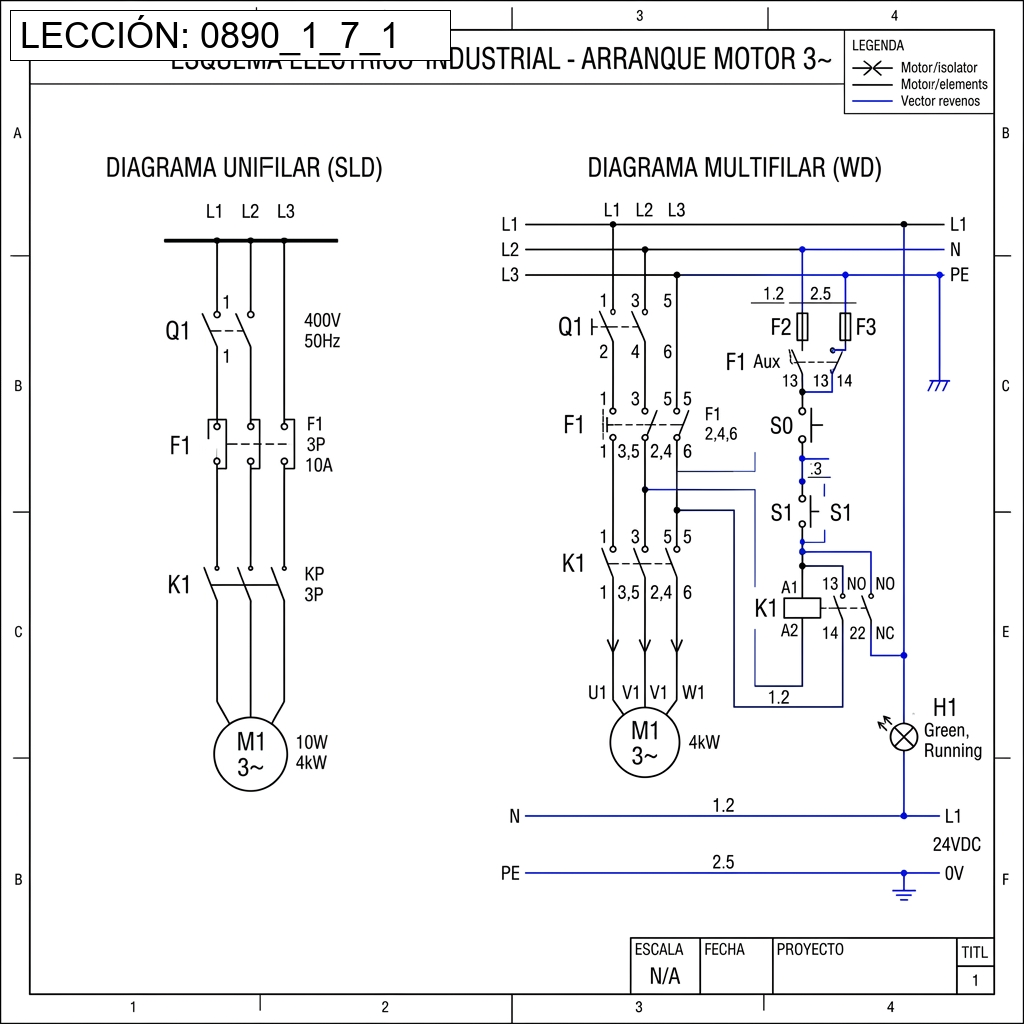

Antes de la aparición de los autómatas programables en la década de 1960, el control de los procesos de fabricación y las líneas de ensamblaje dependía casi en su totalidad de extensos y voluminosos paneles de relés electromecánicos. Estos cuadros de control estaban compuestos por cientos o incluso miles de relés, contactores, temporizadores mecánicos o neumáticos y contadores. La lógica de funcionamiento de la máquina se establecía físicamente mediante el cableado que interconectaba estos componentes. Era lo que se conocía como "lógica cableada".

Si bien los relés electromecánicos cumplían su función, presentaban una serie de desventajas operativas y económicas insalvables a medida que la complejidad de los sistemas aumentaba. En primer lugar, los paneles de relés ocupaban un espacio físico inmenso, llegando en ocasiones a requerir habitaciones enteras denominadas salas de control. En segundo lugar, el consumo de energía era considerable y la disipación de calor resultante obligaba a instalar potentes sistemas de refrigeración. Además, los componentes electromecánicos, al tener partes móviles, estaban sujetos a un desgaste natural, lo que generaba fallos frecuentes por contactos fogueados o bobinas quemadas. La localización de una avería en un mar de miles de cables (troubleshooting) era una tarea ardua que podía detener una línea de producción durante horas o días, acarreando pérdidas económicas astronómicas.

Sin embargo, el mayor de los problemas residía en la inflexibilidad del sistema. Cada vez que se requería modificar la secuencia de producción para introducir un nuevo modelo de producto o mejorar el proceso, era necesario recablear físicamente el panel de control. Esto implicaba desconectar cables, trazar nuevas rutas y volver a conectar terminales, un proceso lento, propenso a errores humanos y extremadamente costoso. En la industria automotriz, donde los cambios de modelo de vehículo eran periódicos, estas adaptaciones paralizaban las fábricas durante semanas, un fenómeno conocido como el "tiempo de cambio de utillaje" que mermaba drásticamente la rentabilidad y la competitividad de las empresas del sector.

El desafío de General Motors y la invención del PLC

El punto de inflexión se produjo en 1968, en el seno de la industria del automóvil en Estados Unidos, concretamente en la división Hydramatic de General Motors, responsable de la fabricación de transmisiones automáticas. Hastariados de los retrasos y los exorbitantes costes de mantenimiento y recableado de sus inmensos paneles de relés, los ingenieros de General Motors redactaron un documento especificando los requisitos para un "Controlador de Máquina Estándar". Este documento, que fue distribuido a diversas empresas de ingeniería y control, establecía las bases de lo que posteriormente sería el primer autómata programable.

Los criterios fundamentales exigidos por General Motors eran revolucionarios para la época. Requerían un dispositivo de estado sólido, es decir, sin partes móviles, lo que garantizaría una mayor fiabilidad y vida útil en el rudo entorno industrial (resistente a vibraciones, humedad, polvo y ruido electromagnético). El dispositivo debía ser modular y fácilmente expandible, permitiendo la sustitución rápida de componentes en caso de avería. Además, debía ocupar mucho menos espacio que los paneles de relés equivalentes. Pero la exigencia más crítica y disruptiva era que el nuevo controlador debía ser programable y reprogramable con facilidad, sin necesidad de modificar el cableado interno. Aún más, la programación debía realizarse en un lenguaje que los electricistas y técnicos de mantenimiento de la planta pudieran comprender fácilmente, sin necesidad de conocimientos avanzados en informática o lenguajes de programación de alto nivel de la época, como Fortran o Cobol.

Varias empresas aceptaron el reto, entre ellas Allen-Bradley, Digital Equipment Corporation (DEC), Century Detroit y Bedford Associates. Fue esta última, una pequeña empresa de consultoría de Massachusetts liderada por el ingeniero Richard (Dick) Morley, la que presentó la solución más exitosa y revolucionaria. Morley y su equipo concibieron el concepto de un controlador modular, robusto y programable, al que bautizaron como Modicon (Modular Digital Controller).

El resultado de su trabajo culminó en 1969 con la presentación del Modicon 084 (el número 084 hacía referencia a que era el proyecto número 84 de la empresa). Este dispositivo cumplía con todos los exigentes requisitos de General Motors. Estaba construido en base a componentes de estado sólido, su diseño era modular y, lo más importante, se programaba utilizando la "Lógica de Contactos" o lenguaje Ladder. Este lenguaje fue una genialidad estratégica: representaba las operaciones lógicas mediante símbolos gráficos que simulaban un esquema eléctrico de relés (contactos normalmente abiertos, contactos normalmente cerrados, bobinas, etc.). Al utilizar este formalismo visual, los electricistas que llevaban años interpretando esquemas de relés pudieron adoptar la nueva tecnología de forma casi inmediata, mitigando la resistencia al cambio y democratizando la programación de los sistemas de control en el ámbito industrial.

La década de 1970: Microprocesadores y expansión

El éxito del Modicon 084 demostró la viabilidad técnica y económica del concepto del autómata programable. A lo largo de la década de 1970, la evolución tecnológica de la electrónica impulsó un desarrollo vertiginoso de los PLC. Los primeros modelos se basaban en circuitos integrados lógicos convencionales, pero la invención del microprocesador transformó radicalmente la arquitectura de estos equipos. La incorporación de microprocesadores dotó a los PLC de mayor capacidad de procesamiento, permitiendo no solo realizar operaciones lógicas simples, sino también operaciones aritméticas complejas, manipulación de datos, control analógico (PID) y la gestión de temporizadores y contadores de forma mucho más precisa y flexible.

Empresas como Allen-Bradley (que más tarde introduciría el popular concepto de PLC), Siemens, Omron y Mitsubishi comenzaron a desarrollar y comercializar sus propias líneas de autómatas programables, desatando una competencia que aceleró la innovación. Durante estos años, se mejoraron significativamente las interfaces de programación. Los primeros equipos se programaban mediante pesadas terminales específicas, pero paulatinamente se fueron introduciendo consolas de programación portátiles y, más adelante, la posibilidad de programar a través de ordenadores personales mediante conexiones serie.

Otro hito fundamental de finales de los años 70 fue la introducción de las comunicaciones en red en el ámbito industrial. En 1979, Modicon presentó el protocolo Modbus, el cual se convirtió rápidamente en un estándar de facto en la industria, permitiendo que los PLC se comunicaran no solo con sus módulos de entrada/salida remotos, sino también entre sí y con sistemas informáticos de supervisión. Esta capacidad de comunicación sentó las bases para los sistemas SCADA (Supervisory Control and Data Acquisition) y los sistemas de control distribuido, marcando el inicio de la integración entre la planta de producción y los sistemas de gestión empresarial.

La década de 1980 y 1990: Estandarización y miniaturización

La década de 1980 se caracterizó por la reducción del tamaño de los equipos y la mejora de las herramientas de software. Aparecieron los micro-PLC, equipos compactos que integraban la CPU, la fuente de alimentación y un número fijo de entradas y salidas en una misma carcasa, lo que permitió automatizar máquinas más pequeñas y simples a un coste muy reducido. Paralelamente, los ordenadores personales (PC) se convirtieron en la plataforma estándar para el desarrollo y depuración de los programas de los PLC, utilizando software cada vez más sofisticado con entornos gráficos e interfaces amigables.

A pesar del indudable éxito comercial y técnico, la rápida proliferación de fabricantes de PLC generó un problema significativo: la falta de estandarización. Cada fabricante utilizaba su propia arquitectura de hardware, sus propios protocolos de comunicación y sus propios lenguajes y metodologías de programación. Esta fragmentación obligaba a las empresas a depender en exclusiva de un proveedor tecnológico específico (vendor lock-in) y dificultaba enormemente la integración de equipos de diferentes marcas en una misma instalación. Un programa escrito para un PLC de Allen-Bradley era completamente incompatible con un PLC de Siemens o de Omron.

Para abordar este caos y dotar a la industria de una base común, en la década de 1990 la Comisión Electrotécnica Internacional (IEC) comenzó a trabajar en un estándar unificado para la arquitectura, las comunicaciones y, sobre todo, la programación de los controladores lógicos programables. El resultado de este esfuerzo fue la publicación en 1993 de la norma IEC 61131 (específicamente la parte 3, IEC 61131-3), un documento que revolucionaría nuevamente el sector. Esta norma definió cinco lenguajes de programación estándar para los PLC, combinando metodologías gráficas y textuales para adaptarse a las diferentes necesidades de los programadores y la naturaleza de las tareas a automatizar. Estos lenguajes incluyen el Diagrama de Contactos (Ladder Diagram - LD), muy arraigado en la tradición eléctrica; el Diagrama de Bloques de Funciones (Function Block Diagram - FBD), ideal para controles continuos; la Lista de Instrucciones (Instruction List - IL), similar al lenguaje ensamblador; el Texto Estructurado (Structured Text - ST), un lenguaje de alto nivel análogo a Pascal o C; y el Diagrama Funcional Secuencial (Sequential Function Chart - SFC), diseñado para programar procesos secuenciales complejos mediante estados y transiciones. La estandarización impuesta por la norma IEC 61131-3 supuso un gran avance hacia la portabilidad del código, la creación de bibliotecas de funciones reutilizables y la interoperabilidad en la automatización industrial.

El siglo XXI: PAC, IIoT y el futuro de la automatización

Con la llegada del siglo XXI y el advenimiento de la Industria 4.0, el autómata programable continuó su evolución para adaptarse a las nuevas exigencias de un entorno de manufactura cada vez más digitalizado y conectado. Los fabricantes comenzaron a comercializar los Controladores de Automatización Programables (PAC, Programmable Automation Controllers). Los PAC representan una fusión entre la robustez, la fiabilidad y el determinismo inherentes al PLC tradicional, y la enorme capacidad de procesamiento, las arquitecturas abiertas y las funciones informáticas avanzadas típicas de los PC industriales. Estos equipos modernos son capaces de ejecutar múltiples tareas en paralelo de forma determinista, gestionar bases de datos, implementar algoritmos de control de movimiento (motion control) muy complejos, procesar sistemas de visión artificial y comunicarse utilizando protocolos estándar de Internet como Ethernet/IP, PROFINET, OPC UA o MQTT.

Hoy en día, el PLC, lejos de ser un dispositivo obsoleto o relegado a un segundo plano, se erige como un componente esencial en la arquitectura del Internet Industrial de las Cosas (IIoT). Actúa como el nexo vital, recopilando ingentes cantidades de datos procedentes de los sensores y actuadores de la planta de producción (el denominado edge o borde de la red) para enviarlos a sistemas en la nube (cloud computing) o a servidores locales para su análisis masivo mediante técnicas de Big Data e Inteligencia Artificial. Simultáneamente, el PLC moderno sigue garantizando el control riguroso, seguro y en tiempo real del proceso físico. La ciberseguridad industrial, históricamente ignorada en las primeras etapas del desarrollo del autómata, se ha convertido ahora en una prioridad crítica y una característica intrínseca en el diseño de los nuevos controladores lógicos, con el fin de proteger las infraestructuras productivas ante amenazas externas en un mundo hiperconectado.

En conclusión, la historia del autómata programable es el relato de una constante adaptación y evolución tecnológica impulsada por la necesidad de mejorar la eficiencia, la flexibilidad y la seguridad en la industria. Desde aquellos primeros dispositivos concebidos por Bedford Associates para reemplazar a los engorrosos relés electromecánicos de General Motors, pasando por la incorporación de microprocesadores, la estandarización internacional de sus lenguajes, hasta llegar a los potentísimos controladores del presente integrados en el paradigma de la Industria 4.0; el PLC sigue siendo, sin lugar a dudas, el cerebro indispensable y el núcleo vertebrador de la automatización industrial moderna, un campo tecnológico en constante movimiento y expansión.
