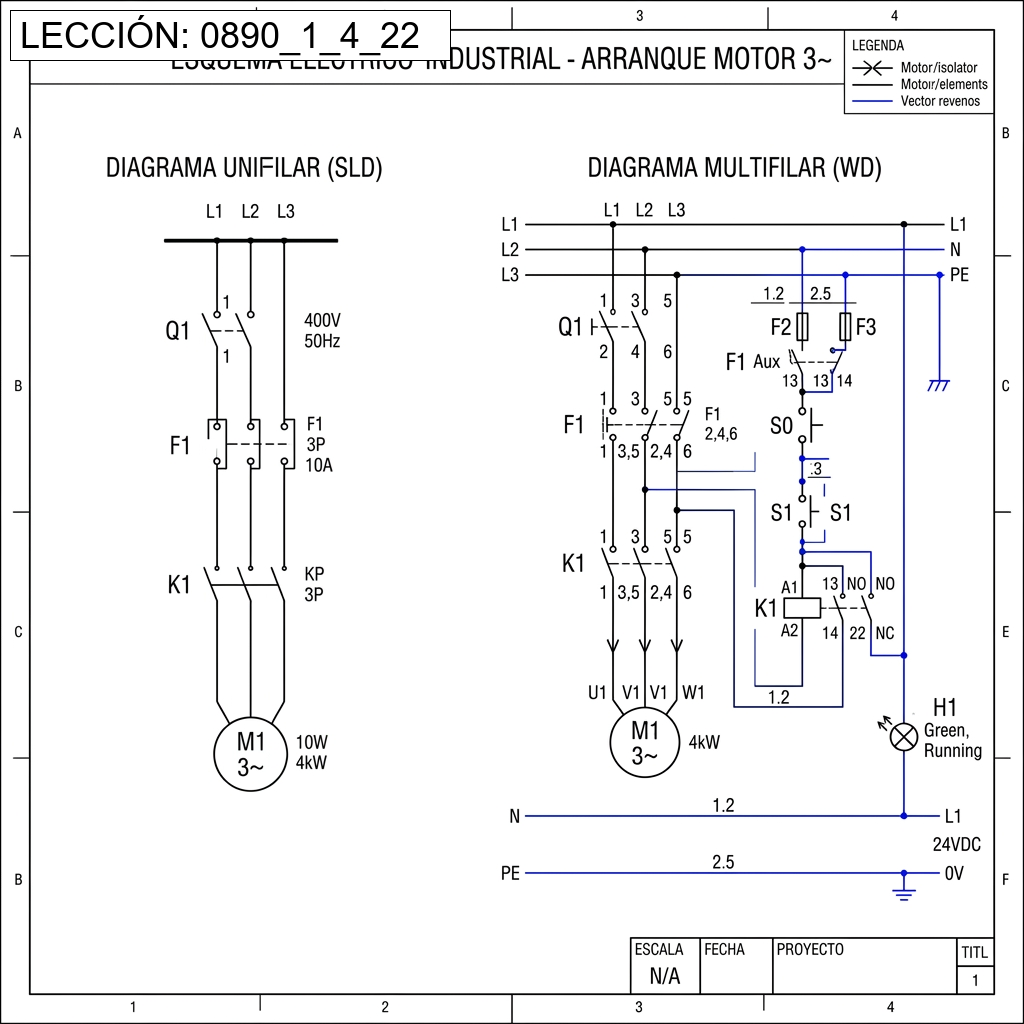

1.4.22. Arranque de un motor por autotransformador

Limitaciones de los Métodos Previos y la Necesidad de Innovación

El arranque de motores asíncronos trifásicos de jaula de ardilla siempre ha representado uno de los grandes retos de la ingeniería electrotécnica aplicada. A lo largo del tiempo, la necesidad de reducir la elevada corriente de arranque que estos motores exigen de la red ha impulsado el desarrollo de múltiples métodos de mitigación. Recapitulando lo estudiado con anterioridad, hemos visto sistemas como el arranque estrella-triángulo y la inserción de resistencias o reactancias estatóricas. El método estrella-triángulo resulta extremadamente económico y robusto, pero adolece de una rigidez matemática implacable: la relación de atenuación es siempre de raíz de tres para la tensión, lo que se traduce en una reducción al 33,3% tanto en la corriente de línea como en el par motor disponible. Si la carga acoplada al eje presenta un par resistente elevado en el momento del arranque, como ocurre en grandes compresores, molinos trituradores o ventiladores de gran inercia, el 33,3% del par nominal no será suficiente para vencer la inercia estática y el motor se quedará estancado o "clavado", un fenómeno peligroso que provoca un calentamiento letal de los devanados si no actúan las protecciones térmicas con prontitud.

Por otro lado, el método de resistencias estatóricas permite una mayor flexibilidad, ya que modificando el valor óhmico de las resistencias podemos ajustar la caída de tensión a voluntad. Sin embargo, este enfoque tiene dos problemas fundamentales e insalvables: en primer lugar, desperdicia cantidades gigantescas de energía disipándola en forma de calor por efecto Joule, lo que requiere voluminosos armarios de ventilación; en segundo lugar, la relación entre el par motor y la corriente de línea no es favorable, castigando la eficiencia del proceso de arranque. Frente a estas limitaciones, los ingenieros recurrieron a un dispositivo electromagnético fundamental: el autotransformador. El arranque por autotransformador, también conocido históricamente como el método de compensación, se erige como la solución electromecánica definitiva y suprema, ofreciendo la mejor relación posible entre la reducción de la corriente de red y la preservación del par motor de arranque.

El Principio de Funcionamiento Físico del Autotransformador

A diferencia de un transformador convencional de aislamiento, que posee un devanado primario y un devanado secundario galvánicamente separados, el autotransformador consta de una única bobina continua por fase. Este devanado único actúa simultáneamente como primario (conectado a la red de alimentación) y como secundario (alimentando al motor). Para obtener distintas tensiones de salida, se practican derivaciones o "tomas intermedias" (taps) a lo largo del devanado.

• Toma del 50%: Proporciona un 25% del par nominal y absorbe un 25% de la corriente de arranque. Utilizado en cargas muy ligeras donde se prioriza minimizar cualquier impacto sobre líneas débiles.
• Toma del 65%: Proporciona aproximadamente un 42% del par nominal y absorbe un 42% de la corriente. Es el estándar por excelencia para la inmensa mayoría de bombas centrífugas y compresores.
• Toma del 80%: Proporciona un 64% del par nominal y absorbe un 64% de la corriente. Queda estrictamente reservado para cargas pesadas como grandes trituradoras, mezcladoras y enormes molinos de inercia.

La magia del autotransformador radica en su principio de transformación de potencia. La potencia aparente absorbida de la red es fundamentalmente igual a la potencia aparente entregada al motor (despreciando las pequeñas pérdidas en el núcleo y en el cobre del propio autotransformador). Esto significa que el autotransformador actúa como un adaptador de impedancias perfecto entre la red de alimentación y el motor durante la fase crítica de aceleración. Cuando la tensión se reduce en una proporción determinada a través del autotransformador, la corriente que el motor absorbe desde el secundario del autotransformador se reduce en esa misma proporción. Pero, y aquí reside la maravilla técnica, gracias a la relación de transformación, la corriente que el primario del autotransformador demanda de la red eléctrica general se reduce al cuadrado de dicha proporción.

Análisis Matemático del Par y la Corriente en el Sistema

Profundicemos en la formulación matemática que sustenta este método. Supongamos que seleccionamos la toma del 65% de la tensión nominal, es decir, una relación de transformación $k = 0,65$. Sabemos por los principios de las máquinas de inducción que el par motor electromagnético desarrollado en el eje es directamente proporcional al cuadrado de la tensión aplicada en bornes del estator ($M \propto V^2$). Por lo tanto, el par de arranque obtenido con esta toma será: $M_{arr} = M_{nominal} \times (0,65)^2 = 0,4225 \times M_{nominal}$. Obtenemos, de este modo, aproximadamente un 42,25% del par de arranque que tendríamos si conectásemos el motor en directo.

En cuanto a las corrientes, el motor "ve" una tensión del 65%, por lo que absorberá del secundario del autotransformador el 65% de la corriente de arranque directo ($I_{motor} = 0,65 \times I_{directo}$). No obstante, debido a la relación de espiras del autotransformador, la intensidad de línea, que es la que verdaderamente nos preocupa porque es la que circula por la red de distribución y genera las caídas de tensión perjudiciales para otros usuarios, será igual a la corriente del motor multiplicada por la relación de transformación: $I_{linea} = I_{motor} \times 0,65 = (0,65 \times I_{directo}) \times 0,65 = 0,4225 \times I_{directo}$.

Observamos un paralelismo extraordinario y matemáticamente hermoso: tanto el par motor como la corriente de línea se reducen exactamente en la misma proporción, al cuadrado de la relación de tensión ($k^2$). Si comparamos esto con el arranque por resistencias, donde para obtener un 42% del par tendríamos que absorber un 65% de la corriente de línea, comprobamos empíricamente la superioridad absoluta del autotransformador en términos de eficiencia energética y minimización del impacto en la red eléctrica, convirtiéndolo en el método electromecánico "rey" sin discusión.

La Secuencia Korndörfer y la Transición Cerrada

Implementar un arranque por autotransformador no está exento de desafíos de maniobra. Si simplemente desconectásemos el motor del autotransformador para conectarlo seguidamente a la red directa a plena tensión, se produciría un lapso de tiempo (transición abierta) durante el cual el motor giraría libremente sin alimentación. Al reconectarlo a la red directa, la tensión remanente generada por el rotor (que actúa momentáneamente como generador debido a su flujo residual) podría encontrarse en oposición de fase total respecto a la red, desencadenando un pico de corriente transitorio brutal, a menudo superior a la propia corriente de arranque directo, acompañado de un choque mecánico violentísimo capaz de romper acoplamientos, cizallar ejes o destrozar los engranajes de la máquina accionada.

Para solventar esta catástrofe técnica potencial, el ingeniero alemán Max Korndörfer patentó en 1908 una secuencia de maniobra que ha pasado a la historia como el método Korndörfer o de "transición cerrada". Este circuito requiere el uso de tres contactores de gran calibre (generalmente denominados de Red, de Estrella y de Autotransformador) y un temporizador preciso. El proceso consta de los siguientes pasos milimétricamente coreografiados:

• Fase 1 (Inicio en tensión reducida): Se energiza el contactor de estrella del autotransformador, formando el punto neutro de las bobinas, y simultáneamente se cierra el contactor de línea del autotransformador. El motor comienza a acelerar suavemente alimentado desde las tomas de tensión reducida, ganando inercia progresivamente y venciendo el par resistente con gran eficacia motriz.
• Fase 2 (La transición inductiva): Cuando el motor alcanza entre el 75% y el 85% de su velocidad de sincronismo, el temporizador da la orden de abrir EXCLUSIVAMENTE el contactor de la estrella del autotransformador. Al romperse el punto neutro, el autotransformador deja de ser un transformador y sus bobinas pasan a comportarse como tres enormes inductancias conectadas en serie con el motor. Durante este breve instante, el motor sigue recibiendo energía sin interrupción y se evita de forma rotunda el salto abrupto de intensidad magnética.
• Fase 3 (Conexión final a plena tensión): Una vez estabilizada la transición (apenas unos milisegundos después), se cierra el contactor principal de marcha, el cual cortocircuita las inductancias aplicando los 400 voltios directos de la red al estator del motor. Inmediatamente se desenergiza el contactor de alimentación del autotransformador, desconectándolo por completo para eliminar cualquier pérdida en el hierro o calentamiento innecesario en régimen permanente. El ciclo ha finalizado impecablemente.

Análisis de Transitorios y Consideraciones Térmicas

La implementación de la secuencia de transición cerrada elimina los picos de conmutación destructivos, pero requiere un dimensionamiento meticuloso. Los autotransformadores de arranque están diseñados para operar de forma puramente intermitente, es decir, tienen un factor de servicio muy limitado (normalmente calculados para soportar arranques de 15 a 30 segundos, unas pocas veces por hora). Su núcleo magnético y sus devanados no están preparados en absoluto para soportar el servicio continuo. Si un fallo catastrófico en la lógica de control, como el enclavamiento defectuoso de un contactor o la simple avería de estado sólido del temporizador, provocara que el autotransformador se quedara conectado permanentemente a la red eléctrica, este alcanzaría temperaturas de fusión en cuestión de minutos, provocando un incendio devastador y la destrucción completa de la celda de media o baja tensión contigua.

Para evitar de raíz tales desastres operativos, el autotransformador incorpora habitualmente de fábrica sondas de temperatura termistivas PTC o termostatos de contacto embebidos en el interior más profundo de sus bobinados, conectados directamente en serie con el circuito de disparo del interruptor principal de protección. Asimismo, toda la aparamenta debe contar obligatoriamente con enclavamientos tanto eléctricos cruzados como mecánicos físicamente rígidos entre los contactores de estrella y de línea directa para imposibilitar por todos los medios cortocircuitos francos de la red trifásica en caso de fallo material o soldadura irreversible de contactos por arcos eléctricos persistentes.

Ventajas, Desventajas y la Realidad Industrial Actual

Las ventajas del sistema de arranque por autotransformador son incontestables desde la más rigurosa perspectiva electromecánica. En primer lugar, la personalización del par de arranque mediante la selección física y manual del tap de tensión permite adaptar con una exquisita precisión la fuerza de empuje inicial del motor a la exigencia particular de cualquier carga mecánica en la planta, ya sean bombas centrífugas de fluidos complejos, ventiladores de alta presión o robustos molinos compactadores. En segundo lugar, proporciona, por la propia naturaleza de su diseño, la menor corriente extraída de la red primaria por cada unidad de par de rotación desarrollado en el eje, haciéndolo la opción indispensable e ideal para emplazamientos remotos con suministros eléctricos restringidos o para los ramales finales muy largos y susceptibles. En tercer lugar, y no menos importante, toda la aceleración del grupo rotativo se produce sin sacudidas perturbadoras, asegurando y garantizando así la máxima longevidad mecánica de los engranajes y del conjunto de transmisión acoplado.

Sin embargo, las desventajas de este método tradicional son de enorme peso e influencia, y definen en gran medida su aplicación real presente en la ingeniería moderna. Entre los principales inconvenientes objetivos que el técnico debe evaluar, podemos destacar de forma contundente los siguientes aspectos críticos:

• Peso y Volumen Excesivos: El equipo material resulta ser extremadamente masivo, multiplicando en muchas ocasiones el peso total en vacío del propio cuadro eléctrico que lo alberga, lo que innegablemente encarece la instalación civil y complica severamente los requerimientos espaciales de las ya saturadas salas técnicas de control.
• Alto Coste Económico: El uso extensivo e indispensable de chapas de acero al silicio de altísima permeabilidad magnética y de pesados arrollamientos de cobre electrolítico de alta pureza sitúan, sin lugar a dudas, a este método de arrancador en el rango más oneroso y privativo de todos los sistemas electromecánicos posibles en la actualidad.
• Elevada Complejidad del Circuito de Control: La copiosa cantidad de aparamenta principal y auxiliar necesaria, su enmarañado cableado de maniobra asociado y las estrictas dependencias de conmutación lógica incrementan dramáticamente los potenciales puntos de fallo del sistema y disparan exponencialmente los requerimientos y los altos costes del mantenimiento preventivo programado anual.

En la práctica industrial contemporánea más habitual y extendida, cuando operamos dentro de los rangos comunes de baja tensión, los modernos y versátiles dispositivos electrónicos de estado sólido con procesadores integrados, fundamentalmente los conocidos arrancadores suaves progresivos (Soft Starters), han eclipsado mayoritariamente a los antiguos sistemas Korndörfer. Estos equipos electrónicos de vanguardia están ofreciendo, hoy por hoy, rampas de aceleración y desaceleración que son infinitamente ajustables mediante software, sin tener que cargar jamás con el pesado lastre logístico y espacial de un núcleo férrico gigante e inamovible en la base del armario. Sin embargo, cuando las necesidades del proyecto nos obligan ineludiblemente a escalar las potencias operativas hacia los niveles superiores de la Media y la Alta Tensión eléctrica (hablamos aquí de instalaciones extremas y aplicaciones críticas funcionando ininterrumpidamente a 6.6 kV, 11 kV o mayores tensiones de línea con motores síncronos o asíncronos de varios cientos de megavatios), el vertiginoso coste de los componentes semiconductores de avalancha y del filtrado de armónicos se dispara exponencialmente hasta límites económicamente inviables. Es precisamente allí, en el exigente e inclemente corazón operativo de las plantas petroquímicas, en las profundidades estratégicas de las centrales hidroeléctricas de bombeo nocturno y en los gigantescos hornos rotatorios de la megaminería de extracción global, donde el clásico y titánico autotransformador mantiene todavía su trono indiscutible e irremplazable, demostrando día a día que la pura física electromagnética tradicional sigue siendo, en ciertos y muy concretos dominios industriales, totalmente insuperable en términos de su absoluta robustez inherente y su extrema fiabilidad garantizada a muy largo plazo.
