1.4.2. Motores trifásicos

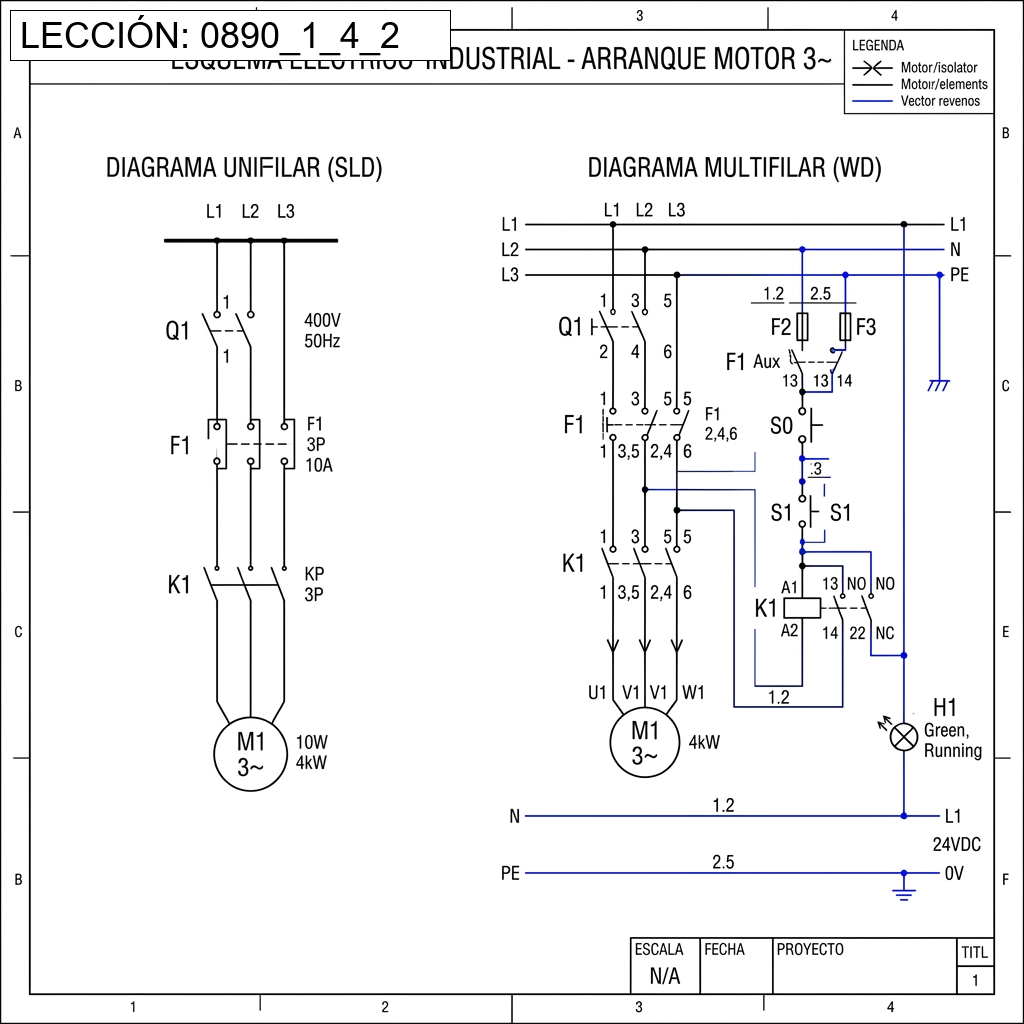

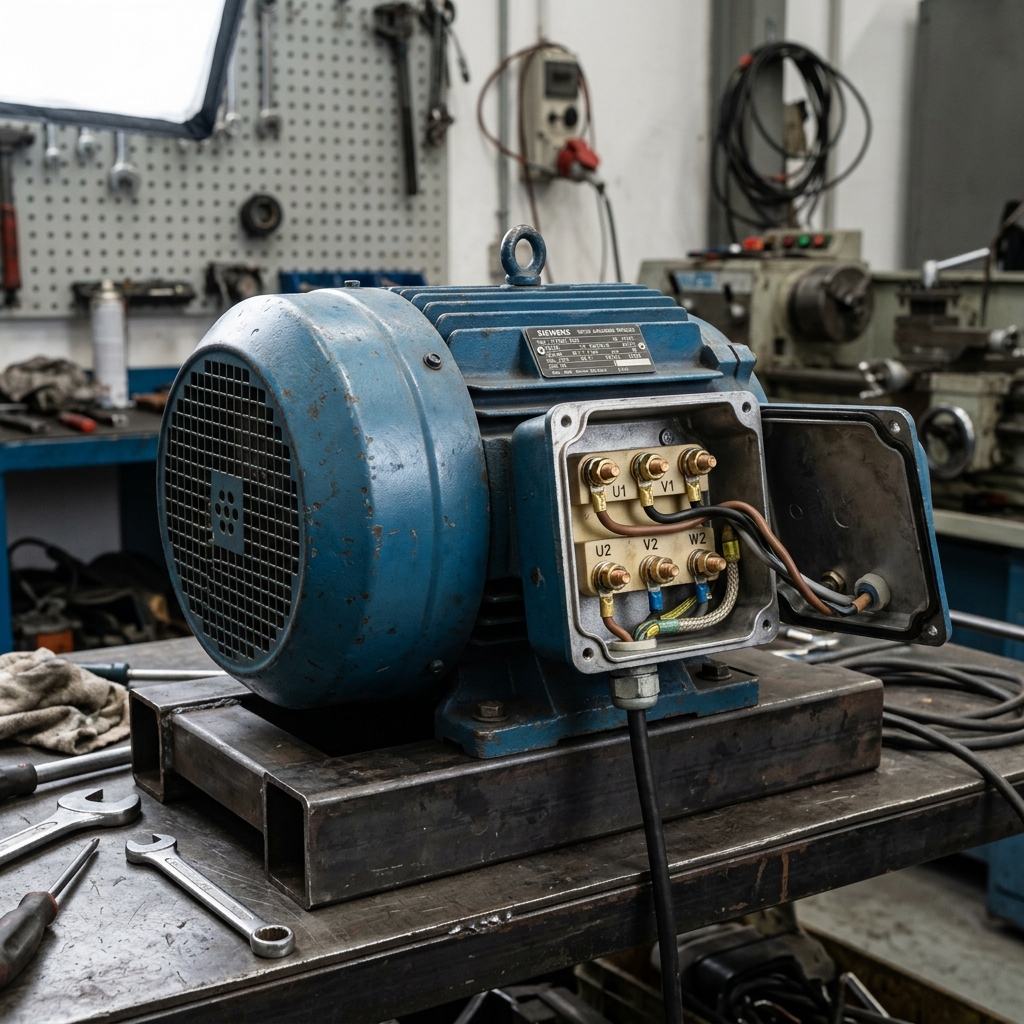

El Motor Trifásico de Inducción: El Corazón de la Industria

El motor eléctrico de inducción trifásico, inventado por Nikola Tesla a finales del siglo XIX, es sin lugar a dudas la máquina eléctrica más utilizada en el entorno industrial y comercial en todo el mundo. Su prevalencia se debe a su excepcional simplicidad constructiva, altísima robustez, bajo coste de fabricación y mantenimiento, y excelente rendimiento energético. A diferencia de los motores de corriente continua, carecen de colector de delgas y escobillas (piezas sometidas a desgaste continuo), lo que les otorga una vida útil extraordinariamente larga bajo condiciones de trabajo muy severas.

La esencia de su funcionamiento radica en el suministro eléctrico trifásico. En una red trifásica, disponemos de tres tensiones alternas senoidales (L1, L2, L3) que están desfasadas exactamente 120º eléctricos entre sí. Al alimentar con este sistema un estátor provisto de tres conjuntos de bobinas (también desplazadas geométricamente 120º en el espacio del estátor), se produce un fenómeno físico fascinante: el Teorema de Ferraris.

El Campo Magnético Giratorio

El teorema de Ferraris demuestra matemáticamente que tres campos magnéticos alternos, de igual amplitud, desfasados espacialmente 120º y excitados por tres corrientes desfasadas temporalmente 120º, se suman vectorialmente en cualquier instante para producir un único campo magnético resultante de magnitud constante (igual a 1,5 veces el valor máximo del campo de una fase) que gira a una velocidad angular constante y uniforme por el entrehierro del motor. Es como si tuviéramos un imán permanente físico girando mecánicamente en el interior del estátor, pero sin ninguna pieza móvil.

Esta es la ventaja fundamental y abrumadora del motor trifásico frente al monofásico: tiene un par de arranque natural y constante. No requiere de devanados auxiliares, condensadores electromagnéticos, relés de intensidad, ni interruptores centrífugos propensos a averías mecánicas. El campo giratorio está presente en toda su magnitud desde el primer milisegundo en que se conecta el contactor de línea, arrastrando al rotor con gran fuerza y aceleración.

Principio de Inducción y Deslizamiento

El campo magnético giratorio del estátor induce corrientes eléctricas en los conductores del rotor (ya sea un rotor de jaula de ardilla o bobinado) por la ley de inducción electromagnética de Faraday. Dado que el rotor está inicialmente parado, las líneas del campo magnético giratorio "cortan" los conductores del rotor a gran velocidad (la velocidad de sincronismo). Estas corrientes inducidas en el rotor, a su vez, generan su propio campo magnético.

Según la ley de Lenz, la fuerza resultante (el par motor) intentará oponerse a la causa que la produce, que en este caso es el movimiento relativo entre el campo giratorio y el propio rotor. Como resultado, el rotor se ve "arrastrado" en la misma dirección que el campo magnético del estátor, intentando alcanzarlo para anular ese movimiento relativo.

Es matemáticamente imposible que el rotor alcance la velocidad exacta de sincronismo del campo magnético mientras entrega fuerza mecánica. Si el rotor girara exactamente a la misma velocidad que el campo del estátor, los conductores del rotor no "cortarían" líneas de flujo, no se induciría corriente, y el par motor caería a cero. Por tanto, el motor asíncrono (como su propio nombre indica) gira siempre a una velocidad ligeramente inferior a la de sincronismo. Esta diferencia de velocidades se denomina deslizamiento (S, expresado en %), y suele oscilar entre el 1% y el 5% en motores industriales a plena carga.

Ventajas del Motor Trifásico frente al Monofásico

• Par constante: El motor monofásico produce un par pulsante (que vibra a 100 Hz en una red de 50 Hz), lo que aumenta la fatiga mecánica, los rodamientos y el ruido. El motor trifásico produce un par mecánico constante y suave en todo momento.
• Densidad de potencia (kW/kg): Para un mismo tamaño y peso (carcasa), un motor trifásico puede entregar hasta un 150% de la potencia de su equivalente monofásico, resultando en máquinas más compactas y eficientes.
• Sentido de giro predecible y fácil inversión: El sentido de giro de un motor trifásico está unívocamente determinado por la secuencia de fases de la red (L1-L2-L3 o L1-L3-L2). Para invertir su marcha, basta con intercambiar físicamente dos cables cualesquiera en los bornes del motor o a la salida del contactor.
• Altos pares de arranque: Los motores trifásicos son capaces de mover cargas con gran inercia o iniciar el movimiento con toda la carga acoplada sin necesidad de dimensionar condensadores especiales.
• Simplicidad y robustez: Al eliminar condensadores y centrífugos, las averías del motor trifásico se reducen drásticamente, concentrándose la mayoría de mantenimientos mecánicos en los rodamientos.
