Conocer la morfología y estructura interna de los dos grandes expedientes burocráticos que sostienen el entramado eléctrico de la nación: La Memoria Técnica de Diseño (MTD), arma y responsabilidad absoluta del Instalador, y el Proyecto Técnico, monopolio legal e intelectual del Ingeniero Titulado Superior. Distinguir el contenido de ambos evita multas paralizantes por intrusismo.
El Esqueleto Burocrático de la Seguridad
Ningún cable se entierra en la pared sin que antes su existencia haya sido justificada sobre el papel. La Administración se niega a creer en la "buena voluntad" del trabajador manual; exige cálculos matemáticos previos que garanticen que, si todos los electrodomésticos de la casa se encienden a la vez el día de Nochebuena, el plástico de los cables no se derretirá por el Efecto Joule. Este principio sagrado de precaución matemática se plasma en dos niveles de exigencia documental, dependiendo puramente de la potencia y el peligro del recinto.
1. La Memoria Técnica de Diseño (MTD)
La MTD es el documento de trabajo diario del Instalador Electricista Autorizado. No es un "libro" denso, sino más bien un cuaderno de bitácora técnico, habitualmente estructurado en formularios estandarizados por la Comunidad Autónoma (muchos de ellos se rellenan hoy en día mediante plataformas web telemáticas).
La MTD es válida para instalaciones de bajo riesgo y potencia moderada (Viviendas comunes, pequeños comercios, oficinas sin gran demanda). ¿Qué debe contener inexcusablemente una MTD?
- Los Datos de Identificación: Titular, Instalador, Emplazamiento exacto.
- La Memoria Descriptiva: Un breve texto (a menudo casillas de verificación) explicando qué se va a montar (ej. "Instalación de vivienda unifamiliar grado de electrificación elevada").
- Los Cálculos Justificativos: El corazón matemático. El instalador debe reflejar la fórmula de Caída de Tensión y la fórmula de Intensidad Máxima Admisible para justificar por qué ha elegido un cable de 6 mm² y no de 4 mm².

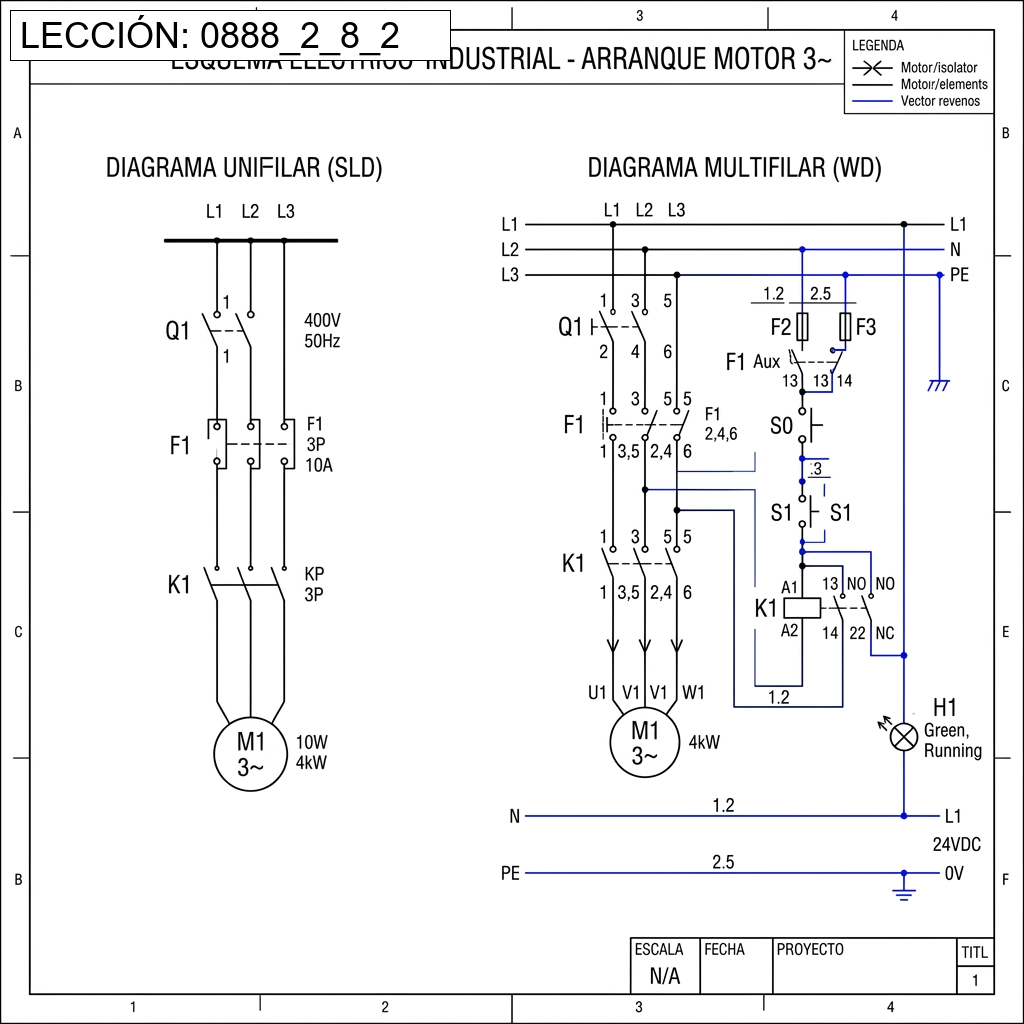

- El Esquema Unifilar: El "plano del metro" del cuadro eléctrico. Muestra la cascada jerárquica desde el Interruptor General, pasando por el Diferencial, hasta los Pequeños Automáticos (PIAs) de cada circuito.
- El Croquis de Trazado: Un plano simplificado del local indicando por dónde discurren las rozas (canalizaciones) y dónde se ubicarán los cuadros y las cajas de empalme principales.
El poder legal de la MTD radica en que el propio Instalador actúa como "diseñador" y "ejecutor" al mismo tiempo. Él decide, él instala, él mide y él asume toda la culpa penal en solitario si falla.
2. El Proyecto Técnico de Ingeniería
Cuando el riesgo vital se dispara (hospitales, discotecas, garajes ventilados artificialmente, industrias de más de 20 kW), el Instalador pierde el derecho a "diseñar". El Ministerio de Industria obliga a separar los poderes: Alguien muy cualificado diseña en un despacho (El Ingeniero Industrial), y alguien muy hábil ejecuta la obra obedeciendo ciegamente (El Instalador).
El Proyecto Técnico no son un par de hojas. Es un tomo que puede abarcar cientos de páginas encuadernadas. Se divide en cuatro pilares inamovibles (Memoria, Planos, Pliego de Condiciones, Presupuesto). A diferencia de la MTD:
- Memoria Exhaustiva: El ingeniero debe redactar capítulos enteros justificando no solo la sección del cable, sino las corrientes de cortocircuito en kiloamperios, la selectividad de las protecciones, la iluminación de emergencia en lúmenes requerida para las rutas de evacuación, y el estudio de las influencias externas (grado IP/IK de las cajas contra agua y golpes).
- Planos de Alta Precisión: Realizados en software CAD, con capas, detalles constructivos milimétricos de las arquetas, las tomas de tierra y las luminarias.
- Pliego de Condiciones: Es la "ley del contrato". El ingeniero dicta qué marcas, modelos o calidades exactas de materiales debe comprar el instalador. (Ej: "Se usará cable libre de halógenos de clase Cca-s1b,d1,a1").
Crucial: El Proyecto Técnico requiere VISADO colegial. El ingeniero debe llevar el tomo a su Colegio Oficial, quienes le pondrán un sello (Visado) cobrando una tasa. El colegio no revisa los cálculos (eso es culpa del ingeniero), el colegio revisa que el ingeniero tenga el título en vigor y su seguro de responsabilidad civil pagado. Si no hay visado, el proyecto es papel mojado ante el juez.
3. La Dirección de Obra (El Policía Privado)
En el mundo de la MTD, el instalador está solo. En el mundo del Proyecto Técnico, existe la figura del Director de Obra (normalmente el mismo ingeniero que diseñó el proyecto). Durante los meses que dura la construcción de la discoteca o el hospital, el Ingeniero bajará a la obra con un casco blanco y auditará al Instalador. Si el pliego exigía cable libre de halógenos y el instalador compra cable de PVC barato para ganar dinero sucio, el Ingeniero (Director de Obra) tiene la potestad de obligarle a arrancar todo el cableado. Al final de la obra, el Ingeniero firmará el Certificado de Dirección de Obra, garantizando que el Instalador obedeció fielmente los planos.
📋 Instrucciones de Uso:
- Lanza este contexto a una IA (Gemini, Claude, ChatGPT).
- Comprueba cómo la ingeniería legaliza el miedo. Si un instalador lee este Pliego de Condiciones generado, sabrá que está vigilado por un francotirador burocrático y no se atreverá a instalar material defectuoso en la guardería.
💼 Jurisprudencia Forense: El Instalador "Creativo"
Contexto: En la obra civil de un enorme hospital (requiere Proyecto Técnico), el ingeniero director de obra diseñó los planos exigiendo la instalación de un mastodóntico cable de 240 milímetros cuadrados (mm²) de sección de Cobre puro para alimentar el quirófano principal, con un coste elevadísimo. Tú eres el encargado de la contrata eléctrica (Instalador Autorizado). Te das cuenta de que el ingeniero ha calculado mal la caída de tensión, y que físicamente bastaría con un cable mucho más fino de 120 mm² y de material Aluminio, lo que le ahorraría a tu jefe 15.000 euros en cobre. Decides por tu cuenta ignorar el plano del ingeniero, montar el cable de aluminio fino, y cuando terminas te justificas diciendo: "Yo soy Instalador Autorizado Especialista, tengo carnet y sé que esto funciona sin quemarse, el ingeniero era un novato que exageró los cálculos."
Pregunta: Empleando pura doctrina legal sobre la Jerarquía de la Documentación, ¿por qué tu acto "creativo" de rebajar unilateralmente la calidad de la obra saltándote los planos es un suicidio laboral que te arrastrará a los tribunales civiles?
⚙️ Responsabilidad Civil: La MTD Incompleta
Contexto: Te han contratado para legalizar una vieja casa de campo que fue cableada en los años 80 por el abuelo del actual dueño. Como la potencia demandada es ínfima, te corresponde a ti (Instalador) redactar la Memoria Técnica de Diseño (MTD) a tu nombre. Revisas la casa, ves que hay cables de tela prehistóricos dentro de las paredes y enchufes quemados sin Tierra física. El dueño de la casa te soborna ofreciéndote 1.000 euros en mano simplemente por rellenar los papeles de la MTD, falsear los cálculos, inventarte que todo es cable homologado nuevo, sellarlo telemáticamente e irte sin arreglar nada físico, argumentando que "Industria nunca envía a nadie a revisar estas casas viejas de pueblo".
Pregunta: Si cedes al soborno, redactas y envías esa Memoria Técnica de Diseño completamente inventada con tu DNI, ¿qué artefacto jurídico acabas de crear contra ti mismo si la vieja casa arde esa misma madrugada matando a los inquilinos?
🔬 Laboratorio Práctico: Desmintiendo la Autoridad del Visado Colegial
Contexto y Actividad: Un ingeniero sin escrúpulos ni idea de física diseña el Proyecto Técnico de una discoteca gigante. En el apartado de Cálculos de su documento (el tomo masivo encuadernado), en vez de aplicar la Ley de Ohm y usar cable de 50 mm², se confunde catastróficamente con la coma decimal y proyecta que toda la discoteca se alimente con cablecillos finos de timbre telefónico de 0,5 mm².
El ingeniero paga la tasa en el Colegio Oficial de Ingenieros, donde un administrativo estampa el hermoso Sello Rojo de Visado Oficial en todas las páginas. El ingeniero te entrega el tomo a ti (Instalador) exclamando: "¡El Colegio Oficial ha visado mi proyecto, su sello certifica ante Dios que mis cálculos matemáticos son gloriosos, así que calla, obedece y monta los cables telefónicos para alimentar los amplificadores de sonido!"
Abre el Módulo 11: Inspector Normativo en la SuperCalc (si está habilitado) o invoca el sentido común del peritaje civil sobre las garantías de los Colegios Profesionales.
Pregunta del Laboratorio: Evaluando la verdadera naturaleza burocrática de los sellos de los colegios profesionales, ¿por qué el ingeniero miente descaradamente al escudarse en el Visado para justificar su atrocidad matemática, y cuál debe ser tu postura como Instalador si quieres conservar tu libertad?
