2.6.9. Instalaciones BT según INSST

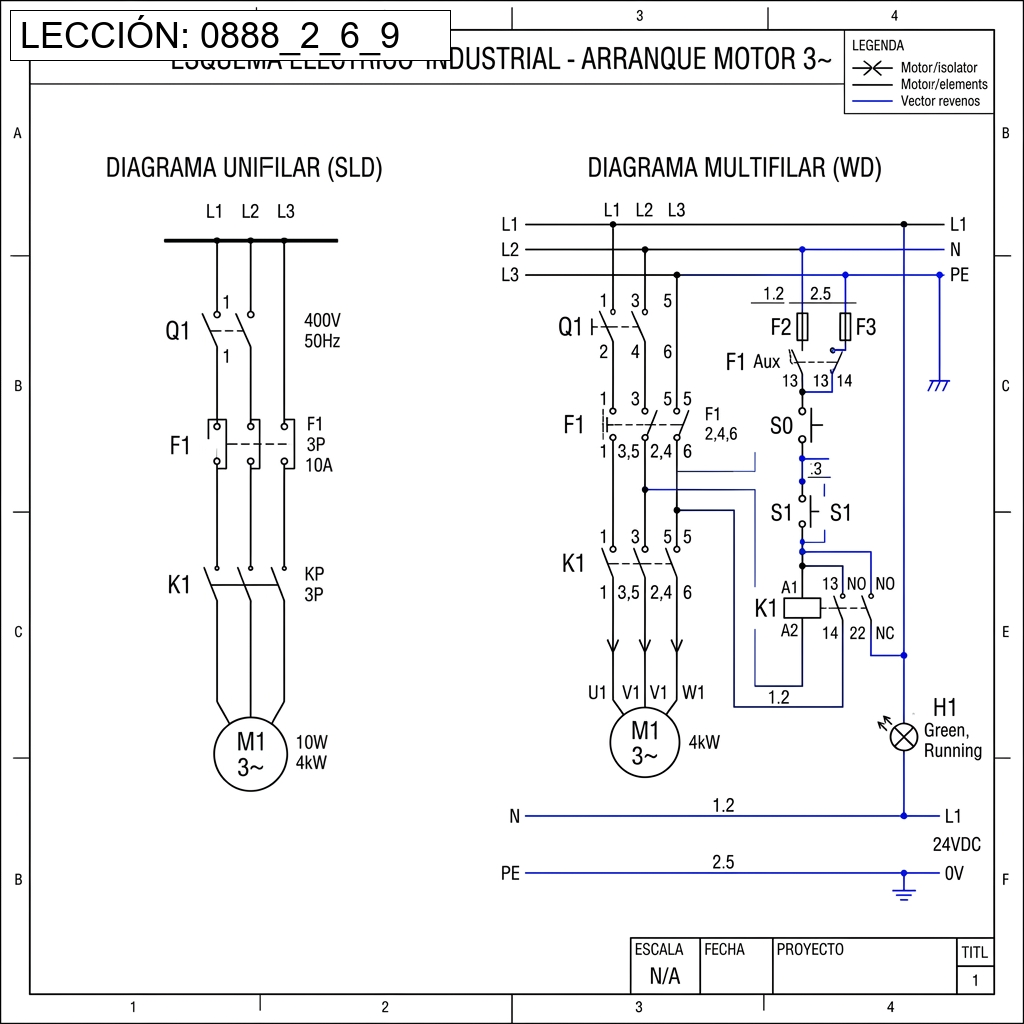

El Marco Normativo de la Seguridad Eléctrica

La electricidad es, por su propia naturaleza física, una fuerza invisible, inodora y silente, lo que la convierte en uno de los riesgos laborales más insidiosos y letales en el entorno industrial y doméstico. A diferencia del riesgo mecánico de una prensa o la toxicidad de un gas, el riesgo eléctrico no proporciona señales de advertencia sensoriales antes de golpear. Basta una fracción de segundo y una corriente de apenas 30 miliamperios atravesando el tejido miocárdico para provocar una fibrilación ventricular irreversible. Por este motivo, el abordaje de la seguridad eléctrica no puede dejarse al sentido común o a la improvisación del operario; requiere un marco metodológico, legal y científico férreo.

En España, el organismo rector que destila la sabiduría técnica preventiva en normativas de obligado cumplimiento es el Instituto Nacional de Seguridad y Salud en el Trabajo (INSST). Sus Notas Técnicas de Prevención (NTP) y sus Guías Técnicas son la piedra angular que interpreta y desarrolla las exigencias legislativas del Real Decreto 614/2001, sobre disposiciones mínimas para la protección de la salud y seguridad de los trabajadores frente al riesgo eléctrico. Todo técnico de mantenimiento que vaya a manipular cuadros, líneas o receptores bajo el ámbito del REBT debe dominar los postulados del INSST como su herramienta más crítica, incluso antes de desenfundar el destornillador aislado.

1. Contactos Directos e Indirectos: La doble amenaza

El INSST clasifica el riesgo de electrocución en dos grandes tipologías, cuya prevención exige estrategias de defensa diametralmente opuestas en el diseño de las instalaciones de baja tensión.

El Contacto Directo se produce cuando un individuo toca físicamente una parte activa de la instalación que, por su diseño nominal, debe estar siempre bajo tensión. Ejemplos clásicos incluyen tocar inadvertidamente una pletina de cobre viva en un cuadro eléctrico abierto o agarrar el hilo de fase de un enchufe desmontado. La protección contra este tipo de accidentes se basa en la barrera física: el aislamiento de los cables con resinas poliméricas, el uso de carcasas, tapas y armarios (con grados de protección IP adecuados que impidan introducir el dedo de ensayo estándar, IP2X) y la instalación de los conductores fuera del alcance del público general mediante canalizaciones cerradas o tendidos aéreos elevados.

El Contacto Indirecto, por el contrario, es mucho más traicionero. Ocurre cuando un operario o usuario toca una masa metálica (la carcasa de un motor, la chapa de un frigorífico, el bastidor de un armario eléctrico) que habitualmente no tiene voltaje, pero que ha quedado accidentalmente "viva" debido a un fallo interno en el aislamiento básico del circuito (por ejemplo, un cable de fase interno pelado que roza contra el chasis). Como analizamos en temas de protecciones, el INSST y el REBT combaten el contacto indirecto mediante la sinergia indisoluble de dos elementos: la conexión equipotencial obligatoria de todas las masas metálicas a la pica de tierra del edificio, y la incorporación de dispositivos de corte por corriente diferencial-residual (el interruptor diferencial) que se dispara automáticamente cuando detecta la mínima derivación, evitando que el cuerpo humano actúe como resistencia de paso a tierra.

2. Las 5 Reglas de Oro de la Electricidad

La piedra roseta de la prevención de accidentes durante labores de mantenimiento, reparación o instalación en baja tensión, estipulada tanto en el RD 614/2001 como por el INSST, es el protocolo de las "Cinco Reglas de Oro". Este protocolo describe la secuencia irrompible de maniobras físicas y comprobaciones que un técnico "Autorizado" o "Cualificado" debe ejecutar para garantizar un estado de "Trabajo Sin Tensión" antes de meter las manos en un circuito.

1. Corte visible (Desconectar): Apertura de todos los polos de la instalación, separando físicamente el circuito de cualquier posible fuente de energía (red, generadores, baterías de condensadores, SAIs). No basta con bajar la maneta de un magnetotérmico si su diseño no garantiza un corte omnipolar o no ofrece un indicador claro y certificado del estado abierto de los contactos internos.
2. Bloqueo o enclavamiento: Prevención de la realimentación accidental. Consiste en bloquear mecánicamente el seccionador o interruptor en su posición de abierto mediante candados normalizados LOTO (Lock-Out) y señalizar con tarjetas de peligro intransferibles (Tag-Out) indicando el nombre del operario que está trabajando. Este paso evita que una tercera persona ajena al trabajo restablezca la luz por equivocación.
3. Verificación de ausencia de tensión: Esta es la regla más crítica de todas. Antes de tocar nada, el operario debe utilizar un detector de tensión bipolar o un multímetro de categoría industrial (CAT III o IV) para pinchar y medir entre todas las fases, y entre cada fase y tierra. Es imperativo probar primero el detector en una fuente con tensión conocida para confirmar que el aparato funciona correctamente y no nos está dando un falso negativo.
4. Puesta a tierra y en cortocircuito (PAT y CC): En líneas desnudas, cuadros de distribución grandes o cables de cierta longitud donde pueda haber tensiones inducidas por acoplamiento paralelo, descargas atmosféricas o condensadores, se deben unir sólidamente todas las fases entre sí y posteriormente conectarlas al sistema de tierra de protección. De este modo, si se produjera una energización accidental, el cortocircuito sería derivado instantáneamente a tierra, provocando el disparo salvador de las protecciones de cabecera antes de que el rayo alcance al técnico.
5. Señalización y delimitación de la zona de trabajo: Utilizar vallas plásticas, cintas perimetrales rojas y blancas, y cartelería normalizada para advertir a todo el personal circundante del peligro inminente y prohibir el acceso físico al área donde el cuadro está abierto y los bornes potencialmente expuestos.

3. Trabajos en Tensión (TET) y Riesgo de Arco Eléctrico (Arc Flash)

La máxima premisa del INSST es que todo trabajo eléctrico se realizará sin tensión. Sin embargo, la legislación asume que en instalaciones críticas (hospitales, control de tráfico aéreo, procesos químicos irreversibles) y durante las operaciones ineludibles de medición o ensayo diagnóstico, la desconexión total es inviable. En estos casos excepcionales, surgen los Trabajos en Tensión (TET), las maniobras más peligrosas que puede acometer un electricista.

Cuando se manipulan cuadros energizados de elevada potencia industrial y grandes calibres, el principal peligro para el operario ya no es únicamente la electrocución por contacto directo, sino el apocalíptico riesgo de Arco Eléctrico (Arc Flash). Si a un operario se le resbala una herramienta metálica, un destornillador o la punta de prueba del multímetro y puentea inadvertidamente dos fases contiguas de alta intensidad sin pasar por una resistencia de carga, provocará un cortocircuito explosivo instantáneo. La temperatura de este micro-sol de plasma salta a más de 19.000°C en milésimas de segundo (más caliente que la superficie solar). El cobre de los bornes pasa de estado sólido a vapor de manera explosiva, expandiendo su volumen casi 67.000 veces y originando una brutal onda de choque térmica y acústica (Arc Blast) que lanza fragmentos de metal fundido como metralla en todas direcciones.

Para sobrevivir a un Arc Flash en baja tensión de alta corriente, las recomendaciones de seguridad (como la norma estadounidense NFPA 70E, habitualmente asimilada por el INSST) exigen un equipamiento severo. Ya no basta con guantes aislantes dieléctricos de clase 00 (para protección hasta 500V); el técnico debe vestirse obligatoriamente con ropa ignífuga (algodón tratado de varios gramos por cm², nunca materiales sintéticos como poliéster que se fundirían sobre la piel), pantallas faciales gruesas protectoras de policarbonato con certificación contra rayos ultravioleta y radiación térmica, y protecciones auditivas intraurales para resistir los decibelios de la deflagración.
