2.6.12. Mantenimiento de dispositivos del CGMP

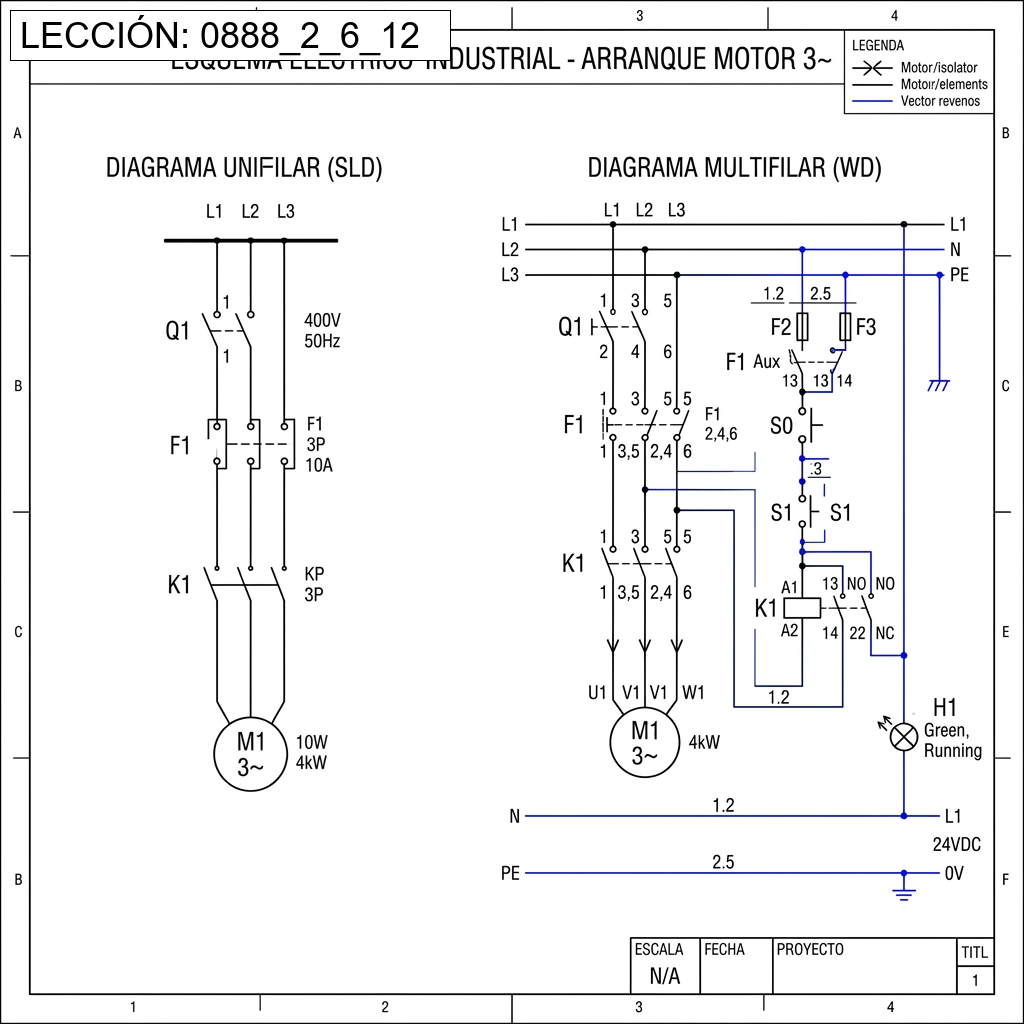

El CGMP: El Centro Neurálgico Bajo Presión

El Cuadro General de Mando y Protección (CGMP) no es un mero armario donde convergen y se ocultan los cables de la instalación; es el auténtico escudo táctico de la edificación. Alberga todos los dispositivos diseñados exclusivamente para salvar las vidas de los usuarios y evitar que el edificio se consuma en llamas. Sin embargo, existe una peligrosa concepción equivocada en la industria y en el ámbito doméstico: creer que los Interruptores Generales Automáticos (IGA), los Pequeños Interruptores Automáticos (PIA) y los Interruptores Diferenciales (ID) tienen una vida útil infinita y están exentos de mantenimiento por el simple hecho de ser dispositivos "estáticos" que apenas se manipulan.

La cruda realidad física es que los dispositivos de protección alojados en el CGMP están sometidos a un estrés implacable e invisible. Soportan ciclos continuos de dilatación y contracción térmica por el paso de los amperios diurnos y nocturnos, absorben micro-sobretensiones transitorias provenientes de la red exterior de distribución, y sus bornes mecánicos de latón sufren el aflojamiento paulatino derivado de la fluencia natural del cobre de los cables empalmados. Un mantenimiento deficiente del Cuadro General anula por completo la seguridad de toda la instalación aguas abajo, sin importar lo perfecto que sea el cableado de los receptores finales.

1. Fatiga Térmica en Interruptores Magnetotérmicos (PIA)

El Interruptor Automático Magnetotérmico (PIA) protege contra dos monstruos muy distintos mediante dos mecanismos separados: el bloque magnético, que se dispara instantáneamente (en milisegundos) ante la avalancha masiva de electrones de un cortocircuito, y el bloque térmico, un bimetal calibrado que se curva lentamente por el calor (Efecto Joule) para desconectar el circuito ante una sobrecarga sostenida (por ejemplo, enchufar cuatro estufas a la vez). Este bimetal es el talón de Aquiles silencioso del mecanismo.

En cuadros eléctricos sobrepoblados y mal ventilados, la temperatura ambiente interior puede superar fácilmente los 45°C o 50°C. Si los automáticos operan crónicamente cerca de su límite nominal (ej. un PIA de 16A que transporta 15.5A continuos durante horas), el bimetal interno envejece prematuramente debido al estrés térmico sostenido. Su curva de calibración de fábrica se altera. El resultado directo de este envejecimiento (fatiga térmica) es que el automático comienza a sufrir "disparos intempestivos"; es decir, salta con corrientes mucho menores a las marcadas en su carcasa (ej. salta a los 10 Amperios). Este falso disparo suele volver loco al usuario y a los técnicos novatos, quienes no encuentran ninguna sobrecarga real en la vivienda. La solución obligatoria del mantenimiento es reemplazar el automático agotado, no poner uno de mayor calibre, ya que instalar un automático de 25A para solucionar el problema dejaría a los cables de 2.5mm² desprotegidos frente al fuego.

2. Termografía: El Escáner Infrarrojo de Falsos Contactos

El noventa por ciento (90%) de los incendios que se originan dentro de un Cuadro Eléctrico no están causados por cortocircuitos violentos (que son extinguidos rápidamente por el bloque magnético), sino por un simple y catastrófico error de mantenimiento: el aflojamiento de los bornes de tornillo. Cuando el contacto mecánico entre el cable de cobre y la pletina del interruptor pierde presión (por las vibraciones o el estrés térmico), el área de contacto eléctrico se reduce a nivel microscópico, disparando la Resistencia de Contacto.

Esta elevadísima resistencia actúa como una estufa de resistencia concentrada exactamente en la cabeza del tornillo. La temperatura sube a más de 100°C, fundiendo la carcasa plástica (de material termoestable o termoplástico) del automático y carbonizando la zona sin que la intensidad sobrepase el límite nominal del bimetal. Para prevenir esto, el Mantenimiento Predictivo moderno exige imperativamente el uso de cámaras Termográficas infrarrojas. El técnico abre el cuadro en "vivo" (trabajo en tensión, equipado con su pantalla facial) y escanea los bornes con la instalación a plena carga comercial. Si observa un borne brillando en color blanco o rojo intenso (ej. marcando 85°C) mientras sus hermanos vecinos marcan un plácido color azul de 35°C, ha detectado un "punto caliente". La acción preventiva consiste en programar un paro nocturno, coger una llave destornillador dinamométrica certificada y restablecer el par de apriete normativo (ej. 2.5 N·m) a ese tornillo flojo antes de que acabe en tragedia.

3. El Peligro Letal de los Rearmes sobre Cortocircuito

Existe una práctica nefasta entre usuarios y operarios inexpertos: cuando la luz se va de golpe acompañada de un ruido de "chasquido" sordo proveniente del cuadro, acuden al CGMP y levantan rápidamente la maneta bajada del automático con fuerza y sin pensar, intentando restaurar la normalidad a toda costa. Si el disparo se debió a un cortocircuito directo sólido (por ejemplo, un cable pelado de fase tocando directamente el neutro en una regleta del techo), al obligar al interruptor a cerrarse de nuevo sobre la falla, el operador está reconectando la bomba de energía de lleno.

Los automáticos de baja tensión domésticos o comerciales ligeros (curva C) tienen un "Poder de Corte" limitado, generalmente de 4.500A (4.5 kA) o 6.000A (6 kA). Esto indica los miles de amperios de cortocircuito máximo que su cámara "apagachispas" interna puede separar y extinguir sin que el aparato explote físicamente en pedazos. Cada vez que se obliga a un PIA a cortar un cortocircuito severo, sus contactos de plata sufren una abrasión de plasma brutal (se foguean). Si un usuario inexperto trata de rearmar el automático tres, cuatro o cinco veces seguidas sobre un corto sólido con la esperanza de que "se arregle solo", el poder de corte se agotará, los contactos se soldarán (pegarán) fundidos por el arco eléctrico incesante y el automático se negará a disparar la próxima vez, trasladando el fuego abrasador directamente por los conductos empotrados de la vivienda. La recomendación de mantenimiento es clara: si un magnetotérmico salta de forma violenta, nunca debe rearmarse más de una sola vez sin antes haber localizado y desconectado todas las cargas o haber medido el aislamiento de la línea.

4. Acumulación de Polución Conductiva y Corriente de Fuga (Tracking)

El último pilar del mantenimiento del CGMP en entornos industriales e incluso garajes domésticos húmedos es la prevención del "Tracking" o camino de fuga en la placa base. El polvo, los vapores de escape de los coches, la neblina salina o las micro-gotas de grasa de cocinas industriales penetran a lo largo de los meses por las rendijas del armario eléctrico, depositándose como una fina película grisácea sobre la superficie de los plásticos de los interruptores y en el propio cobre de los peines de conexión tetrapolar.

Esta capa de suciedad, combinada inevitablemente con la humedad ambiental por condensación, abandona sus propiedades aislantes y se vuelve ligeramente conductora. Los electrones, impulsados por la tensión de 400V entre fases de los peines superiores, comienzan a escapar microscópicamente "arrastrándose" por encima del plástico sucio de una fase a la otra, o hacia el carril DIN de masa. Este chisporroteo silente va carbonizando el plástico (dejando cicatrices negras como relámpagos fósiles). Finalmente, el "tracking" cierra el puente eléctrico y genera un cortocircuito masivo de plasma justo en la cabecera del cuadro, a menudo saltando los fusibles de la Compañía de la calle. El mantenimiento profiláctico obligatorio consiste en el corte general de tensión y la aspiración quirúrgica profunda del CGMP, seguida del soplado con aerosoles de aire seco y dieléctrico sin agua, devolviendo las superficies plásticas a su brillo y resistencia original.
