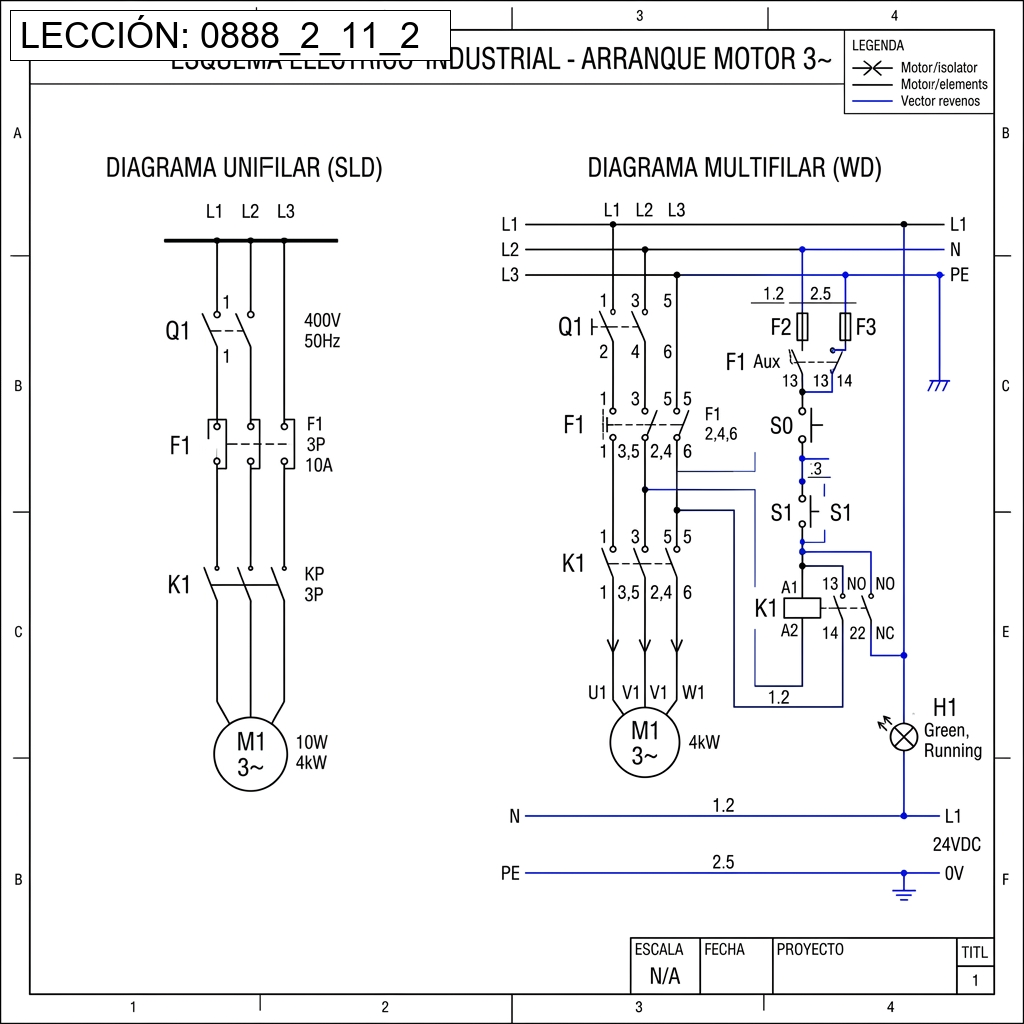

Figura: Entornos Industriales Extremos. En un ambiente donde el aire mismo es inflamable, los equipos eléctricos normales no sirven. Deben emplearse motores y cajas "Antideflagrantes" diseñadas para contener las explosiones internas sin prender el aire del recinto.
💡 Objetivo de la Lección

Conocer el nivel de seguridad más severo de toda la ingeniería eléctrica civil: las Atmósferas Explosivas (ATEX). Aprenderemos por qué encender la luz en una gasolinera, un aserradero o una planta de pinturas puede desencadenar una onda expansiva, y cómo la normativa obliga a "blindar" y "sellar" cada interruptor para impedir la catástrofe.

El Triángulo del Fuego Inevitable

Para que haya una explosión se necesitan tres cosas: Oxígeno, Combustible (gasolina, gas, polvo fino de madera) y un Iniciador (una chispa). En industrias químicas, gasolineras o silos de cereales, el Oxígeno y el Combustible siempre están ahí, mezclados en el aire que se respira. Lo único que evita que la nave entera vuele por los aires es que nadie encienda un mechero. Pero, ¡Cuidado! Cada vez que tú pulsas un interruptor eléctrico de pared normal, se produce una invisible y minúscula chispa de arco voltaico en su interior.

La ITC-BT-29 clasifica y regula estos lugares aterradores para evitar que nuestras instalaciones eléctricas aporten la "chispa de la muerte".

1. La Clasificación de las Zonas (Zonificación ATEX)

La normativa divide el riesgo en dos grandes mundos según lo que esté flotando en el ambiente, y luego subdivide cada mundo en 3 Zonas según el tiempo de exposición al riesgo:

A) Clase I: Sustancias Inflamables (Gases, Vapores y Nieblas)
Ejemplos: Gasolineras, refinerías, cabinas de pintura de coches, garajes de reparaciones sin ventilar, destilerías de alcohol.

  • Zona 0: El Apocalipsis constante. La mezcla explosiva de gas/aire está presente de forma continua y permanente. Ejemplo: El interior del inmenso tanque subterráneo de gasolina de una estación de servicio.
  • Zona 1: Es probable que se forme la mezcla explosiva durante el funcionamiento normal diario. Ejemplo: La zona a un metro alrededor de los surtidores de las gasolineras, o la sala de pintado donde se pulverizan vapores.
  • Zona 2: No es probable que se forme la mezcla, y si lo hace, dura poquísimo tiempo porque fue un accidente. Ejemplo: El almacén ventilado donde se guardan las latas de pintura cerradas.

B) Clase II: Polvo Combustible
Mucha gente ignora esto: una nube de polvo de serrín, polvo de harina de trigo, de cacao o polvo de carbón flotando en el aire es literalmente pólvora y genera explosiones de onda expansiva masiva que derriban edificios enteros.
Se subdividen en Zona 20, Zona 21 y Zona 22 (equivalentes a las Zonas 0, 1 y 2, pero para polvos).

2. El Arsenal Eléctrico (Sistemas de Protección)

Para meter electricidad en una Zona 1 o Zona 21 sin morir en el intento, el instalador no puede usar enchufes ni tubos normales. Todo debe llevar marcado el sello hexagonal "Ex" (Antideflagrante). Las tácticas son brutales y muy caras:

  • Cajas Antideflagrantes (Modo "d"): El equipo eléctrico (un motor o un automático) se encierra en una caja maciza de acero reforzado gigantesco. Si una chispa dentro de la caja incendia el gas que se coló, la explosión ocurrirá DENTRO de la caja. La caja de acero está diseñada para aguantar la onda expansiva sin romperse, enfriando las llamas por unas diminutas rendijas y evitando que el fuego salga a la nave industrial exterior.
  • Seguridad Intrínseca (Modo "i"): En lugar de blindar la caja, lo que haces es rebajar tanto la corriente del circuito que es imposible crear una chispa térmica. Se usa solo para diminutos sensores y sondas en Zonas 0, funcionando a voltajes ínfimos y miliamperios ridículos.
  • Sellado de Tubos (Los "Tapones" Cortafuegos): Los cables no pueden viajar por tubos vacíos. Si un tubo va desde el cuadro general (zona segura) hacia la cabina de pintura (zona explosiva), el gas de pintura podría "colarse" por el interior del tubo y viajar hacia tu cuadro para reventarlo. La ley obliga a inyectar un sellador de resina especial endurecedora dentro del tubo justo en la frontera entre la zona limpia y la zona sucia, taponando por completo el aire pero dejando pasar el hilo de cobre.

3. La Burocracia Infranqueable

Un instalador de grado básico tiene tajantemente prohibido firmar una instalación ATEX.
Requiere: Proyecto firmado por Ingeniero (que delimitará las isobaras de las Zonas 0, 1 y 2 con cálculos de ventilación), Categoría de Instalador Especialista, y Certificado Favorable de la OCA para poder operar.

💡 Evaluar Protección de Equipos en SuperCalc (Módulo 11)

💡 Jurisprudencia Forense: El Túnel del Gas

Contexto: En la construcción de una inmensa gasolinera, el instalador traza un grueso tubo corrugado de PVC que va desde el interior del foso de los surtidores de gasolina (Zona 1, atmósfera saturada de gases tóxicos inflamables) hasta la tranquila tienda/cafetería del gasolinero (Zona Segura), cruzando la pared de hormigón. El operario pasa los cables eléctricos gruesos por dentro del tubo, sella los extremos del tubo con un simple pegote de masilla plástica de pintor para que no entre agua y da la obra por finalizada argumentando: "Ya está, he aislado el agua de lluvia, es imposible que pase la gasolina líquida hacia la cafetería."

Pregunta: Empleando el dictamen severo de la ITC-BT-29 respecto a las barreras físicas en atmósferas explosivas, ¿por qué este simple sellado de masilla es un fraude técnico de libro que convertirá la tranquila tienda de snacks en un infierno termobárico en apenas unos días de verano?

💡 Táctica de Cajas Falsas: La Carcasa Hueca

Contexto: Te han contratado para auditar la destilería de una empresa de licores (atmósfera fuertemente explosiva por vapores de alcohol puro al 90%, Zona 1). Al abrir el panel eléctrico de mando general de las bombas, ves que el instalador ha utilizado la cubierta exterior masiva y pesadísima de una costosa "Caja Antideflagrante de Modo D (Ex d)" de fundición. Sin embargo, al mirar de cerca, notas que al instalador le "sobraba" un agujero lateral en el acero, así que decidió taparlo usando un tapón de goma negro pegado con silicona para que "no le entrara polvo al mecanismo", prescindiendo del tornillo de cierre blindado de acero a rosca maciza original.

Pregunta: Desde el estricto prisma forense de los laboratorios de ensayo ATEX que homologan las cajas Ex "d", ¿por qué esta inocente "pegatina de silicona" acaba de invalidar criminalmente la caja de 500 euros y asegura la detonación masiva inminente del recinto de la destilería?
