1.2.7. Partes de una luminaria

Más allá de la bombilla

En la lección 1.2.4 definimos legalmente qué es una luminaria para el REBT. Ahora, vamos a analizarla desde la perspectiva de la ingeniería mecánica y óptica. El objetivo de este análisis es comprender cómo cada pieza física contribuye al rendimiento final de la luminaria, lo cual es fundamental cuando tenemos que redactar las especificaciones técnicas en el Pliego de Condiciones de nuestro proyecto.

Una luminaria moderna de alto rendimiento no es una simple "caja de chapa". Es una máquina térmica y óptica de precisión formada por tres grandes subsistemas: la armadura, el equipo eléctrico y el sistema óptico.

La Armadura y el Equipo Eléctrico

Carcasa, Armadura o Envolvente

Es la estructura física principal. Su primera misión es mecánica: soportar el peso de todos los componentes y proporcionar los anclajes para fijarla al techo (mediante cables, cadenas o grapas). Su segunda misión es la protección contra el entorno, otorgando los grados IP e IK para proteger la electrónica del agua, el polvo y el vandalismo.

Sin embargo, en la era del LED, su misión más crítica es la disipación térmica. Los chips LED generan mucho calor en un espacio minúsculo. Si ese calor no se evacúa, el chip se quema. Por ello, las carcasas actuales actúan como un gran Heatsink (disipador), fabricadas generalmente en aluminio inyectado con aletas de refrigeración para maximizar el contacto con el aire.

Equipo Eléctrico

Es el "sistema digestivo" de la luminaria. Recibe la energía bruta de la red y la transforma. Incluye las clemas de conexión al cableado del edificio, los cables de cableado interno (que deben soportar altas temperaturas) y el equipo auxiliar, que hoy en día es casi exclusivamente el Driver LED. El driver rectifica la corriente alterna a continua y estabiliza el amperaje para que la luz no parpadee (efecto flicker).

El Sistema Óptico (Manejo de los fotones)

Es la parte que "moldea" la luz cruda generada por la lámpara. Determina si la luminaria tendrá una distribución directa, indirecta o asimétrica (como vimos en lecciones anteriores). Está compuesto por:

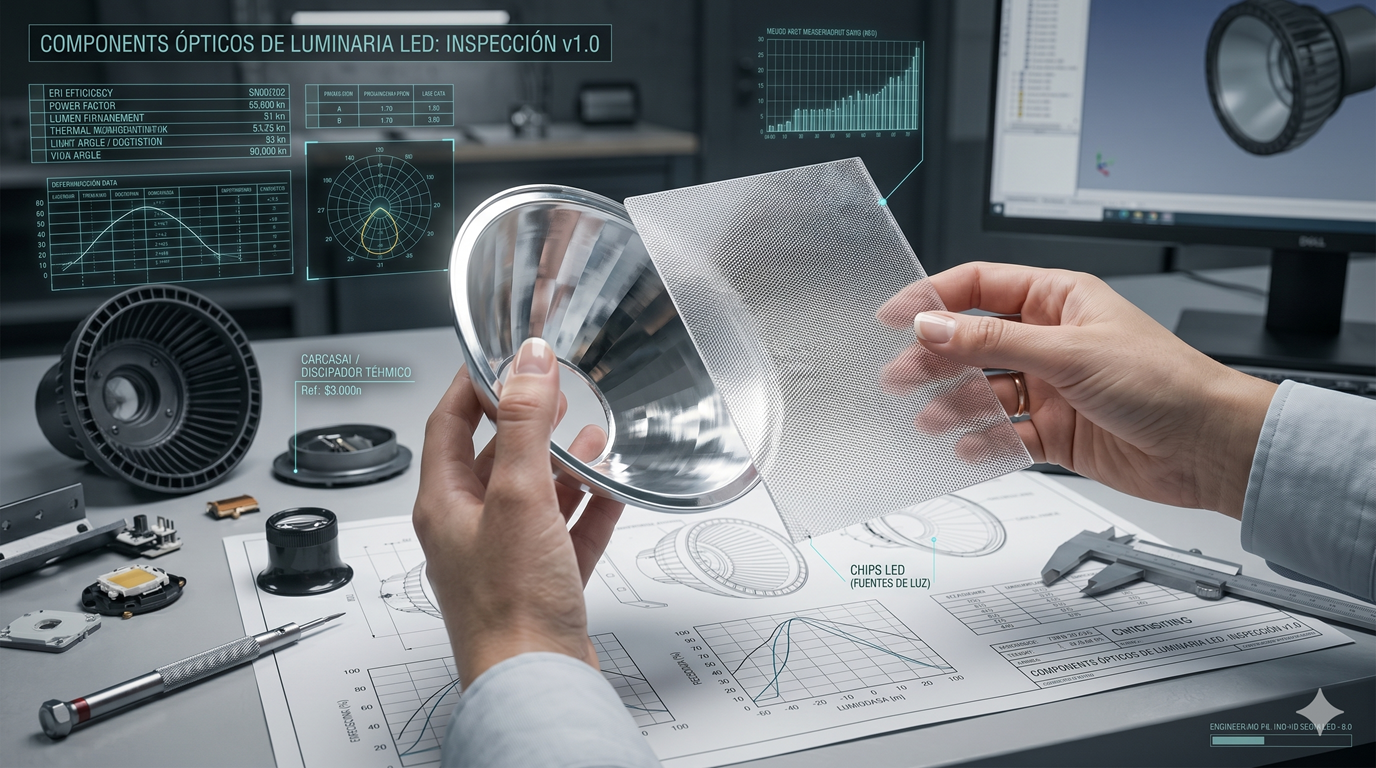

1. El Reflector

Son superficies ubicadas detrás de la fuente de luz. Su trabajo es "recoger" los rayos de luz que salen hacia atrás o hacia los lados y "rebotarlos" en la dirección útil (hacia la zona de trabajo). Pueden ser:

• Reflectores Especulares (Espejos): Hechos de aluminio super pulido. Rebotan la luz de forma limpia y muy concentrada, ideales para proyectores Spot o focos de larga distancia.
• Reflectores Difusos: Tienen una superficie rugosa o pintada de blanco mate. Rompen el rayo de luz al rebotarlo, creando una iluminación más suave y amplia.

2. El Difusor y las Lamas

Se colocan delante de la lámpara (entre la bombilla y el observador). Su función principal no es dirigir la luz, sino suavizarla y proteger al ojo del deslumbramiento.

Un difusor opal (blanco lechoso) dispersa tanto la luz que es imposible ver el punto brillante del LED detrás de él, reduciendo drásticamente la luminancia y el dolor ocular, aunque a costa de perder una fracción de lúmenes. Alternativamente, en las oficinas se utilizan Lamas Parabólicas (rejillas de aluminio) que actúan como "persianas": permiten que la luz baje verticalmente hacia la mesa, pero bloquean la visión lateral de la bombilla si levantas la vista, manteniendo un nivel de confort (UGR) óptimo para trabajar con pantallas.

# Este script simula un árbol de decisiones para que mantenimiento
# identifique qué parte de la luminaria está fallando según los síntomas.

def diagnosticar_averia_luminaria(sintoma):
    """
    Analiza el síntoma y devuelve la pieza que probablemente está fallando.
    """
    print(f"Síntoma reportado: '{sintoma}'")

    if "calor" in sintoma or "derretido" in sintoma:
        return "Diagnóstico: Fallo en la CARCASA/ARMADURA. La disipación térmica es insuficiente o las aletas están sucias."

    elif "parpadea" in sintoma or "no enciende" in sintoma:
        return "Diagnóstico: Fallo en el EQUIPO ELÉCTRICO. El Driver LED no está estabilizando la corriente continua."

    elif "deslumbra" in sintoma or "molesta a los ojos" in sintoma:
        return "Diagnóstico: Fallo en el SISTEMA ÓPTICO. Falta el difusor o las lamas parabólicas han sido retiradas."

    elif "ilumina poco" in sintoma:
        return "Diagnóstico: Fallo en el REFLECTOR. La superficie interna está oxidada, sucia o ha perdido su propiedad especular."

    return "Síntoma no reconocido. Reemplazar luminaria completa."

# Simulación de llamadas de mantenimiento:
print(diagnosticar_averia_luminaria("La luz parpadea constantemente (flicker)"))
print(diagnosticar_averia_luminaria("Los trabajadores dicen que la luz les deslumbra mucho al mirar arriba"))
