1.2.19. Condiciones particulares para los receptores para alumbrado

El Marco Normativo: La ITC-BT-44

La instalación de receptores de alumbrado (luminarias) no consiste únicamente en hacer que la bombilla encienda. El Reglamento Electrotécnico para Baja Tensión, concretamente en su ITC-BT-44 (Instalación de receptores de alumbrado), establece una serie de condiciones particulares y obligatorias que garantizan que estas instalaciones sean seguras, duraderas y no provoquen incendios o accidentes mecánicos.

Estas normativas rigen desde el simple plafón de un pasillo hasta las complejas campanas de una nave industrial. Un fallo en la interpretación de estas reglas durante la elaboración de la documentación técnica puede derivar en un montaje peligroso que no superará la inspección de legalización.

Conexión, Suspensión y Esfuerzos Mecánicos

1. La Conexión Eléctrica

La normativa prohíbe taxativamente la conexión de luminarias mediante "empalmes al aire" con cinta aislante. Toda conexión a la red fija de la instalación debe realizarse en el interior de una caja de conexión, usando bornes de apriete (regletas o clemas) que aseguren un contacto firme y protegido contra contactos directos accidentales.

2. Suspensión y Peso (La regla de los 5 kg)

Uno de los errores más comunes en la instalación de luminarias suspendidas es colgar equipos pesados directamente de sus cables eléctricos de alimentación. La ITC-BT-44 establece una limitación muy estricta al respecto:

• Límite de 5 kg: Solo se permite que el cable flexible de alimentación actúe como elemento de suspensión si la luminaria pesa 5 kg o menos, y siempre que dicho cable esté diseñado estructuralmente para soportar ese peso.
• Esfuerzo nulo: En el punto exacto de conexión (donde el cobre entra en la clema), los conductores no deben sufrir ningún esfuerzo mecánico o de tracción. Para ello, las luminarias incorporan piezas prensaestopas que "mordisquean" la funda exterior del cable, asumiendo la tensión de la caída.

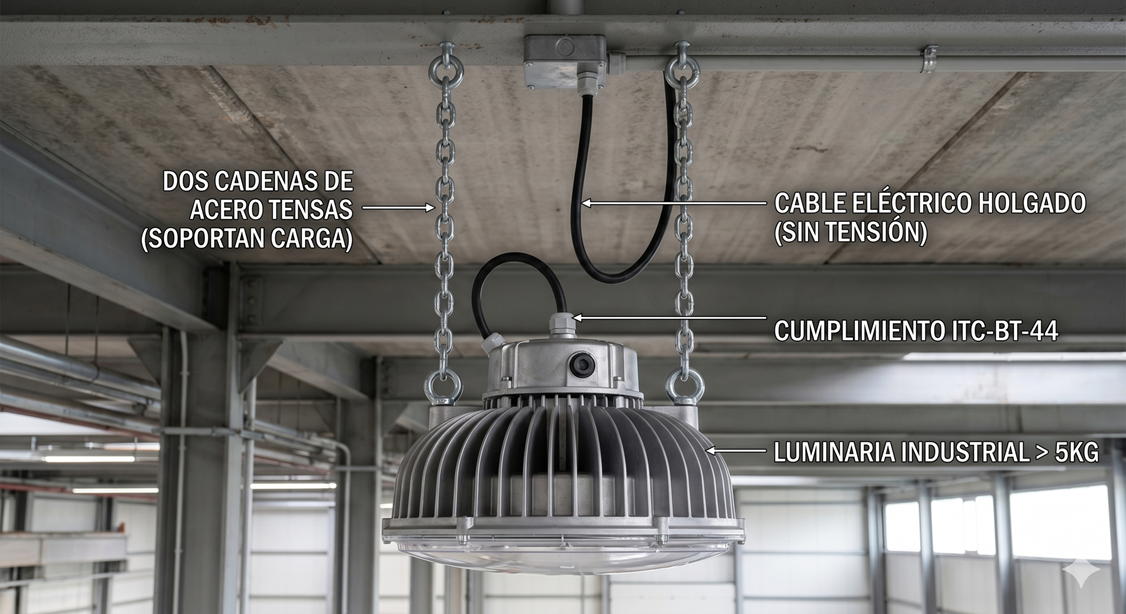

• Cargas mayores: Si la campana o lámpara pesa más de 5 kg, es obligatorio utilizar un elemento de fijación independiente (como una cadena de acero o una sirga trenzada) que asuma el 100% de la carga mecánica, dejando el cable eléctrico totalmente holgado.

Efectos Térmicos y Riesgo de Incendio

Las lámparas, especialmente las tradicionales (incandescencia, halógenas o descargas) e incluso los drivers (transformadores) de la tecnología LED, transforman parte de la energía eléctrica en calor. La disipación térmica es crítica para evitar incendios.

• Distancia a materiales inflamables: El instalador debe respetar estrictamente la distancia mínima de seguridad indicada por el fabricante de la luminaria respecto a superficies combustibles (como techos de madera, telas o aislamientos térmicos acústicos).
• Falsos techos y empotrados: Al empotrar focos tipo "downlight" en un falso techo, debe garantizarse que el calor generado tenga espacio hacia arriba para disiparse libremente. Enterrar un foco caliente directamente bajo una capa de lana de roca o espuma de poliuretano es una de las principales causas de incendios en viviendas y locales.
• Marcado "F" (obsoleto pero referencial): Históricamente, las luminarias que podían instalarse directamente sobre superficies normalmente inflamables (como madera) llevaban un triángulo con una "F" en su interior. Hoy en día se asume por normativa armonizada, pero en las fichas técnicas actuales se sigue especificando su idoneidad para estas superficies.

# Este script simula una herramienta de validación en campo para
# los técnicos instaladores, basada en las reglas mecánicas del REBT.

def auditar_suspension_luminaria(peso_kg, tiene_soporte_mecanico_extra):
    """
    Evalúa si la forma de colgar la luminaria cumple la normativa.
    """
    print(f"--- AUDITORÍA DE INSTALACIÓN ---")
    print(f"Peso del equipo: {peso_kg} kg")
    print(f"¿Soporte extra (cadena/sirga)?: {'Sí' if tiene_soporte_mecanico_extra else 'No'}")

    if tiene_soporte_mecanico_extra:
        print("✅ DICTAMEN: CUMPLE. El soporte adicional asume el esfuerzo.")
        print("Asegúrese de que el cable eléctrico quede con holgura.")
        return True

    elif peso_kg <= 5.0:
        print("⚠️ DICTAMEN: CUMPLE CON RESERVAS.")
        print("Al no superar los 5 kg, el cable de alimentación puede actuar como soporte.")
        print("Condición: El cable y el prensaestopas deben estar diseñados para este fin.")
        return True

    else:
        print("❌ DICTAMEN: INCUMPLIMIENTO NORMATIVO (ITC-BT-44).")
        print("Motivo: Las luminarias mayores de 5 kg no pueden colgar directamente del cable eléctrico.")
        print("Acción requerida: Instalar sirga, cadena o varilla roscada inmediatamente.")
        return False

# Simulación para una gran campana LED industrial en una nave
auditar_suspension_luminaria(peso_kg=8.5, tiene_soporte_mecanico_extra=False)
